直柱型调心直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套材质	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IGMMD	树脂	GCr15	树脂	丁腈橡胶	-20~80°C	标准型
JT-IGMGD	树脂	GCr15	树脂	丁腈橡胶	-20~80°C	开口型

产品特点
产品高级精度，可以调整轴承内外圈之间的角度偏差，一定程度上可以克服安装误差或者轴向偏差，保证轴承的正常运行；
承载高，具有一定的调心功能，调心度为1°；
低摩擦、低噪音，耐久性好，空间占用小。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
调心开口型产品，内、外径精度和偏心度均为开口前的数值。

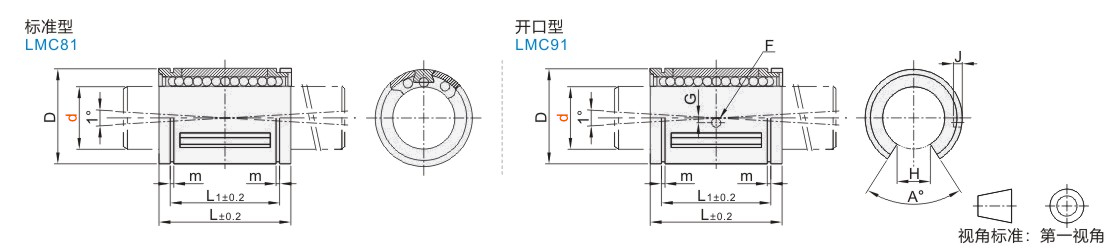

选型参数

标准型

型号			D	L	L1	m (min)	滚珠列数	基本额定负载(N)		重量 (g)
代码	d		D	L	L1	m (min)	滚珠列数	C(动)	Co(静)	重量 (g)
JT-IGMMD	10	+0.008 0	19	29	21.7	1.35	5	748	616	17
	12	+0.008 0	22	32	22.7			1087	783	23
	16	+0.009 +0.001	26	36	24.7			1310	980	28
	20	+0.009 +0.001	32	45	31.3	1.65	6	2589	1836	61
	25	+0.011 +0.001	40	58	43.8	1.9		3887	3770	122
	30	+0.011 +0.001	47	68	51.8	2.2		5392	4444	185
	40	+0.013 +0.002	62	80	60.4	2.2		6538	4637	360
	50	+0.013 +0.002	75	100	77.4	2.7		11168	7682	580

开口型

型号			D	L	L1	m (min)	H	A(°)	F	G	J	滚珠列数	基本额定负载(N)		重量 (g)
代码	d		D	L	L1	m (min)	H	A(°)	F	G	J	滚珠列数	C(动)	Co(静)	重量 (g)
JT-IGMGD	12	+0.008 0	22	32	22.7	1.35	6.5	66	3	—	0.7	4	1087	783	18
	16	+0.009 +0.001	26	36	24.7	1.35	9	68			0.7	4	1310	980	22
	20	+0.009 +0.001	32	45	31.3	1.65	9	55			0.9	5	2589	1836	51
	25	+0.011 +0.001	40	58	43.8	1.9	11.5	57		1.5	1.4		3887	3770	102
	30	+0.011 +0.001	47	68	51.8	1.9	14	57		2	2.2		5392	4444	155
