锯齿型垫圈

图片仅供参考

锯齿型垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	适用标准	类型
JT-YXRQD	SUS304	一	GB861.2-1987	内锯齿型垫圈
JT-YXRQO	SUS304	一	GB862.2-1987	外锯齿型垫圈

选型参数

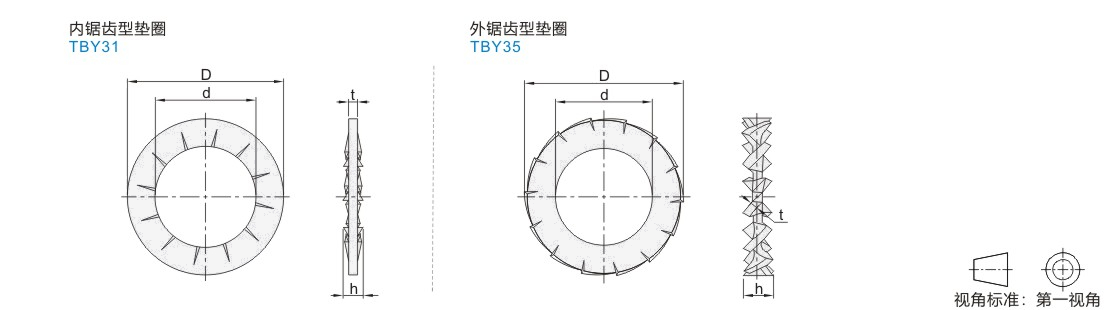

内锯齿型垫器

型号		D	d	t	h(约)	齿数(min)
代码	规格	D	d	t	h(约)	齿数(min)
JT-YXRQD	2	4.5	2.45	0.3	3t	7
	3	6	3.5	0.4		7
	4	8	4.6	0.5		8
	5	10	5.6	0.6		8
	6	11	6.76	0.6		9
	8	15	8.76	0.8		10
	10	18	10.93	1		12
	12	20.5	12.93	1		12
	16	26	16.93	1.2		14
	20	33	21.52	1.5		16

外锯齿型垫圈

型号		D	d	t	h(约)	齿数(min)
代码	规格	D	d	t	h(约)	齿数(min)
JT-YXRQO	2	4.5	2.45	0.3	3t	9
	3	6	3.5	0.4		9
	4	8	4.6	0.5		11
	5	10	5.6	0.6		11
	6	11	6.76	0.6		12
	8	15	8.76	0.8		14
	10	18	10.93	1		16
	12	20.5	12.93	1		16
	16	26	16.93	1.2		18
	20	33	21.52	1.5		20
