杆端关节轴承外螺纹组装型自润滑

图片仅供参考

杆端关节轴承外螺纹组装型自润滑

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	杆端 / 材质	杆端 / 表面处理	衬垫 / 材质	内圈 / 材质	内圈 / 热处理	类型
JT-XZMOS	碳钢	镀环保白锌	铜	轴承钢	淬火	外螺纹 ● 外圈滑动表面带保护层 ● 注油式
JT-XZMOD	碳钢	镀环保白锌	铜	轴承钢	淬火	外螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMOL	碳钢	镀环保白锌	PTFE（带铜网布）	轴承钢	淬火	外螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMOU	SUS304	—	SUS304	SUS440	淬火	外螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMOQ	SUS304	—	PTFE	SUS440	淬火	外螺纹 ● 外圈滑动表面带保护层 ● 自润滑

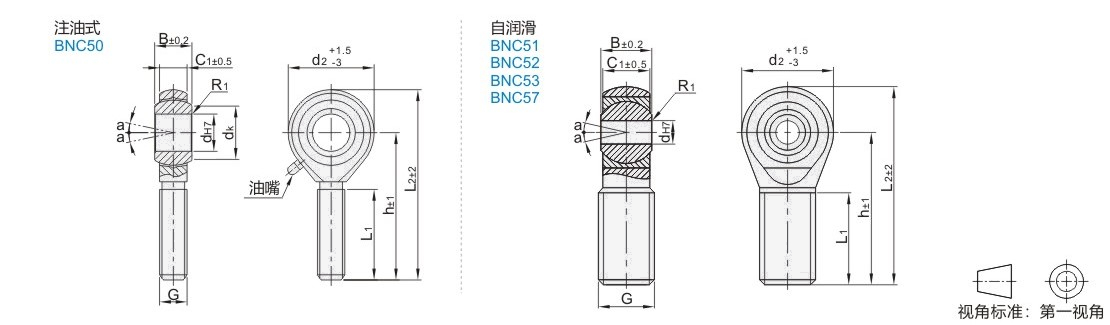

选型参数

注油式（POS...）

型号		螺纹旋向	d	B	dK	C1	d2	G (6H)	h	L1 （min）	L2	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
代码	轴承规格	螺纹旋向	d	B	dK	C1	d2	G (6H)	h	L1 （min）	L2	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
JT-XZMOS	POS5	R （右旋） L （左旋）	5	8	7.7	6	16	M5×0.8	33	20	41	0.3	13	3.43	0.0125
	POS6		6	9	9	6.75	18	M6×1.0	36	22	45		13	4.9	0.019
	POS8		8	12	10.4	9	22	M8×1.25	42	25	53		14	6.86	0.032
	POS10		10	14	12.9	10.5	26	M10×1.5	48	29	61	0.6	14	10.8	0.054
	POS12		12	16	15.4	12	30	M12×1.75	54	33	69		13	16.7	0.085
	POS12-1		12	16	15.4	12	30	M12×1.25	54	33	69		13	16.7	0.085
	POS14		14	19	16.9	13.5	34	M14×2.0	60	36	77		16	20.6	0.126
	POS16		16	21	19.4	15	38	M16×2.0	66	40	85		15	25	0.185
	POS16-1		16	21	19.4	15	38	M16×1.5	66	40	85			25	0.185
	POS18		18	23	21.9	16.5	42	M18×1.5	72	44	93			29.4	0.26
	POS20		20	25	24.4	18	46	M20×1.5	78	47	101			34.3	0.34
	POS22		22	28	25.8	20	50	M22×1.5	84	51	109			41.2	0.435
	POS25		25	31	29.6	22	60	M24×2.0	94	57	124			72.5	0.65
	POS28		28	35	32.3	24	66	M27×2.0	103	62	136			75.5	0.96
	POS30		30	37	34.8	25	70	M30×2.0	110	66	145		17	92.2	1.JT-VMPSLCSFZMPNZFZ

自润滑（SA...T/K）

型号		螺纹旋向	d	B	C1	d2	G（6H）	h	L1 （min）	L2	R1 （min）	a°≈	额定负荷(KN)		重量（kg）
代码	轴承规格	螺纹旋向	d	B	C1	d2	G（6H）	h	L1 （min）	L2	R1 （min）	a°≈	动负荷	静负荷	重量（kg）
JT-XZMOD JT-XZMOU JT-XZMOQ	SA5T/K	R （右旋） L （左旋）	5	8	6	18	M5×0.8	33	19	43.5	0.3	13	4.4	4.6	0.013
	SA6T/K*		6	9	6.75	20	M6×1.0	36	21	46.5		13	4.5	4.8	0.015
	SA8T/K*		8	12	9	24	M8×1.25	42	25	54.5		14	5.8	6.5	0.034
	SA10T/K*		10	14	10.5	28	M10×1.5	48	28	63.5	0.6	13	9.7	12	0.071
	SA12T/K*		12	16	12	32	M12×1.75	54	32	71.5		13	10.6	15	0.11
	SA14T/K		14	19	13.5	36.5	M14×2.0	60	36	79		16	17	22	0.13
	SA16T/K*		16	21	15	40	M16×2.0	66	37	87		15	19.7	27	0.22
	SA16T/K-1		16	21	15	40	M16×1.5	66	37	87			19.7	27	0.22
	SA18T/K		18	23	16.5	45	M18×1.5	72	41	95			31.3	35	0.29
	SA20T/K		20	25	18	50	M20×1.5	78	45	104		14	29.8	40	0.36
	SA22T/K		22	28	20	54	M22×1.5	84	48	111		14	40.2	48	0.49
	SA25T/K		25	31	22	60	M24×2.0	94	55	125		15	44	55	0.65
	SA28T/K		28	35	24	66	M27×2.0	103	62	136		15	52.2	65	0.87
	SA30T/K		30	37	25	71	M30×2.0	110	66	146.5		17	60.2	78	1.10
JT-XZMOD	SA35T/K		35	43	28	81	M36×2.0	140	85	180.5		16	—	—	1.64
	SA40T/K		40	49	33	91	M42×2.0	150	90	195.5	1.0	17			2.4
	SA50T/K		50	60	45	117	M48×2.0	185	105	243.5	1.0	12			4.8

JT-XZMOQ仅适用带*号规格。

自润滑（NOS...）

型号		螺纹旋向	d	B	C1	d2	G (6H)	h	L1 （min）	L2	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
代码	轴承规格	螺纹旋向	d	B	C1	d2	G (6H)	h	L1 （min）	L2	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
JT-XZMOL	NOS3	R （右旋） L （左旋）	3	6	4.5	12	M3×0.5	27	15	33	0.3	10	1.57	0.0045
	NOS4		4	7	5.3	14	M4×0.7	30	17	37		11	2.25	0.007
	NOS5		5	8	6	16	M5×0.8	33	20	42.5		13 14	3.43	0.0125
	NOS6		6	9	6.75	18	M6×1.0	36	22	46.5			4.9	0.019
	NOS8		8	12	9	25	M8×1.25	42	25	54.5			6.86	0.032
	NOS10		10	14	10.5	29	M10×1.5	48	29	62.5	0.6		9.41	0.054
	NOS12		12	16	12	33	M12×1.75	54	33	70.5		13	11	0.085
	NOS14		14	19	13.5	37	M14×2.0	60	36	78.5		16	15.2	0.126
	NOS16		16	21	15	43	M16×2.0	66	40	87.5		15	20.2	0.185
	NOS18		18	23	16.5	47	M18×1.5	72	44	95.5			25.2	0.26
	NOS20		20	25	18	51	M20×1.5	78	47	103.5			27.8	0.34
	NOS22		22	28	20	54	M22×1.5	84	51	111.5			35.9	0.435
