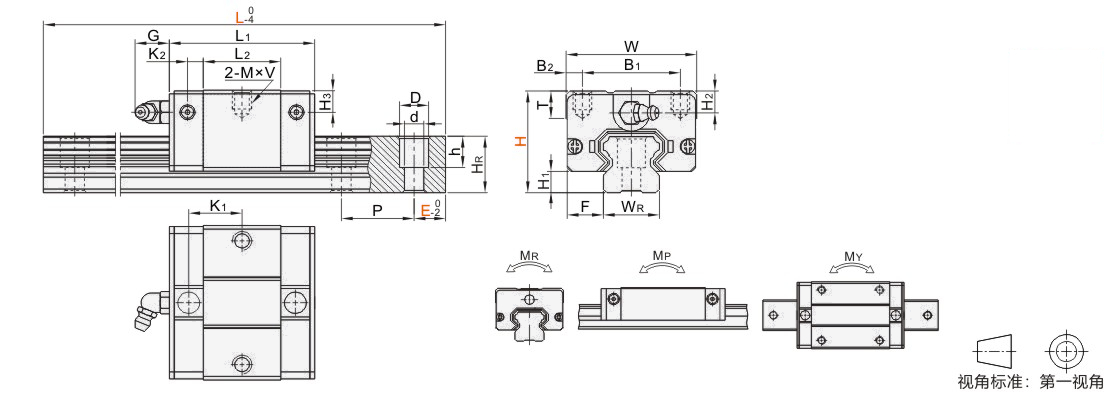

低组装直线导轨滑块（短型）

选型表

L尺寸选型需满足条件：H=24时，L≥B×50；H=28时，L≥B×60；H=33时，L≥B×70；H=42时，L≥B×100。
每个规格滑轨长度L最大可做到4000mm/条，长度L超过需拼接，有拼接需求可联系怡合达工作人员。
如有表面处理需求，请联系怡合达工作人员。
组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。
安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。


精度基准

组装高度H	24/28			33/42
精度等级	普通级	高级	精密级	普通级	高级	精密级
高度H的容许尺寸误差	±0.1	±0.03	0 -0.03	±0.1	±0.04	0 -0.04
宽度F的容许尺寸误差	±0.1	±0.03	0 -0.03	±0.1	±0.04	0 -0.04
成对高度H的相互误差	0.02	0.01	0.006	0.02	0.015	0.007
成对宽度F的相互误差	0.02	0.01	0.006	0.03	0.015	0.007
渭块C面对滑轨A面的行走平行度	见行走平行精度表
滑块D面对滑轨B面的行走平行度

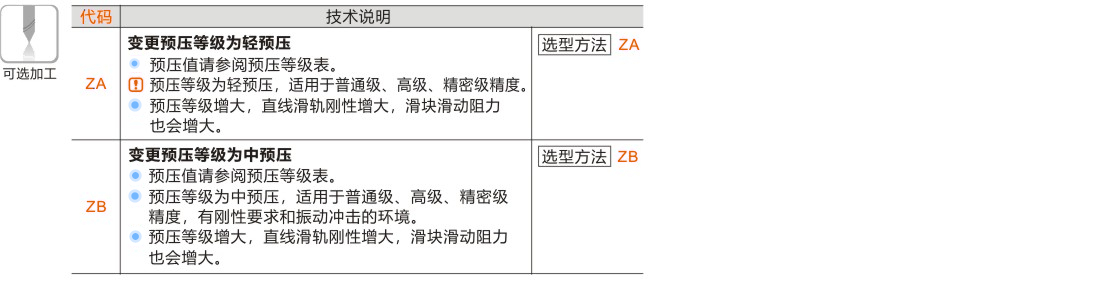

预压等级表

C为基本额定动负载。

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部 最大圆角半径	r2 滑块肩部 最大倒角半径	h1 滑轨肩部 高度	h2 滑块肩部 高度	H2 滑块底部距 轨道底部高度
							24	0.5	0.5	2.7	5	4.5
							28	0.5	0.5	5	7	6
33	1	1	5	7.5	7
42	1	1	7	7	10

行走平行度表

安装面的容许误差
    以下是对滚动阻力或寿命没有影响时安装面的容许误差值。

H 组装高度	轴的平行度误差(e1)(μm)			轴的水平度误差(e2)(μm)
	Z0(无预压)	ZA(轻预压)	ZB(中预压)	Z0(无预压)	ZA(轻预压)	ZB(中预压)
24	25	18	一	130	85	一
28	25	20	18	130	85	50
33	30	22	20	130	85	70
42	40	30	27	170	110	90
