代码参数

支柱材质

支柱表面处理

选型参数

轴径D(mm) *

长度L(mm) *

15~1020/0.5

螺纹长度F(mm) *

5~120/0.5

扳手槽距离端面距离SC(mm) *

0~1000/0.5

螺纹直径M(mm) *

螺纹直径N(mm) *

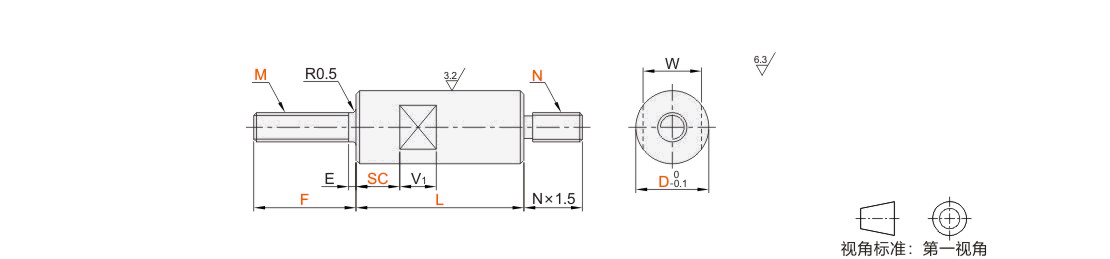

圆形支柱两端外螺纹带扳手槽

图片仅供参考

圆形支柱两端外螺纹带扳手槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

带扳手槽型

代码	材质	表面处理	类型
JT-PBQQD	SS400	—	两端外螺纹型 ● 带扳手槽型
JT-PBQQU	SS400	发黑	两端外螺纹型 ● 带扳手槽型
JT-PBQQQ	SS400	无电解镀镍	两端外螺纹型 ● 带扳手槽型
JT-PBQQX	SUS304	—	两端外螺纹型 ● 带扳手槽型

L	公差
15~300	±0.2
300.5~600	±0.3
600.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号		最小单位0.5			M											N											W	V1	E
代码	D	L	F	SC	M											N											W	V1	E
JT-PBQQD JT-PBQQU JT-PBQQQ JT-PBQQX	5	15.0~60.0	5.0~25.0	0~50.0	2.6 3											2.6 3											4	10	1.0
	6	15.0~60.0	5.0~30.0	0~50.0	3 4											3 4											5		1.0
	8	20.0~160.0	5.0~40.0	0~150.0	4 5											4 5											7		1.6
	10	20.0~360.0	8.0~45.0	0~350.0	4 5 6											4 5 6											8		2.0
	12	25.0~420.0	8.0~55.0	0~408.0	5 6 8											5 6 8											10	12	2.5
	15	30.0~520.0	10.0~60.0	0~508.0	6 8 10											6 8 10											13		3.0
	20	40.0~520.0	15.0~75.0	0~508.0	6 8 10 12											6 8 10 12											17		3.5
	25	55.0~620.0	20.0~80.0	0~610.0	6 8 10 12 16											6 8 10 12 16											22		4.0
	30	65.0~720.0	25.0~90.0	0~705.0	6 8 10 12 16 20											6 8 10 12 16 20											27	16	5.0
	35	80.0~820.0	30.0~100.0	0~805.0	8 10 12 16 20 24											8 10 12 16 20 24											30	16	6.0
	40	80.0~920.0	35.0~110.0	0~900.0	10 12 16 20 24											10 12 16 20 24											36	20
	50	80.0~1020.0	40.0~120.0	0~1000.0	12 16 20 24											12 16 20 24											41	20
