MBK型圆法兰重载丝杠支座（固定侧）

图片仅供参考

MBK型圆法兰重载丝杠支座（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③④⑥	表面处理 / ①③④⑥	类型
JT-IVUSD	S45C	发黑	圆法兰型 ● MBK型 ● 固定侧

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承 P4级	1组
③	轴承盖	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1

①②③⑤已组装好，请勿拆解，否则将影响精度。
轴承组已经封入适量锂皂基抗极压润滑脂。
重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
使用经预压调整后的P4级60°角接触球轴承、最适用于高精度、
高速旋转用途。

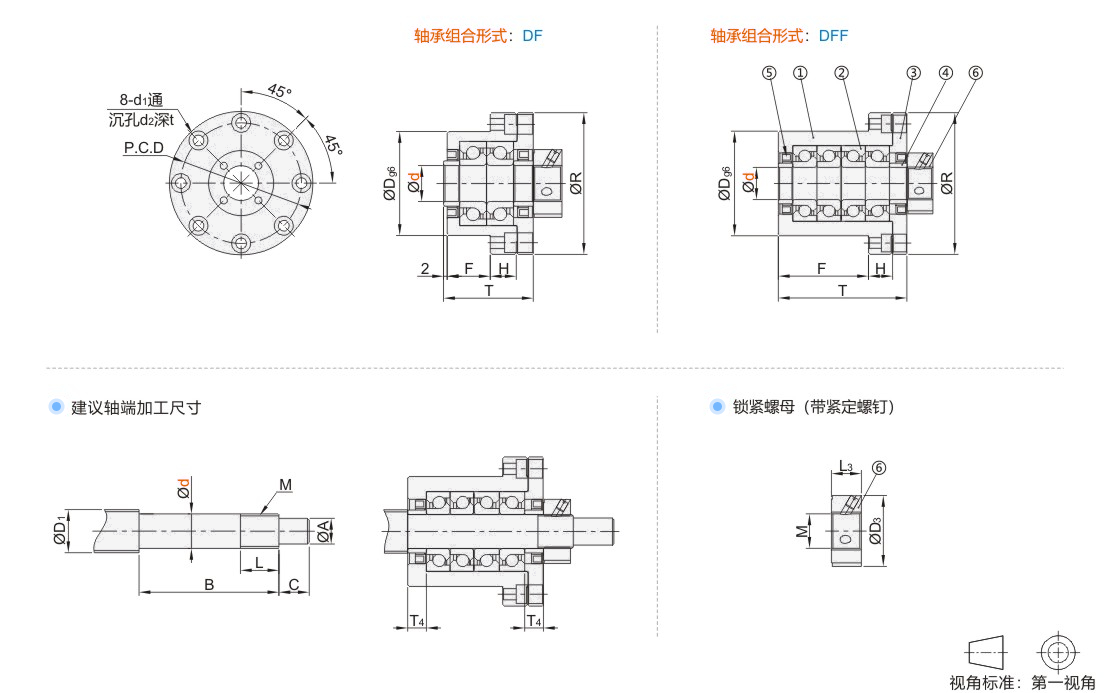

选型参数

选型表

型号		轴承组合形式	ØDg6	ØR	T	F	H	P.C.D	d1	d2	t	基本动额定负载 Ca(N)	轴向界限负载(N)	预压负荷参考值 (N)	轴向刚性参考值 (N.μm)	允许转速 (r/min)	锁紧螺母			重量 (kg)	建议轴端加工尺寸								间隔环长度
代码	d																锁紧螺母				搭配丝杠轴径 ØD1	轴端部外径 Ød		轴端部加工尺寸					间隔环长度
代码	d																M	ØD3	L3		搭配丝杠轴径 ØD1	轴端部外径 Ød		ØA	B		C	L	T4
JT-IVUSD	15	DF	58	79	50	24	14.5	66	6.6	11	7	21900	26600	1000	555	7600	M15×1	30	14	1.44	18/20	15	-0.004 -0.017	12	69		20	23	9
	17	DF	58	79	50	24		66				23000	26600	1450	630	6900	M17×1	32	16	1.55	20/25	17	-0.004 -0.017	15	69		23
	17	DFF	65	88	80	56		74				47500	53500	2010	920		M17×1	32		2.3	20/25	17	-0.004 -0.017	15	101		23
	20	DF	58	79	50	24		66				23000	26600	1450	630		M20×1	38		1.52	25/28/30	20	-0.005 -0.020	17	69		25
	20	DFF	65	88	80	56		74				47500	53500	2010	920		M20×1	38		2.78	25/28/30	20	-0.005 -0.020	17	101		25
