代码	轴套材质	轴套 / 硬度	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IGMXD	SUJ2	60~64HRC	GCr15	铝合金	钢	-20~80°C	单衬型
JT-IGMLD	SUJ2	60~64HRC	GCr15	铝合金	钢	-20~80°C	双衬型

产品特点
产品高级精度，可实现直线旋转复合运动，但直线运动行程有限，详细数据见参数表中“最大行程”参数；
低摩擦、低噪音，耐久性好，空间占用小。

选型参数

选型表

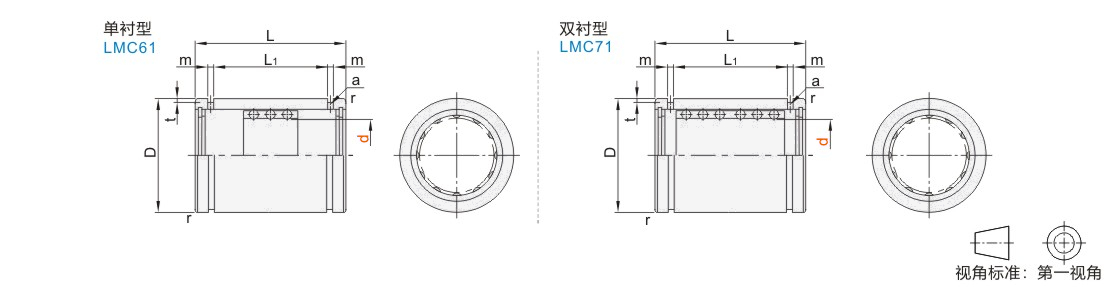

型号			D		L		L1	m	t	a	r	最大行程	滚珠列数	基本额定负载(N)		重量
代码	d		D		L		L1	m	t	a	r	最大行程	滚珠列数	C(动)	Co(静)	(g)
JT-IGMXD 单衬型	6	+0.022 +0.013	12	0 -0.011	20	0 -0.2	11.3	1.1	0.5	1	0.5	20	3	228	188	8.9
	8		15	0 -0.011	24		17.1	1.5		1.2		24		334	317	15.6
	10		19	0 -0.013	30		22.7					30		649	571	28.8
	12	+0.027 +0.016	23		32		24.5					32		1009	708	42
	16	+0.027 +0.016	28		37		29.1		0.7	1.3		40		1202	1049	71
	20	+0.033 +0.02	32	0 -0.016	45		35.8	2		1.5		50		1448	1359	99
	25		37		45	0 -0.3	35.8	2		1.6	1	50		1482	1565	117
	30		45		65		53.5	2.5	1	2	1	82		3516	3761	205
	35	+0.041 +0.025	52	0 -0.019	70		58.5				1.5	92		3874	4386	329
	40		60		80		68.3					108		4386	5129	516
	50		72		100		86.4	3		2.5		138		5911	7680	827
JT-IGMLD 双衬型	8	+0.022 +0.013	15	0 -0.011	24	0 -0.2	17.1	1.5	0.5	1.2	0.5	8	6	636	633	16.8
	8		15	0 -0.011	24		17.1							636	633	16.8	10	19	0 -0.013	30	22.7	1236	1143	31.2
	12		+0.027 +0.016	23	32		24.5							1335	1258	46
	16	28	+0.027 +0.016	37	29.1		0.7							1.3	16	2099	2359	75
	20	+0.033 +0.02	32	0 -0.016	45				35.8	2		1.5		20	2603	2813	106
	25		37		45			0 -0.3	35.8	2		1.6		20	1	2822	3130	125
	30		45		65	53.5	2.5		1	2	44	4962		6687	1	220
	35	+0.041 +0.025	52	0 -0.019	70	58.5					1.5	54		5466	7635	346
	40		60		80	68.3						66		6962	9119	540
	50		72		100	86.4	3			2.5		88		9382	15360	862
