方形丝杠支座组件矮型固定侧

图片仅供参考

方形丝杠支座组件矮型固定侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ① ③ ⑦	材质 / ⑥	表面处理 / ① ③ ⑥ ⑦	类型
JT-IVXXO	S45C	SUJ2	发黑	矮型 ● 固定测
JT-IVNXO	S45C	SUJ2	无电解镀镍	矮型 ● 固定测

使用经预压调整后的JIS 5级的角接触球轴承、最适用于高
精度、高速旋转用途。

编码	零件名称	数量
①	轴承座本体	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	油封(Ø6一个，Ø8一个)	2
⑤	内六角圆柱头螺钉	4
⑥	轴环	2
⑦	紧固螺帽	1

选型参数

选型表

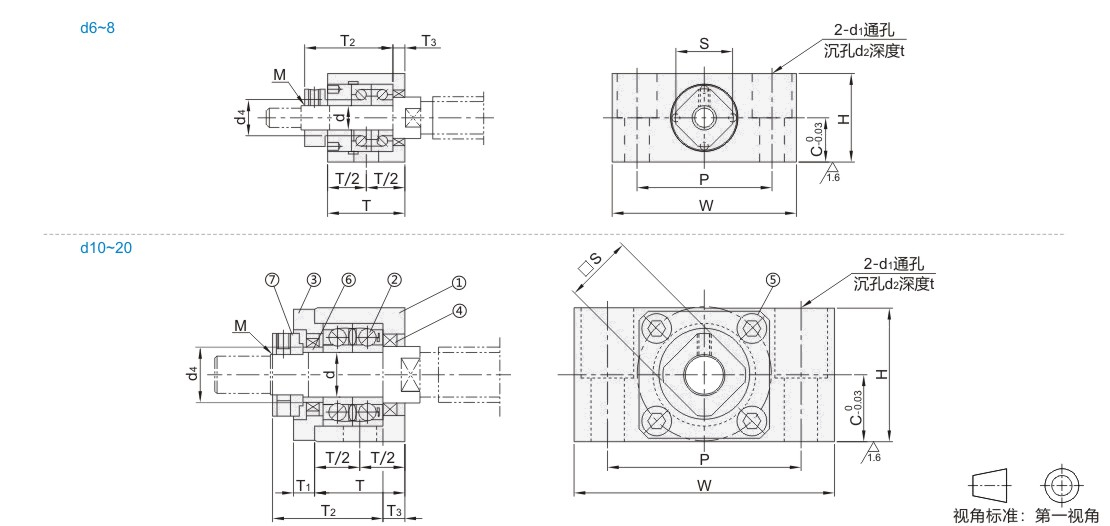

型号		d	T	T1	T2	T3	W	H	C	P	d1	d2	t	M (细牙螺纹)	S	油封适用轴径d4	轴环厚度
代码	规格	d	T	T1	T2	T3	W	H	C	P	d1	d2	t	M (细牙螺纹)	S	油封适用轴径d4	轴环厚度
发黑 JT-IVXXO 无电解镀镍 JT-IVNXO	6	6	20	—	22	3.5	42	22	11	30	5.5	9.5	12	M6×0.75	12	9.4	5
	8S	8	23		26	4	52	28	14	38	6.6	11	15	M8×1.0	14	10	5.5
	8	8	23		26	4	52	28	14	38	6.6	11	15	M8×1.0	14	11.4
	10S	10	24	6	29.5	6	70	36	18	52	9	14	19	M10×1.0	16	12
	10	10												M10×1.0	16	14.4
	12	12												M12×1.0	19	15.4
	15	15	25		36	5	80	41	21	60	11	17	21	M15×1.0	22	19.4	10
	20	20	42	10	50	10	95	56	28	75	11	17	29	M20×1.0	30	25.4	11
