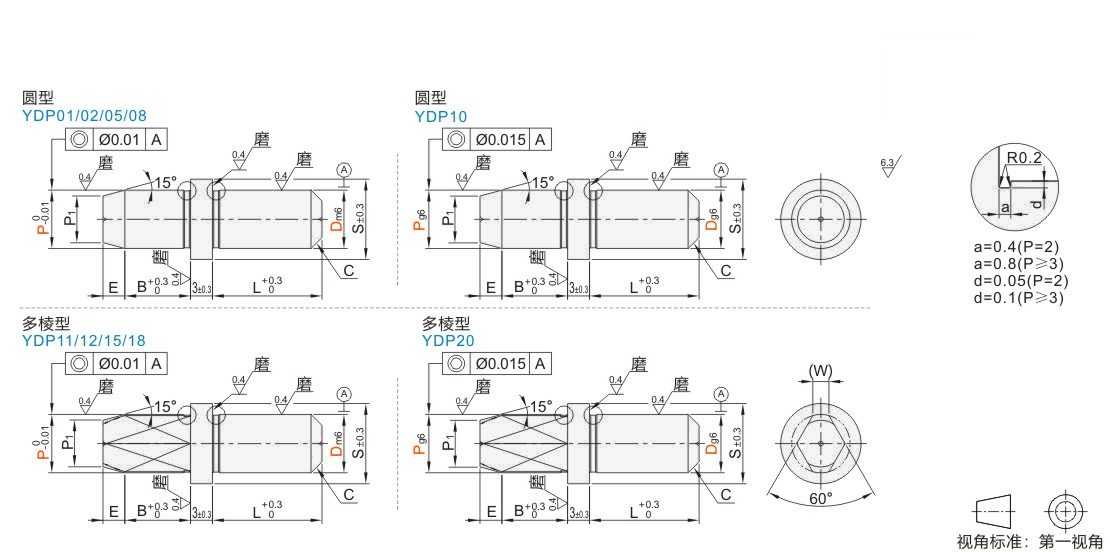

锥角定位销带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	公差等级	材质	硬度	表面处理
JT-RNFSD	P尺寸选择型 / 圆型	Dm6	SKS3	淬火硬度58~61HRC	—
JT-RNFDD	P尺寸选择型 / 多棱型	Dm6	SKS3	淬火硬度58~61HRC	—
JT-RNFSU	P尺寸选择型 / 圆型	Dm6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm
JT-RNFDU	P尺寸选择型 / 多棱型	Dm6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm
JT-RNFSO	P尺寸选择型 / 圆型	Dm6	SUS304	—	—
JT-RNFDO	P尺寸选择型 / 多棱型	Dm6	SUS304	—	—
JT-RNFSM	P尺寸选择型 / 圆型	Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RNFDM	P尺寸选择型 / 多棱型	Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RNFDS	P尺寸选择型 / 圆型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNFUS	P尺寸选择型 / 多棱型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm

P尺寸公差表

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D·P·L·B≥4且P₁＞3。(工艺孔详细尺寸见产品简介)
P₁=P-E*tan15*2
可选加工详见下表。

选型参数

选型表

型号		D公差		P	L	B	C	E	S	(W)
代码	D	m6	g6	P	L	B	C	E	S	(W)
圆型多棱型 Dm6 Dm6 JT-RNFSD JT-RNFDD JT-RNFSU JT-RNFDU JT-RNFSO JT-RNFDO JT-RNFSM JT-RNFDM Dg6 Dg6 JT-RNFDS JT-RNFUS	2	+0.008 +0.002	-0.002 -0.008	2	4	2	0.5	0.5	6	—
	3	+0.008 +0.002	-0.002 -0.008	2 3 4	5	2	0.5	1		1.0
	4	+0.012 +0.004	-0.004 -0.012	2 3 4 5	5	3	1	1		1.2
	5			3 4 5 6	10	5		2	8	1.5
	6			4 5 6	10	5		2	8	1.8
	8	+0.015 +0.006	-0.005 -0.014	5 6 8	15	6	1.5	3	11	2.2
	10	+0.015 +0.006	-0.005 -0.014	6 8 10		8	2		13	3
	12	+0.018 +0.007	-0.006 -0.017	6 8 10 12					15	3.2
	13			8 10 12 13	22			4	16	3.5
	16			12 13 14 15 16	22	10	3	4	19	4
	20	+0.021 +0.008	-0.007 -0.020	15 16 20	30	10	3	5	23	5.5
