选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

5~110/1

螺纹长度E(mm) *

6~42/1

螺纹直径选择N(mm) *

悬臂销外螺纹安装型六角型

图片仅供参考

悬臂销外螺纹安装型六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-ROMMFX	SUS304	带内螺纹型 ● 六角型

表1

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

选型参数

选型表

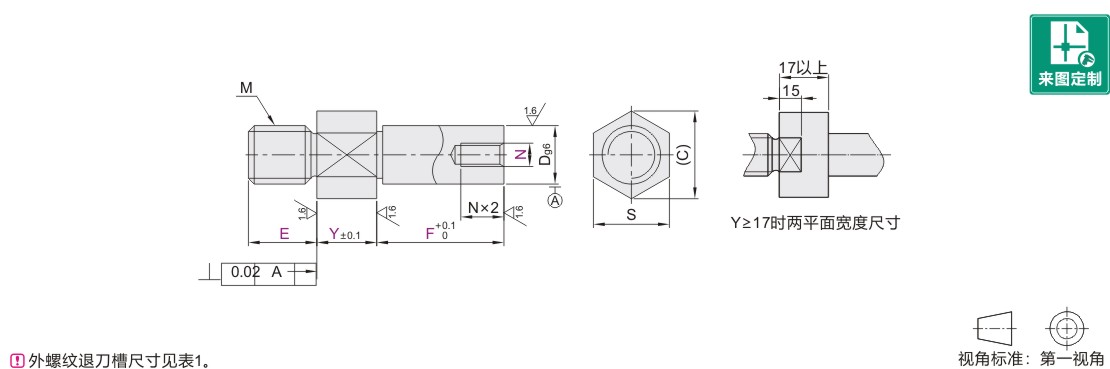

型号		Dg6		最小单位1			N	S	(C)	M
代码	规格	Dg6		Y	F	E	N	S	(C)	M
JT-ROMMFX	6	6	-0.004 -0.012	2~65	5~110	6~15	3	8	9.2	M6
	8	8	-0.005 -0.014			8~18	4	10	11.5	M8
	10	10	-0.005 -0.014			10~22	4 5 6	13	15	M10
	12	12	-0.006 -0.017		10~110	12~25	5 6 8	14	16.2	M12
	13	13					5 6 8	17	19.6
	15	15					6 8 10	17	19.6
	16	16						19	21.9
	17	17						19	21.9
	18	18						24	27.7
	20	20	-0.007 -0.020	4~65		20~42	6 8 10 12			M20
	20A	20								M16
	22	22								M20
	22A	22								M16
	25	25					8 10 12 16	27	31.2	M20
	25A	25					8 10 12 16	27	31.2	M16
	30	30					8 10 12 16 20	32	36.9	M20
	30A	30					8 10 12 16 20	32	36.9	M16

表1：外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2
