球面定位销 标准型
图片仅供参考
收藏 分享

球面定位销 标准型

产品属性： 形状 小头形 尺寸选择 P尺寸选择型 安装侧端面形状 直杆型 导入侧端面形状 无 导入头部形状 球面形 肩部 无肩型 种类筛选 定位销 形状筛选 定位销 无肩小头球面形
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RAFSD圆型 / Dm6SKS3淬火硬度58~61HRC—
JT-RAFDD圆型 / Dp6SKS3淬火硬度58~61HRC—
—圆型 / Dg6SKS3淬火硬度58~61HRC—
JT-RAFUD多棱型 / Dm6SKS3淬火硬度58~61HRC—
JT-RAFQD多棱型 / Dp6SKS3淬火硬度58~61HRC—
—多棱型 / Dg6SKS3淬火硬度58~61HRC—
JT-RAFSU圆型 / Dm6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
JT-RAFDU圆型 / Dp6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
—圆型 / Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
JT-RAFUU多棱型 / Dm6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
JT-RAFQU多棱型 / Dp6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
—多棱型 / Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬 ,镀层厚度2~3µm
JT-RAFSO圆型 / Dm6SUS304——
JT-RAFDO圆型 / Dp6SUS304——
—圆型 / Dg6SUS304——
—多棱型 / Dm6SUS304——
—多棱型 / Dp6SUS304——
—多棱型 / Dg6SUS304——
JT-RAFSM圆型 / Dm6SUS440C淬火硬度48~53HRC抛光
JT-RAFDM圆型 / Dp6SUS440C淬火硬度48~53HRC抛光
—圆型 / Dg6SUS440C淬火硬度48~53HRC抛光
—多棱型 / Dm6SUS440C淬火硬度48~53HRC抛光
—多棱型 / Dp6SUS440C淬火硬度48~53HRC抛光
—多棱型 / Dg6SUS440C淬火硬度48~53HRC抛光
—圆型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—圆型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAFUS圆型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—多棱型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—多棱型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAFQO多棱型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm

SUS440C材质的D部加工有识别槽。
 可选加工见下表。

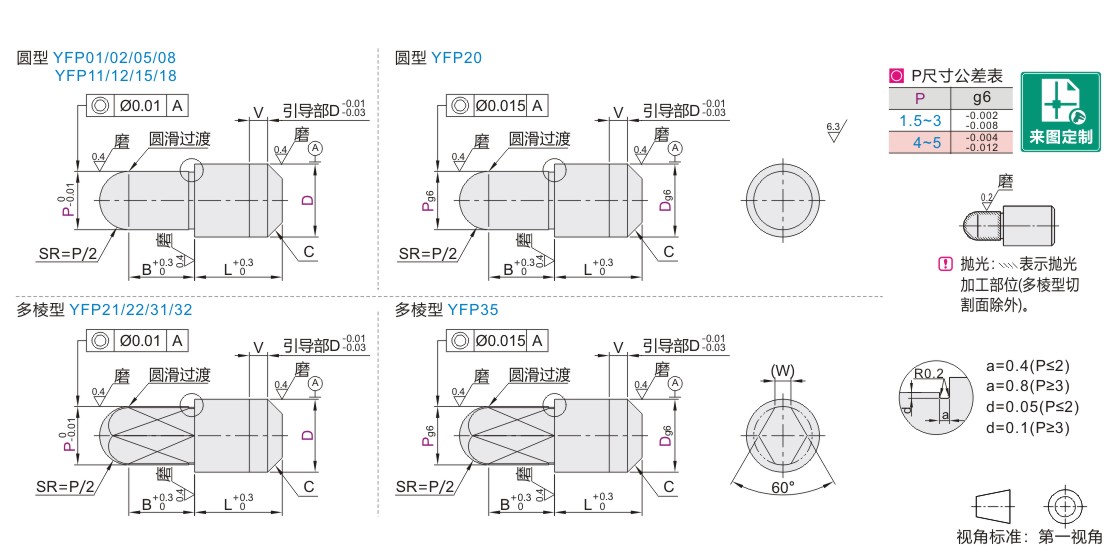

选型参数

选型表

型号D公差PLBCV(W)
代码Dm6p6g6
圆型 多棱型
JT-RAFSD JT-RAFDD JT-RAFUD
JT-RAFSU JT-RAFDU JT-RAFUU
JT-RAFSO JT-RAFDO JT-RAFQD
JT-RAFSM JT-RAFDM JT-RAFQU
 JT-RAFUS JT-RAFQO

2+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		1 1.5420.30—
3 2530.51
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		 2 311.0
5 2 3 41051.2
6 2 3 4 51.5
可选加工参数
