圆法兰型支座

图片仅供参考

圆法兰型支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PXZXD	S45C	发黑	圆法兰型 ● 沉孔型 ● 无定位孔
JT-PXZXX	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型 ● 无定位孔
JT-PXZXU	S45C	发黑	圆法兰型 ● 沉孔型 ● 带定位孔

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

选型参数

选型表

型号			D2	D1	H	h	V	P.C.D	K	K1	M	仅带定位孔型支座
型号												QH7		附件定位销(2个) 公差m6
代码	DH7											QH7		附件定位销(2个) 公差m6
无定位孔 JT-PXZXD JT-PXZXX 带定位孔 JT-PXZXU	10	+0.015 0	55	26	35	12	18	43	4.5	11	M4	6	+0.012 0	JT-XIKXD-M6-D6-L20
	12	+0.018 0	67	28	35		18	51	5.5	13	M4
	15	+0.018 0	74	31	40		20	56	6.6	15	M5
	20	+0.021 0	85	40	45		25	65	6.6	15	M5
	25		99	45	50		30	75	9	18	M6	10	+0.015 0	JT-XIKXD-M6-D8-L20
	30		105	50	60		30	80	9	18	M6			JT-XIKXD-M6-D8-L20
	35	+0.025 0	117	55	70	15	40	90	11	20	M8			JT-XIKXD-M6-D10-L30
	40		124	60	80		40	95	11	20	M8
	50		139	70	100		50	106	14	24	M10

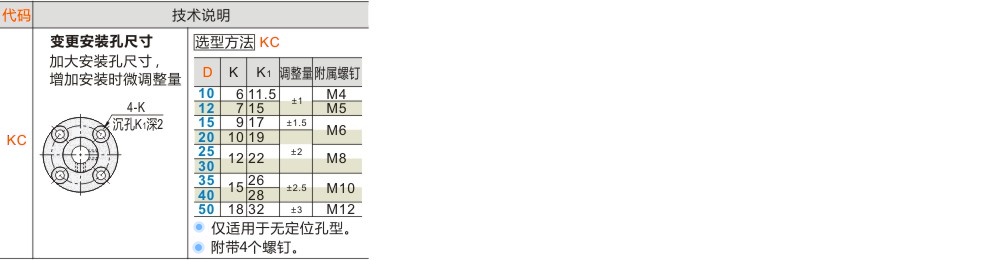

可选加工参数
