还有0项未选择重置

选择代码

代码参数

导入表面形状

尺寸选择

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~20/0.01

L *

2~22/1

B *

2~20/0.1

图片仅供参考

定位销锥角带肩外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RNDSD	P尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNDDD	P尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNDUD	P. L . B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNDQD	P. L . B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNDSU	P尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNDDU	P尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNDUU	P. L . B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNDQU	P. L . B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNDSO	P尺寸指定型 / 圆型	SUS304	—	—
JT-RNDDO	P尺寸指定型 / 多棱型	SUS304	—	—
JT-RNDUO	P. L . B尺寸指定型 / 圆型	SUS304	—	—
JT-RNDQO	P. L . B尺寸指定型 / 多棱型	SUS304	—	—
JT-RNDSX	P尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNDDX	P尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNDUX	P. L . B尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNDQX	P. L . B尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNDSM	P尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNDDM	P尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RNDUM	P. L . B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNDQM	P. L . B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—

SUS440C材质的D部加工有识别槽。

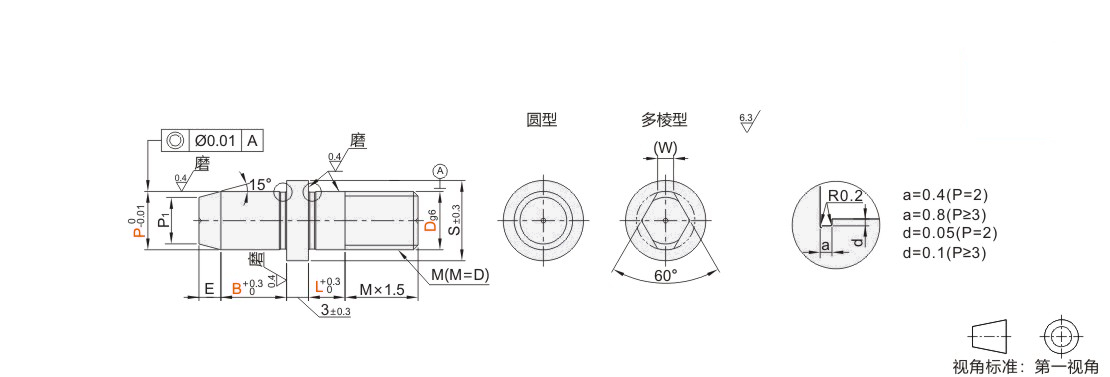

P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

P尺寸选择型

型号			最小单位0.01	L	B	E	S	(W)	M
代码	Dg6		P	L	B	E	S	(W)	M
圆型多棱型 JT-RNDSD JT-RNDDD JT-RNDSU JT-RNDDU JT-RNDSO JT-RNDDO JT-RNDSX JT-RNDDX JT-RNDSM JT-RNDDM	3	-0.002 -0.008	2.00~4.00	2	5	1	6	1	M3
	4	-0.004 -0.012	2.00~5.00	2	5	1	6	1.2	M4
	5		3.00~6.00	3	6	2	8	1.5	M5
	6		4.00~7.00	3	8	2	8	1.8	M6
	8	-0.005 -0.014	5.00~9.00	5		3	11	2.2	M8
	10	-0.005 -0.014	7.00~11.00	5			13	3	M10
	12	-0.006 -0.017	7.00~12.00	8	10		15	3.2	M12
	16	-0.006 -0.017	13.00~16.00	8	10	4	19	4	M16
	20	-0.007 -0.020	16.00~20.00	10	15	5	23	5.5	M20

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	E	S	(W)	M
代码	Dg6		P	L	B	E	S	(W)	M
圆型多棱型 JT-RNDUD JT-RNDQD JT-RNDUU JT-RNDQU JT-RNDUO JT-RNDQO JT-RNDUX JT-RNDQX JT-RNDUM JT-RNDQM	3	-0.002 -0.008	2.00~4.00	2~8	2.0~10.0	1	6	1	M3
	4	-0.004 -0.012	2.00~5.00	2~10		1	6	1.2	M4
	5		3.00~6.00	3~12		2	8	1.5	M5
	6		4.00~7.00	3~12	2.0~12.0	2	8	1.8	M6
	8	-0.005 -0.014	5.00~9.00	5~12	2.0~15.0	3	11	2.2	M8
	10	-0.005 -0.014	7.00~11.00	5~17	2.0~20.0		13	3	M10
	12	-0.006 -0.017	7.00~12.00	8~17	2.0~20.0		15	3.2	M12
	16	-0.006 -0.017	13.00~16.00	8~22	5.0~20.0	4	19	4	M16
	20	-0.007 -0.020	16.00~20.00	10~22	5.0~20.0	5	23	5.5	M20

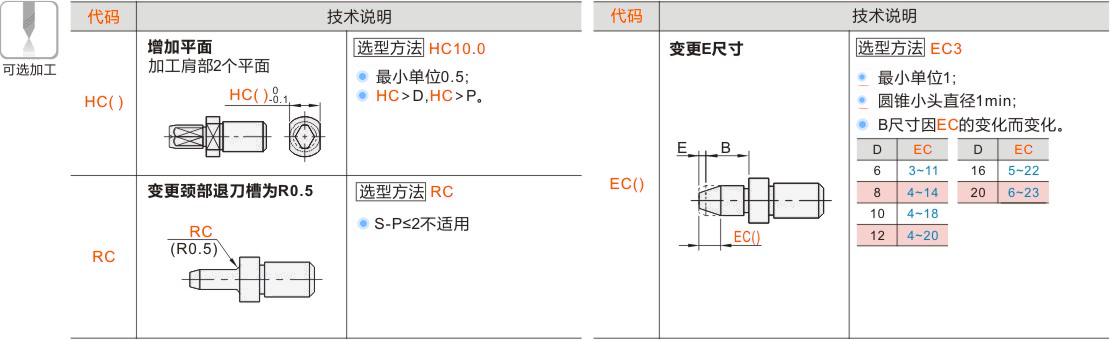

可选加工参数

暂未上传文档资料

定位销 锥角带肩外螺纹型

定位销锥角带肩外螺纹型
