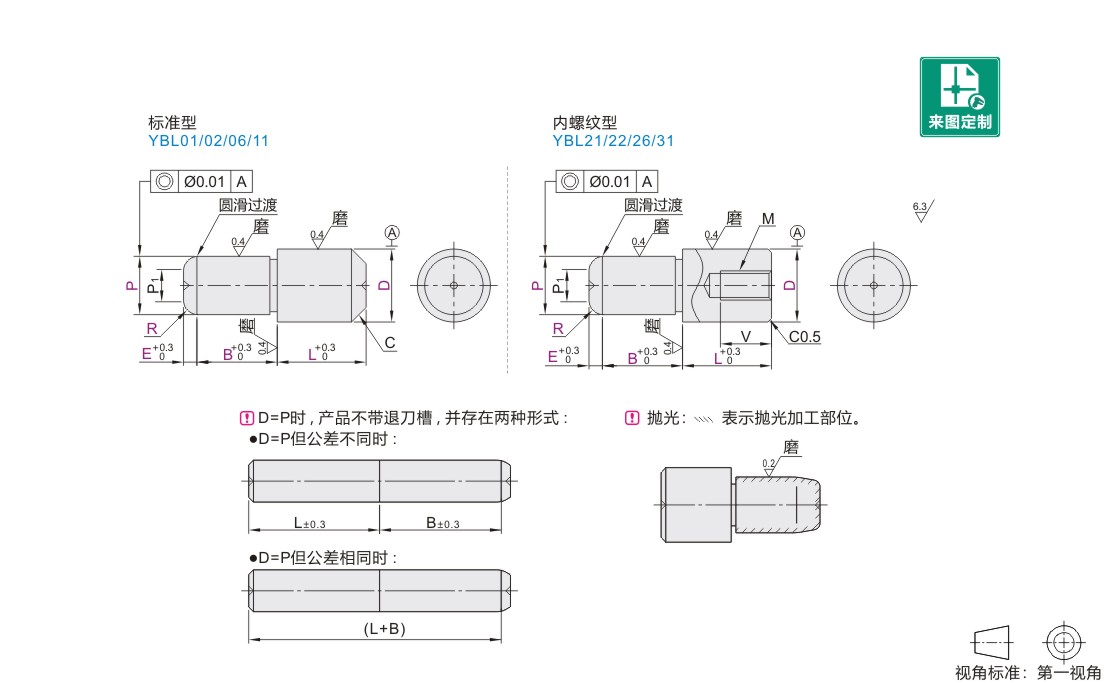

圆锥定位销直杆无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

公差选择

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)
P₁=P-E*tan[asin(E/R)*0.5]*2

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.5		R	C
代码	D公差	P公差	D	P	L	B	E	R	C
JT-RXISD JT-RXISU JT-RXISX JT-RXIDD	m6 p6 g6 h7 a b	s m6 p6 g6 h7 a b	3	2.00~3.00	3~10	2.0~10.0	1.0~15.0	5 10 15 20 25 30	0.5
			3	2.00~3.00	3~10				0.5	4	2.00~4.00	4~15	1
			5	2.00~5.00	5~15
			6	2.00~6.00	5~15				3.0~12.0
			8	3.00~8.00	8~17	3.0~14.0			1.5
			10	3.00~10.00	8~17	3.0~16.0			2
			12	5.00~12.00	10~20	3.0~18.0
			13	6.00~13.00	12~22	3.0~20.0
			16	10.00~16.00	14~27		E、R尺寸见下表		3
			20	13.00~20.00	18~35		E、R尺寸见下表		3

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	V
代码	D公差	P公差	D	P	L	B	E	R	M	V
JT-RXIUD JT-RXIUU JT-RXIUX JT-RXIQD	m6 p6 g6 h7	s m6 p6 g6 h7	6T	4.00~6.00	8~15	3.0~12.0	1.0~15.0	5 15 20 25 30	M2.5	4
			6	4.00~6.00	8~15	3.0~12.0			M3	5
			8T	6.00~8.00	11~18	3.0~14.0			M4	6
			8	6.00~8.00	11~18	3.0~14.0			M5	8
			10T	7.00~10.00	8~18	3.0~16.0			M4	6
			10	7.00~10.00	11~22	3.0~16.0			M5	8
			12T	7.00~12.00	8~20	3.0~18.0			M4	6
			12	7.00~12.00	12~26	3.0~18.0			M5	8
			13T	8.00~13.00	10~22	3.0~20.0			M6	9
			13	8.00~13.00	13~28				M8	10
			16T	10.00~16.00	10~26				M6	9
			16	10.00~16.00	16~35				M8	12
			20T	13.00~20.00	12~32		E、R尺寸见下表		M6	9
			20	13.00~20.00	20~42		E、R尺寸见下表		M8	12

E、R尺寸表

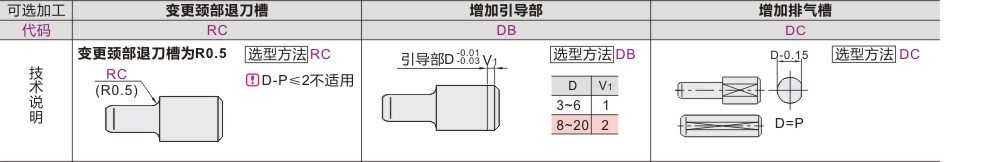

可选加工参数

暂未上传文档资料

圆锥定位销 直杆无肩型
