手动快插阀单边螺纹型

图片仅供参考

手动快插阀单边螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TWIUD	PBT	黄铜	POM	单边螺纹型 ● 左边螺纹型

三通阀型排气口为配管一侧。

选型参数

选型表

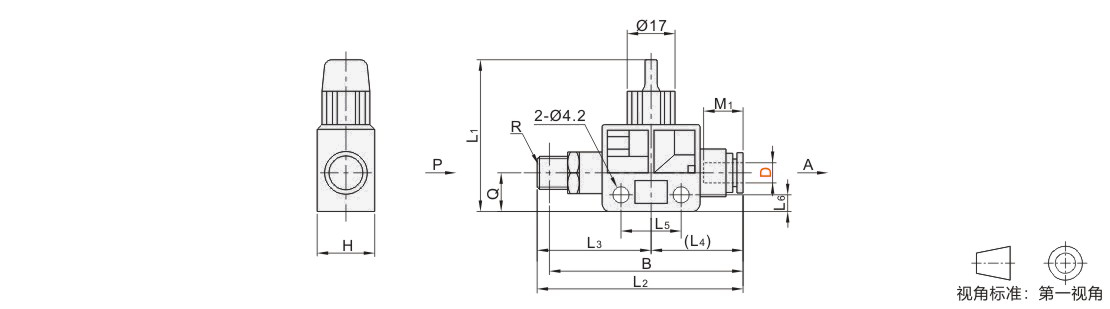

型号		公称型号	阀体类型	主体颜色	R	H	L1	L2	L3	L4	L5	L6	M1	Q	有效截面积(mm²)
代码	管径D	公称型号	阀体类型	主体颜色	R	H	L1	L2	L3	L4	L5	L6	M1	Q	P→A	A→R
JT-TWIUD	4	M5	2 (二通阀) 3 (三通阀)	A(白色)	M5	18	41	52.9	23.8	29.1	16.5	3.5	15.8	11	2.0	1.2
	4	1			R1/8			55.4	23.8	31.6			15.8		3.4
	6	M5			M5			53.9	24.3	29.6			16.8		2.0
		1			R1/8			56.9		32.6					7.2
		2			R1/4			60.4		36.1
		3			R3/8			62.4		38.1
	8	1			R1/8			62.2	26.2	36			18.7		9.7
		2			R1/4			65.2		39
		3			R3/8			66.2		40
	10	2			R1/4	22	46	73.8	30.5	43.3	21.5	4	20.8	14	16.1	3.2
		3			R3/8			74.8		44.3
		4			R1/2			78.2		47.7
	12	2			R1/4			76.3	31.5	44.8			21.8		17.5
		3			R3/8			77.3		45.8
		4			R1/2			80.2		48.7
