小头锥角多棱定位销 直杆型 Dm6/Dp6/Dg6
图片仅供参考
收藏 分享

小头锥角多棱定位销 直杆型 Dm6/Dp6/Dg6

产品属性： 形状 小头形 尺寸选择 P尺寸选择型 安装侧端面形状 直杆型 导入侧端面形状 无 导入头部形状 锥角形 导入表面形状 多棱型 肩部 无肩型 形状筛选 定位销 无肩小头锥角形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RMDSDP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC—
JT-RMDDDP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC—
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC—
JT-RMDSUP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RMDDUP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RMDSQP尺寸选择型 / Dm6SKS3——
JT-RMDDQP尺寸选择型 / Dp6SKS3——
—P尺寸选择型 / Dg6SKS3——
JT-RMDSOP尺寸选择型 / Dm6SUS304——
JT-RMDDOP尺寸选择型 / Dp6SUS304——
—P尺寸选择型 / Dg6SUS304——
JT-RMDSXP尺寸选择型 / Dm6SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RMDDXP尺寸选择型 / Dp6SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
—P尺寸选择型 / Dg6SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RMDSMP尺寸选择型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RMDDMP尺寸选择型 / Dp6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dg6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dm6SUJ2淬火硬度HRC56~,镀层硬度850HV~镀硬铬,镀层厚度3~5µm
—P尺寸选择型 / Dp6SUJ2淬火硬度HRC56~,镀层硬度850HV~镀硬铬,镀层厚度3~5µm
JT-RMDUSP尺寸选择型 / Dg6SUJ2淬火硬度HRC56~,镀层硬度850HV~镀硬铬,镀层厚度3~5µm

P尺寸公差表

Pg6
2~3-0.002
-0.008
4~6-0.004
-0.012
8~10-0.005
-0.014
12~16-0.006
-0.017
20-0.007
-0.020

SUS440C材质的D部加工有识别槽。
P₁=P-E*tan15*2
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。（工艺孔详细尺寸见产品简介）
可选加工详见下表。

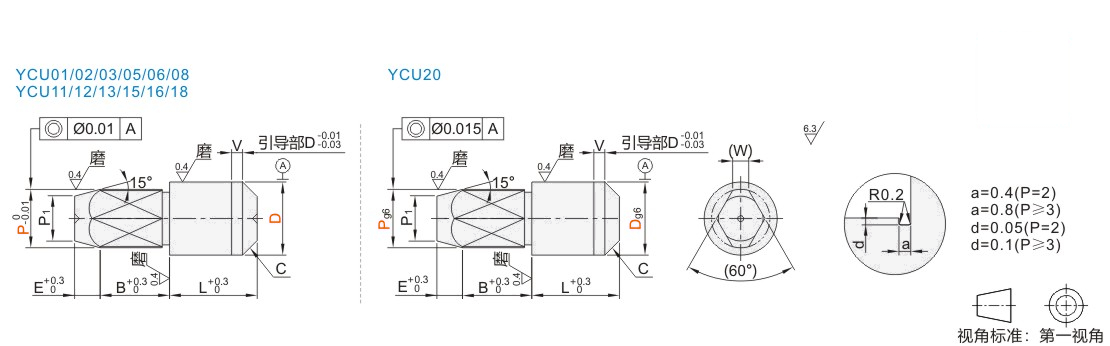

选型参数

选型表

型号D公差PLBCEV(W)
代码Dm6p6g6
Dm6
JT-RMDSD JT-RMDSO
JT-RMDSU JT-RMDSX
JT-RMDSQ JT-RMDSM
Dp6
JT-RMDDD JT-RMDDO
JT-RMDDU JT-RMDDX
JT-RMDDQ JT-RMDDM
Dg6
JT-RMDUS
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		2 3 4531111.0
52 3 4 510521.2
62 3 4 5 61.5
8+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		 3 4 5 6 81561.5321.8
10 3 4 5 6 8 10822.2
12+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		 4 5 6 8 10 122.5
13 6 8 10 12 132243
16 8 10 12 13 14 15 161034
20+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		 12 13 14 15 16 20305

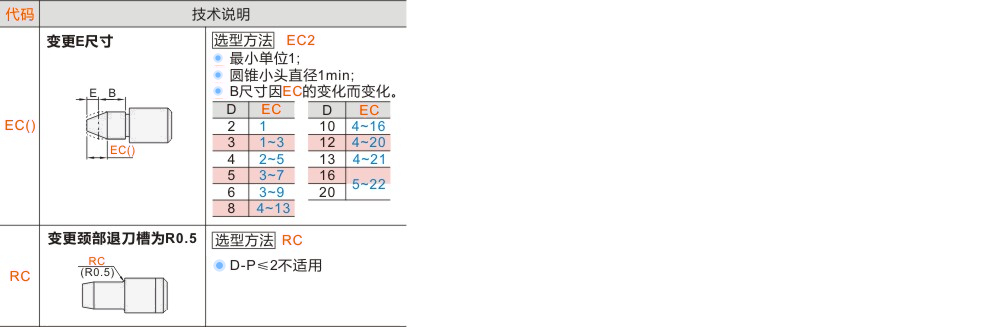

可选加工参数
