选择代码

代码参数

安装侧端面形状

导入表面形状

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1.5~25/0.01

安装部长度L(mm) *

2~35/1

定位部长度B(mm) *

1~20/0.1

定位销大头锥角型内外螺纹型

图片仅供参考

定位销大头锥角型内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

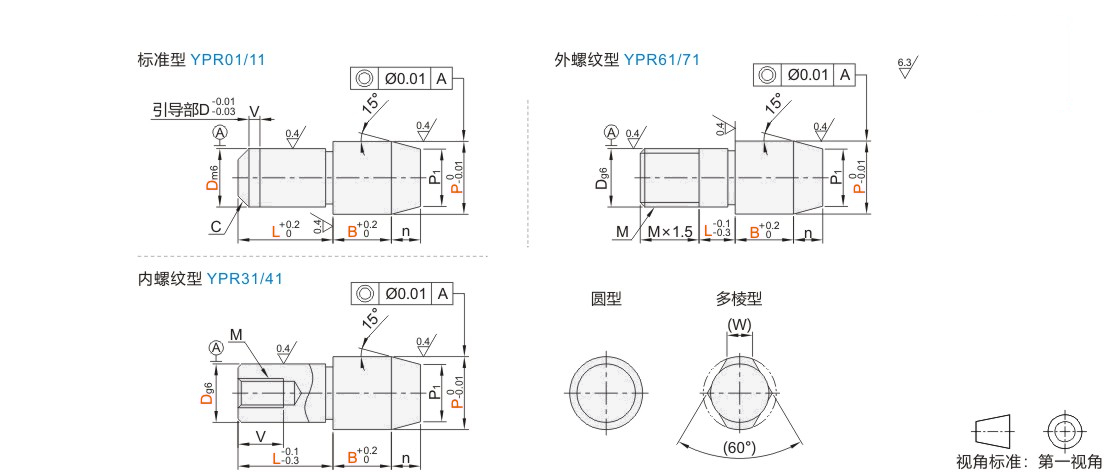

代码	形状	材质	表面处理	类型
JT-RFPSD	圆型	A2017	—	大头锥角型 ● 标准型
JT-RFPDD	多棱型	A2017	—	大头锥角型 ● 标准型
JT-RFPQD	圆型	A2017	—	大头锥角型 ● 内螺纹型
JT-RFPFD	多棱型	A2017	—	大头锥角型 ● 内螺纹型
JT-RFPXD	圆型	A2017	—	大头锥角型 ● 外螺纹型
JT-RFPLD	多棱型	A2017	—	大头锥角型 ● 外螺纹型

P₁=P-n*tan15*2

选型参数

标准型

型号			P 最小单位0.01	L 最小单位1	B 最小单位0.1	C	n	(W)	V
代码	Dm6		P 最小单位0.01	L 最小单位1	B 最小单位0.1	C	n	(W)	V
JT-RFPSD JT-RFPDD	1	+0.008 +0.002	1.50~2.50	2~5	1.0~5.0	0.1	0.5	—	0
	2		2.50~4.00	2~8	1.0~10.0	0.5	1	1.2	0
	3		3.50~6.00	3~8	1.0~10.0	0.5	2	1.5	1
	4	+0.012 +0.004	4.50~7.00	4~10	1.0~10.0	1	3	1.8
	5		5.50~8.00	5~12	1.0~10.0			2.2
	6		6.50~10.00	6~15	1.0~12.0			3
	8	+0.015 +0.006	9.00~13.00	8~18	1.0~15.0	1.5	4	3.5
	10	+0.015 +0.006	11.00~15.00	10~22	3.0~20.0	2		4
	12	+0.018 +0.007	13.00~16.00	12~26	3.0~20.0			5
	13		14.00~18.00	13~28	5.0~20.0			5.5	2
	16		17.00~25.00	16~35	5.0~20.0	3	5	7	2

内螺纹型

型号			P 最小单位0.01	L 最小单位1	B 最小单位0.1	n	(W)	V	M	紧固扭矩（kgf/cm)
代码	Dg6		P 最小单位0.01	L 最小单位1	B 最小单位0.1	n	(W)	V	M	紧固扭矩（kgf/cm)
JT-RFPQD JT-RFPFD	6	-0.004 -0.012	6.50~10.00	6(9)~15	2.0~12.0	3	3	5	M3	6.25
	8	-0.005 -0.014	9.00~13.00	8(12)~18	2.0~15.0	4	3.5	8	M5	10
	10	-0.005 -0.014	11.00~15.00	10(12)~22	3.0~20.0		4
	12	-0.006 -0.017	13.00~16.00	12~26	3.0~20.0		5
	13		14.00~18.00	13(14)~28	5.0~20.0		5.5	10	M8	22.5
	16		17.00~25.00	16~35	5.0~20.0	5	7	12	M8	22.5

L尺寸( )适用于多棱型。　　上表中紧固扭矩仅为参考值并非保证值。

外螺纹型

型号			P 最小单位0.01	L 最小单位1	B 最小单位0.1	n	(W)	M	紧固扭矩（kgf/cm)
代码	Dg6		P 最小单位0.01	L 最小单位1	B 最小单位0.1	n	(W)	M	紧固扭矩（kgf/cm)
JT-RFPXD JT-RFPLD	3	-0.002 -0.008	3.50~6.00	2~8	1.0~10.0	2	1.5	3	5
	4	-0.004 -0.012	4.50~7.00	2~10	1.0~10.0	3	1.8	4	7
	5		5.50~8.00	3~12	1.0~10.0		2.2	5	8.75
	6		6.50~10.00	3~12	1.0~12.0		3	6	17.5
	8	-0.005 -0.014	9.00~13.00	5~12	1.0~15.0	4	3.5	8	18.75
	10	-0.005 -0.014	11.00~15.00	5~17	3.0~20.0		4	10	27.5
	12	-0.006 -0.017	13.00~18.00	8~17	3.0~20.0		5	12	92.5
	16	-0.006 -0.017	17.00~25.00	8~22	5.0~20.0	5	7	16	100

上表中紧固扭矩仅为参考值并非保证值。

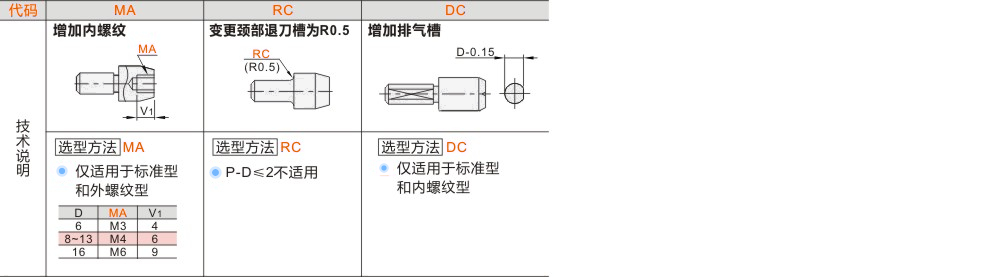

可选加工参数

产品名称

暂未上传文档资料
