单向推力球轴承平底座圈型

图片仅供参考

单向推力球轴承平底座圈型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	轴承材质	类型
JT-XXGSD	5	GB/T307.1 6级	SUJ2	标准型
JT-XXGSU	5	GB/T307.1 6级	SUS420	标准型
JT-XXGSQ	5	GB/T307.1 6级	SUS304	标准型

载荷和转速参数不适用于SUS304材质。

选型参数

选型表

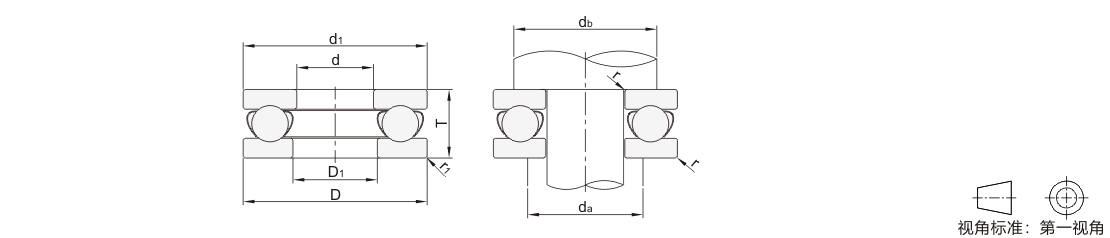

型号			d	d1 (max)	D1 (min)	D	T	r1 (min)	基本额定载荷(KN)		极限转速 rpm (参考)	安装尺寸			重量(kg) (参考)
轴承材质 SUJ2	轴承材质 SUS420	轴承材质 SUS304	d	d1 (max)	D1 (min)	D	T	r1 (min)	Cr(动)	Cor(静)	极限转速 rpm (参考)	db (min)	da (max)	r (max)	重量(kg) (参考)
JT-XXGSD-51100	JT-XXGSU-51100	JT-XXGSQ-51100	10	24	11	24	9	0.3	10	14	6700	19	15	0.3	0.022
JT-XXGSD-51200	JT-XXGSU-51200	—	10	26	12	26	11	0.6	12.7	17.1	5800	20	16	0.6	0.03
JT-XXGSD-51101	JT-XXGSU-51101	JT-XXGSQ-51101	12	26	13	26	9	0.3	10.3	15.4	6400	21	17	0.3	0.023
JT-XXGSD-51201	JT-XXGSU-51201	—	12	28	14	28	11	0.6	13.2	19	5600	22	18	0.6	0.035
JT-XXGSD-51102	JT-XXGSU-51102	JT-XXGSQ-51102	15	28	16	28	9	0.3	10.5	16.8	6200	23	20	0.3	0.024
JT-XXGSD-51202	JT-XXGSU-51202	JT-XXGSQ-51202	15	32	17	32	12	0.6	16.6	24.8	5000	25	22	0.6	0.046
JT-XXGSD-51103	JT-XXGSU-51103	JT-XXGSQ-51103	17	30	18	30	9	0.3	10.8	18.2	6000	25	22	0.3	0.026
JT-XXGSD-51203	JT-XXGSU-51203	JT-XXGSQ-51203	17	35	19	35	12	0.6	17.2	27.3	4800	28	24	0.6	0.053
JT-XXGSD-51104	JT-XXGSU-51104	JT-XXGSQ-51104	20	35	21	35	10	0.3	14.2	24.7	5200	29	26	0.3	0.04
JT-XXGSD-51204	JT-XXGSU-51204	JT-XXGSQ-51204	20	40	22	40	14	0.6	22.3	37.5	4100	32	28	0.6	0.08
JT-XXGSD-51105	JT-XXGSU-51105	JT-XXGSQ-51105	25	42	26	42	11		19.6	37	4600	35	32		0.06
JT-XXGSD-51205	JT-XXGSU-51205	JT-XXGSQ-51205		47	27	47	15		27.8	50.5	3700	38	34		0.112
JT-XXGSD-51305	JT-XXGSU-51305	—		52		52	18	1	35.5	61.5	3200	41	36	1	0.177
JT-XXGSD-51405	—	—		60		60	24	1	55.5	89.5	2600	46	39	1	0.33
JT-XXGSD-51106	JT-XXGSU-51106	JT-XXGSQ-51106	30	47	32	47	11	0.6	20.4	42	4300	40	37	0.6	0.JT-VMPSLCSFZMPNZFZ
JT-XXGSD-51206	JT-XXGSU-51206	JT-XXGSQ-51206		52		52	16	0.6	29.3	58	3400	43	39	0.6	0.14
JT-XXGSD-51306	JT-XXGSU-51306	—		60		60	21		43	78.5	2800	48	42	1	0.27
JT-XXGSD-51406	—	—		70		70	28	1	72.5	126	2200	54	46	1	0.516
JT-XXGSD-51107	JT-XXGSU-51107	JT-XXGSQ-51107	35	52	37	52	12	0.6	20.4	44.5	3900	45	42	0.6	0.084
JT-XXGSD-51207	JT-XXGSU-51207	JT-XXGSQ-51207		62		62	18	1	39	78	2900	51	46	1	0.216
JT-XXGSD-51307	JT-XXGSU-51307	—		68		68	24	1	55.5	105	2400	55	48		0.383
JT-XXGSD-51407	—	—		80		80	32	1.1	87	155	1900	62	53		0.759
JT-XXGSD-51108	JT-XXGSU-51108	JT-XXGSQ-51108	40	60	42	60	13	0.6	26.9	63	3500	52	48	0.6	0.124
JT-XXGSD-51208	JT-XXGSU-51208	JT-XXGSQ-51208		68		68	19	1	47	98.5	2700	57	51	1	0.277
JT-XXGSD-51308	JT-XXGSU-51308	—		78		78	26	1	69	135	2200	63	55		0.549
JT-XXGSD-51408	—	—		90		90	36	1.1	112	205	1700	70	60		1.082
JT-XXGSD-51109	JT-XXGSU-51109	JT-XXGSQ-51109	45	65	47	65	14	0.6	27.9	69	3200	57	53	0.6	0.15
JT-XXGSD-51209	JT-XXGSU-51209	—		73		73	20	1	48	105	2600	62	56	1	0.318
JT-XXGSD-51309	—			85		85	28	1	80	163	2000	69	61		0.683
JT-XXGSD-51409	—			100		100	39	1.1	130	242	1600	78	67		1.432
JT-XXGSD-51110	JT-XXGSU-51110	JT-XXGSQ-51110	50	70	52	70	14	0.6	28.8	75.5	3100	62	58	0.6	0.16
JT-XXGSD-51210	JT-XXGSU-51210	—		78		78	22	1	48.5	111	2400	67	61	1	0.378
JT-XXGSD-51310	—			95		95	31	1.1	96.5	202	1800	77	68	1	0.952
JT-XXGSD-51410	—			110		110	43	1.5	158	310	1400	86	74	1.5	1.901
JT-XXGSD-51111	JT-XXGSU-51111	JT-XXGSQ-51111	55	78	57	78	16	0.6	35	93	2800	69	64	0.6	0.225
JT-XXGSD-51211	JT-XXGSU-51211	—		90		90	25	1	69.5	159	2100	76	69	1	0.608
JT-XXGSD-51311	—			105		105	35	1.1	119	246	1600	85	75	1	1.293
JT-XXGSD-51411	—			120		120	48	1.5	178	360	1300	94	81	1.5	2.53
JT-XXGSD-51112	JT-XXGSU-51112	JT-XXGSQ-51112	60	85	62	85	17	1	41.5	113	2600	75	70	1	0.299
JT-XXGSD-51212	JT-XXGSU-51212	JT-XXGSQ-51212		95		95	26	1	73.5	179	2000	81	74		0.671
JT-XXGSD-51312	—	—		110		110	35	1.1	123	267	1600	90	80		1.375
JT-XXGSD-51412				130		130	51	1.5	214	435	1200	102	88	1.5	3.125
JT-XXGSD-51113			65	90	67	90	18	1	41.5	117	2400	80	75	1	0.34
JT-XXGSD-51213				100		100	27	1	75	189	1900	86	79		0.77
JT-XXGSD-51313				115		115	36	1.1	128	287	1500	95	85		1.521
JT-XXGSD-51413				140	68	140	56	2	232	495	1100	110	95	2	3.955
JT-XXGSD-51114			70	95	72	95	18	1	43	127	2400	85	80	1	0.36
JT-XXGSD-51214				105		105	27	1	76	199	1800	91	84		0.798
JT-XXGSD-51314				125		125	40	1.1	148	340	1400	103	92		2.015
JT-XXGSD-51414				150	73	150	60	2	250	555	1000	118	102	2	4.865
JT-XXGSD-51115			75	100	77	100	19	1	44.5	136	2200	90	85	1	0.405
JT-XXGSD-51215				110		110	27	1	77.5	209	1800	96	89	1	0.873
JT-XXGSD-51315				135		135	44	1.5	171	395	1300	111	99	1.5	2.616
JT-XXGSD-51415				160	78	160	65	2	269	615	940	126	109	2	5.981
JT-XXGSD-51116			80	105	82	105	19	1	44.5	141	3000	95	90	1	0.42
JT-XXGSD-51216				115		115	28	1	78.5	218	1700	101	94	1	0.918
JT-XXGSD-51316				140		140	44	1.5	176	425	1200	116	104	1.5	2.715
JT-XXGSD-51416				170	83	170	68	2.1	270	620	890	133	117	2	7.768
JT-XXGSD-51117			85	110	87	110	19	1	46	150	2100	100	95	1	0.443
JT-XXGSD-51217				125	88	125	31	1	95.5	264	1600	109	101	1	1.248
JT-XXGSD-51317				150		150	49	1.5	201	490	1100	124	111	1.5	3.517
JT-XXGSD-51417				177		180	72	2.1	288	685	840	141	124	2	9.166
JT-XXGSD-51118			90	120	92	120	22	1	59.5	190	1900	108	102	1	0.680

1Kgf=9.81N

JT-XXGSD-51218-51196

型号	d	d1 (max)	D1 (min)	D	T	r1 (min)	基本额定载荷(KN)		极限转速 rpm (参考)	安装尺寸			重量(kg) (参考)
轴承材质 SUJ2	d	d1 (max)	D1 (min)	D	T	r1 (min)	Cr(动)	Cor(静)	极限转速 rpm (参考)	db (min)	da (max)	r (max)	重量(kg) (参考)
JT-XXGSD-51218	90	135	93	135	35	1.1	117	325	1400	117	108	1	1.702
JT-XXGSD-51318		155		155	50	1.5	198	490	1100	129	116	1.5	3.732
JT-XXGSD-51418		187		190	77	2.1	305	750	790	149	131	2	11.01
JT-XXGSD-51120	100	135	102	135	25	1	85	268	1700	121	114		0.986
JT-XXGSD-51220		150	103	150	38	1.1	147	410	1300	130	120		2.288
JT-XXGSD-51320		170		170	55	1.5	237	595	990	142	128	1.5	4.870
JT-XXGSD-51420		205		210	85	3	370	970	710	165	145	2.5	14.66
JT-XXGSD-51122	110	145	112	145	25	1	87	288	1600	131	124		1.074
JT-XXGSD-51222		160	113	160	38	1.1	153	450	1200	140	130		2.458
JT-XXGSD-51322		187		190	63	2	267	750	870	158	142	2	7.67
JT-XXGSD-51422		225		230	95	3	410	1220	900	181	159	2.5	20
JT-XXGSD-51124	120	155	122	155	25	1	89	310	1500	141	134	1	1.108
JT-XXGSD-51224		170	123	170	39	1.1	154	470	1200	150	140		2.703
JT-XXGSD-51324		205	123	210	70	2.1	296	805	780	173	157	2	10.8
JT-XXGSD-51126	130	170	132	170	30	1	104	350	1300	154	146	1	1.733
JT-XXGSD-51226		187	133	190	45	1.5	191	565	1000	166	154	1.5	4.2
JT-XXGSD-51326		220	134	225	75	2.1	330	960	720	186	169	2	12.7
JT-XXGSD-51426		265	134	270	110	4	520	1730	750	213	187	3	32
JT-XXGSD-51128	140	178	142	180	31	1	107	375	1300	164	156	1	1.91
JT-XXGSD-51228		197	143	200	46	1.5	193	595	980	176	164	1.5	4.765
JT-XXGSD-51328		235	144	240	80	2.1	350	1050	670	199	181	2	15.3
JT-XXGSD-51428		275	144	280	112	4	520	1730	700	223	197	3	34.5
JT-XXGSD-51130	150	188	152	190	31	1	109	400	1200	174	166	1	2.011
JT-XXGSD-51230		212	153	215	50	1.5	220	685	900	189	176	1.5	5.8
JT-XXGSD-51330		245	154	250	80	2.1	360	1130	660	209	191	2	16.1
JT-XXGSD-51430		295	154	300	120	4	559	1960	670	239	211	3	42.5
JT-XXGSD-51132	160	198	162	200	31	1	112	425	1200	184	176	1	2.1
JT-XXGSD-51232		222	163	225	51	1.5	223	720	870	199	186	1.5	6.32
JT-XXGSD-51332		265	164	270	87	3	450	1470	600	225	205	2.5	20.71
JT-XXGSD-51134	170	213	172	215	34	1.1	134	510	1100	197	188	1	2.77
JT-XXGSD-51234		237	173	240	55	1.5	261	835	810	212	198	1.5	7.802
JT-XXGSD-51334		275	174	280	87	3	465	1570	590	235	215	2.5	21.59
JT-XXGSD-51136	180	222	183	225	34	1.1	135	525	1100	207	198	1	2.92
JT-XXGSD-51236		245	183	250	56	1.5	266	875	780	222	208	1.5	8.338
JT-XXGSD-51336		295	184	300	95	3	490	1700	540	251	229	2.5	27.46
JT-XXGSD-51138	190	237	193	240	37	1.1	170	655	980	220	210	1	3.75
JT-XXGSD-51238	190	265	194	270	62	2	310	1060	710	238	222	2	11.31
JT-XXGSD-51140	200	247	203	250	37	1.1	172	675	960	230	220	1	3.922
JT-XXGSD-51240		275	204	280	62	2	315	1110	700	248	232	2	11.78
JT-XXGSD-51340		335	205	340	110	4	595	2220	470	283	257	3	41.79
JT-XXGSD-51144	220	267	223	270	37	1.1	178	735	900	250	240	1	4.6
JT-XXGSD-51244	220	295	224	300	63	2	351	1320	700	268	252	2	13
JT-XXGSD-51148	240	297	243	300	45	1.5	234	965	800	276	264	1.5	7.55
JT-XXGSD-51248	240	335	244	340	78	2.1	462	1860	600	299	281	2	23
JT-XXGSD-51152	260	317	263	320	45	1.5	238	1020	800	296	284	1.5	8.1
JT-XXGSD-51252	260	355	264	360	79	2.1	475	2000	560	319	301	2	25
JT-XXGSD-51156	280	347	283	350	53	1.5	319	1340	700	322	308	1.5	12
JT-XXGSD-51256	280	375	284	380	80	2.1	494	2160	560	339	321		26.5
JT-XXGSD-51160	300	376	304	380	62	2	364	1600	630	348	332	2	17.5
JT-XXGSD-51260	300	415	304	420	95	3	605	3000	630	371	349	2.5	42
JT-XXGSD-51164	320	396	324	400	63	2	371	1700	600	368	352	2	19
JT-XXGSD-51264	320	435	325	440	95	3	572	3000	600	391	369	2.5	45.5
JT-XXGSD-51168	340	416	344	420	64	2	323	1768	600	388	372	2	19.9
JT-XXGSD-51268	340	455	345	460	96	3	465	2495	450	411	389	2.5	44.6
JT-XXGSD-51172	360	436	364	440	65	2	331	1890	560	408	392	2	23.9
JT-XXGSD-51272	360	495	365	500	110	4	610	3591	400	443	417	3	64.7
JT-XXGSD-51176	380	456	384	460	65	2	397	2200	750	428	412	2	23
JT-XXGSD-51180	400	476	404	480			403	2280	700	448	432		24
JT-XXGSD-51184	420	496	424	500			410	2400	700	468	452		25.5
JT-XXGSD-51188	440	536	444	540	80	2.1	527	3250	600	499	481		42
JT-XXGSD-51192	460	556	464	560			527	3250	600	519	501		43.5
JT-XXGSD-51196	480	576	484	580			540	3550	560	539	521		45.5

1Kgf=9.81N

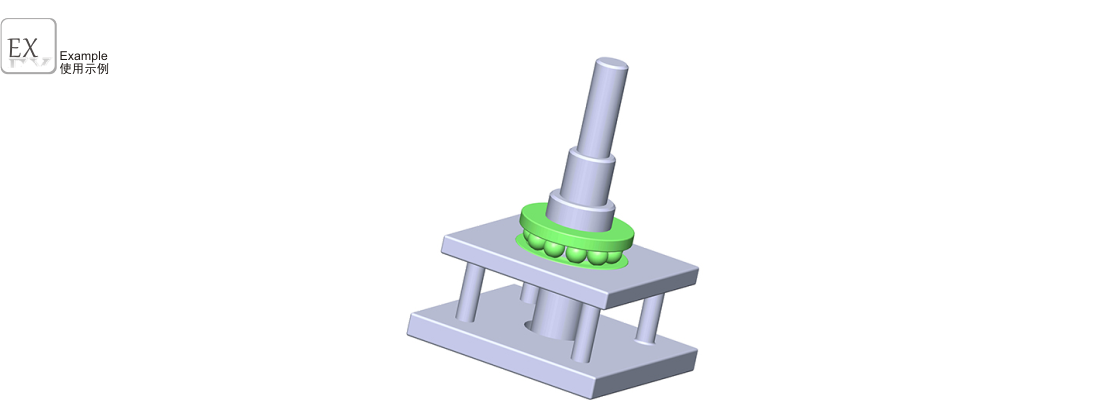

通过推力球轴承支撑传送工件，轴承的轴圈、座圈和滚动体是分离的，可以分别装拆，主要用于转速较低的机件上。
