浮动接头嵌入型通孔型外螺纹型内螺纹型

图片仅供参考

浮动接头嵌入型通孔型外螺纹型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UQZSD	S45C	发黑	嵌入型 ● 外螺纹型
JT-UQZSU	SUS304	—	嵌入型 ● 外螺纹型
JT-UQZDD	S45C	发黑	嵌入型 ● 内螺纹型
JT-UQZDU	SUS304	—	嵌入型 ● 内螺纹型
JT-UQZQD	S45C	发黑	通孔型 ● 外螺纹型
JT-UQZQU	SUS304	—	通孔型 ● 外螺纹型
JT-UQZFD	S45C	发黑	通孔型 ● 内螺纹型

选型参数

选型表

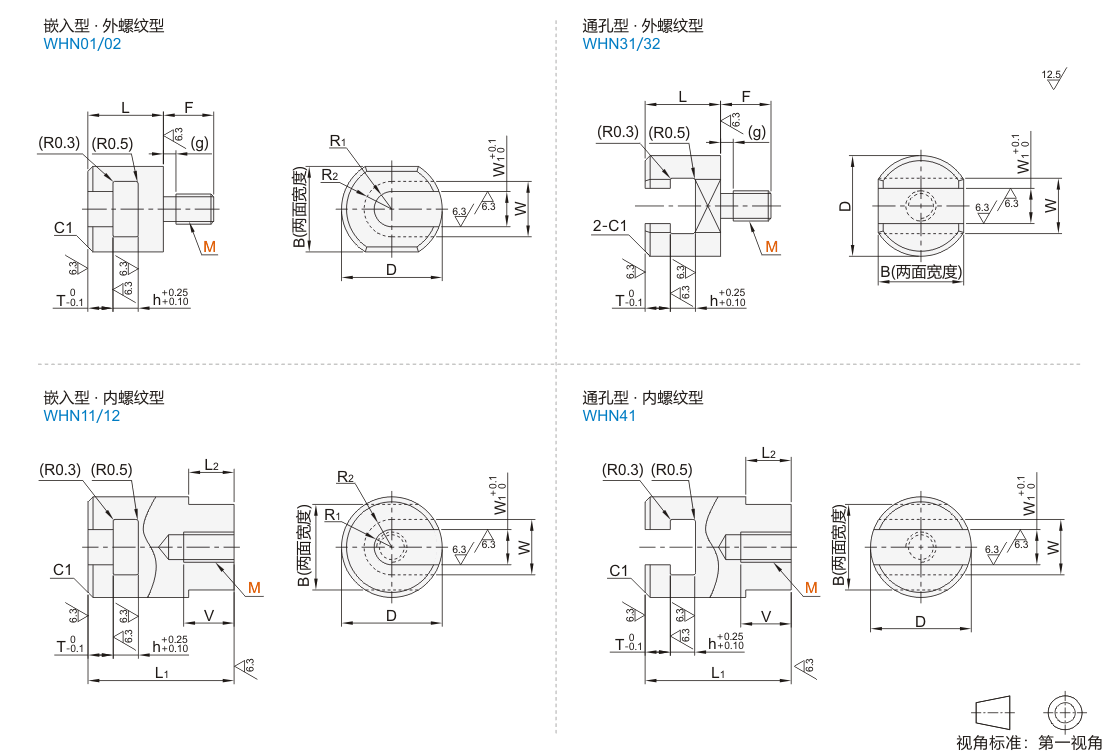

型号		螺距	D	W	W1	R1 (W1/2)	R2 (W/2)	B	L	L1	L2	T	h	V	F	(g)	前端连接接头适用D
代码	M	螺距	D	W	W1	R1 (W1/2)	R2 (W/2)	B	L	L1	L2	T	h	V	F	(g)	前端连接接头适用D
嵌入型 JT-UQZSD JT-UQZSU JT-UQZDD JT-UQZDU 通孔型 JT-UQZQD JT-UQZQU JT-UQZFD	4	0.7	15	8	5	2.5	4	13	12	21	7.2	4	4	6	6	2	8
	5	0.8	18	9	6	3	4.5	15	12	24	8.2	4	4	8	7	2	10
	6	1.0	20	11	7	3.5	5.5	17	15	29	9.2	5	5	10	10	2.5	12
	8	1.25	22	13	9	4.5	6.5	19	15	32	10.2	5	5	12	12	2.5	16
	10	1.25	28	17	12	6	8.5	25	—	38	11.2	6	6	15	—	—	20
	10	1.5	28	17	12	6	8.5	25	18	—	—			—	14	3	20
	14	1.5	33	21	15	7.5	10.5	30	—	44	13.2			21	—	—	25
	16	2.0	33	21	15	7.5	10.5	30	20	—	—			—	20	3	25
