带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGHGSD	标准型	SCr440	发黑
JT-VGHFSD	带内六角孔型	SCr440	发黑
JT-VGHGSQ	标准型	SCr440	无电解镀镍
JT-VGHFSQ	带内六角孔型	SCr440	无电解镀镍
JT-VGHGSL	标准型	SCr440	—
JT-VGHFSL	带内六角孔型	SCr440	—
JT-VGHGDD	标准型	SUS304	—
JT-VGHFDD	带内六角孔型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

直径(d)	0 -0.15	为参考尺寸。

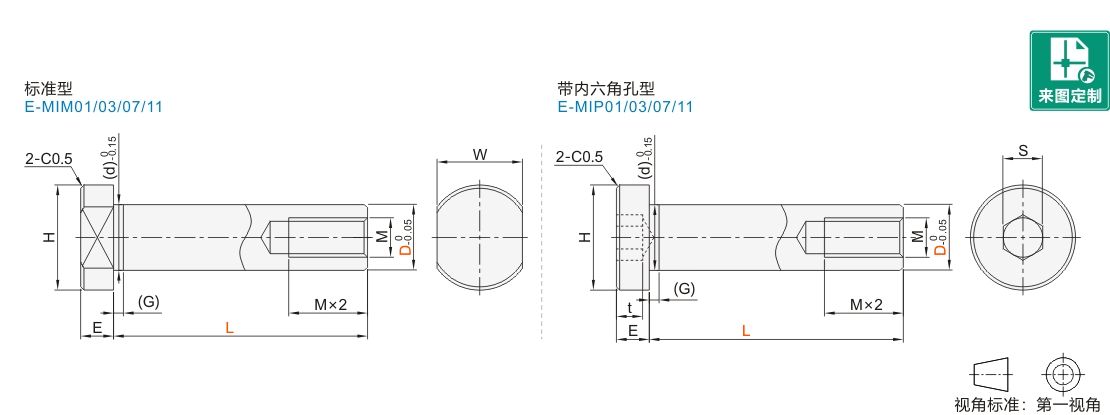

选型参数

标准型

型号		L 最小单位0.1	H	W	(d)	(G)	E	M
代码	D	L 最小单位0.1	H	W	(d)	(G)	E	M
(SCr440) JT-VGHGSD JT-VGHGSQ JT-VGHGSL (SUS304) JT-VGHGDD	6	15.0~110.0	10	8	5.8	1.5	5	M3
	8	15.0~110.0	13	10	7.8			M5
	10	20.0~110.0	16	13	9.8			M6
	12	20.0~220.0	18	14	11.8			M6
	13	25.0~220.0	24	21	12.8			M8
	14				13.8
	15				14.8
	16	30.0~220.0			15.8			M10
	17				16.8			M12
	18				17.8
	20	35.0~220.0	27	23	19.8
	22		27	23	21.8			M16
	25		30	27	24.8			M16

带内六角孔型

型号		L 最小单位0.1	H	E	S	t	(d)	(G)	M
代码	D	L 最小单位0.1	H	E	S	t	(d)	(G)	M
(SCr440) JT-VGHFSD JT-VGHFSQ JT-VGHFSL (SUS304) JT-VGHFDD	6	15.0~110.0	10	5	3	2	5.8	1.5	M3
	8	20.0~110.0	13		5	3	7.8		M5
	10	25.0~110.0	16		6	4	9.8		M6
	12	25.0~220.0	18				11.8		M6
	13	30.0~220.0	24				12.8		M8
	14				8	5	13.8
	15						14.8
	16	35.0~220.0					15.8		M10
	17						16.8		M12
	18						17.8
	20	40.0~220.0	27		10	6	19.8
	22	40.0~220.0	27		10	6	21.8		M16
	25	55.0~220.0	30		12	8	24.8		M16

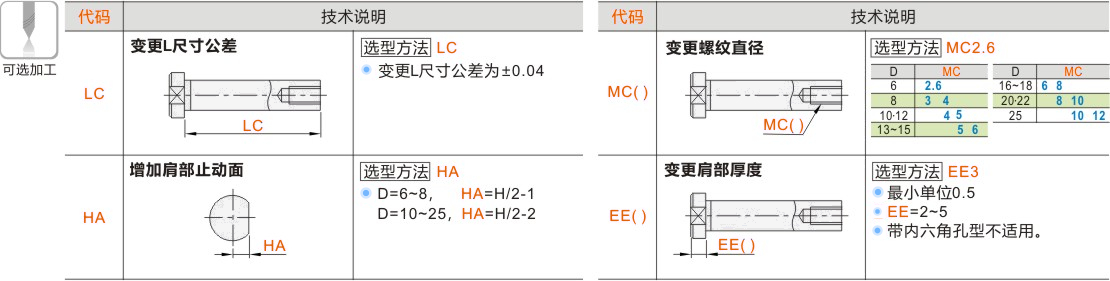

可选加工参数
