双侧轴承链轮

图片仅供参考

双侧轴承链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 轴承	热处理	表面处理	类型
JT-KIDSD	S45C	钢	齿顶高频	发黑	双侧轴承型
JT-KIDDD	SUS304	不锈钢	—	—	双侧轴承型

H值中带※号数据的链轮轮毂上有槽

系列	齿数	S	GD
35	10	4.4	20
	12		26
	13		29
40	10	5.2	27
	11		31
	12		35
50	12	6.4	44
50	13	6.4	49

选型参数

选型表

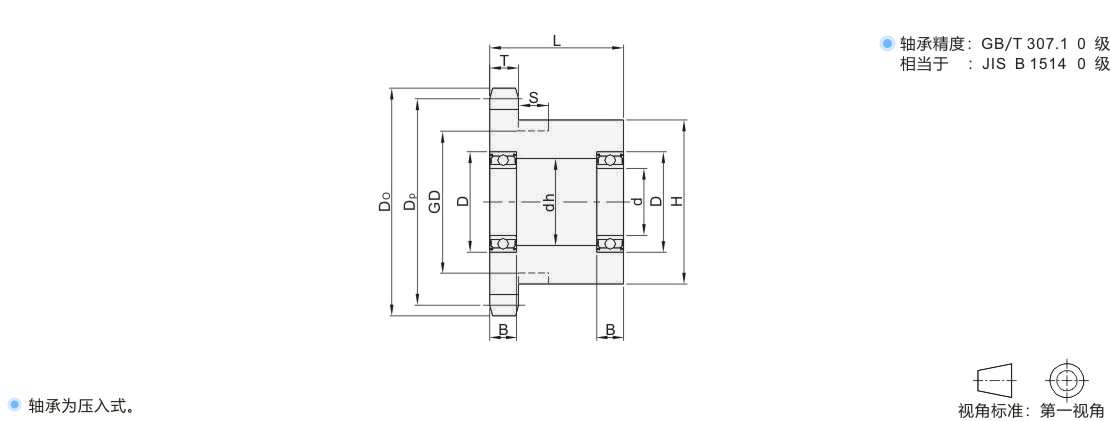

型号		齿数	Do	Dp	dh	轮毂		T	轴承尺寸
代码	系列					H	L		轴承型号×数量	d	D	B	动额定负载(Kn)
代码	系列					H	L		轴承型号×数量	d	D	B	钢	不锈钢
JT-KIDSD JT-KIDDD	35	10	35	30.82	13	24.5※	20	4.3	BAY6700ZZ×2	10	15	4	0.85	0.68
		12	41	36.8	18	30.5※			BAY6801ZZ×2	12	21	5	1.92	1.63
		13	44	39.8	18	32※			BAY6801ZZ×2		21	5	1.92	1.63
		14	47	42.81	21	32※			BAY6901ZZ×2		24	6	2.89	2.45
		15	51	45.81	24	35			BAY6001ZZ×2		28	8	5.1	4.35
		16	54	48.82	24	37			BAY6001ZZ×2		28	8	5.1	4.35
		18	60	54.85	28	44			BAY6002ZZ×2	15	32	9	5.6	4.76
		20	66	60.89		50
		21	69	63.91		53
		22*	72	66.93		56								—
		25	81	76	34	53	22		BAY6904ZZ×2	20	37		6.4	5.42
		32	102	97.18	34	53	22		BAY6904ZZ×2	20	37		6.4	5.42
	40	10	47	41.1	18	32※	22	7.2	BAY6801ZZ×2	12	21	5	1.92	1.63
		11	51	45.08	21	36※			BAY6901ZZ×2		24	6	2.89	2.45
		12	55	49.JT-VMPSLCSFZMPNZFZ	24	40※			BAY6001ZZ×2		28	8	5.1	4.35
		13	59	53.JT-VMPSLCSFZMPNZFZ		37
		14	63	57.JT-VMPSLCSFZMPNZFZ		42
		15	67	61.08	28	46			BAY6002ZZ×2	15	32	9	5.6	4.76
		16	71	65.1	28	50			BAY6002ZZ×2	15	32		5.6	4.76
		17	76	69.12	34	54			BAY6904ZZ×2	20	37		6.4	5.42
		18	80	73.14		57
		19	84	77.16		62
		20	88	81.18	36	67	25		BAY6905ZZ×2	25	42		7.05	5.6
		24	104	97.3		63
		25	108	101.33
		26	112	105.36
		30*	128	121.5										—
	50	12	69	61.34	29	50※	25	8.7	BAY6202ZZ×2	15	35	11	7.75	6.5
		13*	74	66.34		51※								—
		14	79	71.34		52								6.5
		15	84	76.35	34	57			BAY6904ZZ×2	20	37	9	6.4	5.42
		17	94	86.39	34	67			BAY6904ZZ×2	20	37	9	6.4	5.42
		18	100	91.42	41	72	28		BAY6005ZZ×2	25	47	12	10.1	8.59
		20	110	101.48	41	73			BAY6005ZZ×2	25	47	12	10.1	8.59
		24	130	121.62	48				BAY6006ZZ×2	30	55	13	13.2	11.2
		28	150	141.79	49				BAY6907ZZ×2	35	55	10	9.55	9.27
	60	12*	83	73.6	29	51	32	11.7	BAY6202ZZ×2	15	35	11	7.75	—
		14*	95	85.61	40	62			BAY6204ZZ×2	20	47	14	12.8
		15*	101	91.62	40	68			BAY6204ZZ×2	20	47	14	12.8
		17*	113	103.67	45	73			BAY6205ZZ×2	25	52	15	14
		19*	126	115.74	55	83	40		BAY6206ZZ×2	30	62	16	19.5
		20*	132	121.78
		21*	138	127.82
		22*	144	133.86
		25*	162	151.99	60				BAY6207ZZ×2	35	72	17	25.7
		30*	193	182.25	60				BAY6207ZZ×2	35	72	17	25.7

JT-KIDDD无带*号规格。
