双衬反向沉孔型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

型号 / 代码	代码分类	型号 / d	型号 / d	D	D	L	L	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N) / C(动)	基本额定负载(N) / Co(静)	静态允许力矩(N·m)	重量(g) / 圆法兰型	重量(g) / 方法兰型	重量(g) / 对边法兰型
JT-VICSQD	圆法兰型	8	0 -0.009	15	0 -0.026	45	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.015	4	0.015	466	777	4.31	51
JT-VICSQU	方法兰型	8	0 -0.009	15	0 -0.026	45	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.015	4	0.015	466	777	4.31		43
JT-VICSQQ	对边法兰型	8	0 -0.009	15	0 -0.026	45	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.015	4	0.015	466	777	4.31			47
JT-VICSQD	圆法兰型	10	0 -0.009	19	0 -0.026	55	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.015	4	0.015	649	879	7.24	98
JT-VICSQU	方法兰型	10	0 -0.009	19	0 -0.026	55	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.015	4	0.015	649	879	7.24		78
JT-VICSQQ	对边法兰型	10	0 -0.009	19	0 -0.026	55	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.015	4	0.015	649	879	7.24			90
JT-VICSQD	圆法兰型	12	0 -0.009	21	0 -0.026	57	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.015	4	0.015	670	885	10.9	110
JT-VICSQU	方法兰型	12	0 -0.009	21	0 -0.026	57	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.015	4	0.015	670	885	10.9		90
JT-VICSQQ	对边法兰型	12	0 -0.009	21	0 -0.026	57	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.015	4	0.015	670	885	10.9			102
JT-VICSQD	圆法兰型	16	0 -0.009	28	0 -0.026	70	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.015	5	0.015	1247	2041	19.7	190
JT-VICSQU	方法兰型	16	0 -0.009	28	0 -0.026	70	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.015	5	0.015	1247	2041	19.7		165
JT-VICSQQ	对边法兰型	16	0 -0.009	28	0 -0.026	70	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.015	5	0.015	1247	2041	19.7			182
JT-VICSQD	圆法兰型	20	0 -0.010	32	0 -0.037	80	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1453	2689	26.8	260
JT-VICSQU	方法兰型	20	0 -0.010	32	0 -0.037	80	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1453	2689	26.8		225
JT-VICSQQ	对边法兰型	20	0 -0.010	32	0 -0.037	80	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1453	2689	26.8			247
JT-VICSQD	圆法兰型	25	0 -0.010	40	0 -0.037	112	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.020	6	0.020	1779	4092	43.4	540
JT-VICSQU	方法兰型	25	0 -0.010	40	0 -0.037	112	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.020	6	0.020	1779	4092	43.4		500
JT-VICSQQ	对边法兰型	25	0 -0.010	40	0 -0.037	112	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.020	6	0.020	1779	4092	43.4			525
JT-VICSQD	圆法兰型	30	0 -0.010	45	0 -0.037	123	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.020	6	0.020	2484	5352	82.8	680
JT-VICSQU	方法兰型	30	0 -0.010	45	0 -0.037	123	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.020	6	0.020	2484	5352	82.8		590
JT-VICSQQ	对边法兰型	30	0 -0.010	45	0 -0.037	123	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.020	6	0.020	2484	5352	82.8			645
JT-VICSQD	圆法兰型	35	0 -0.012	52	0 -0.040	135	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.025	6	0.025	2698	6051	105	1020
JT-VICSQU	方法兰型	35	0 -0.012	52	0 -0.040	135	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.025	6	0.025	2698	6051	105		930
JT-VICSQQ	对边法兰型	35	0 -0.012	52	0 -0.040	135	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.025	6	0.025	2698	6051	105			940
JT-VICSQD	圆法兰型	40	0 -0.012	60	0 -0.040	151	±0.6	96	13	9	14	8.1	78	75	45	64	0.025	6	0.025	3670	9555	145	1550
JT-VICSQU	方法兰型	40	0 -0.012	60	0 -0.040	151	±0.6	96	13	9	14	8.1	78	75	45	64	0.025	6	0.025	3670	9555	145		1380
JT-VICSQQ	对边法兰型	40	0 -0.012	60	0 -0.040	151	±0.6	96	13	9	14	8.1	78	75	45	64	0.025	6	0.025	3670	9555	145			1420
JT-VICSQD	圆法兰型	50	0 -0.012	80	0 -0.040	192	±0.6	116	13	9	14	8.1	98	92	56	80	0.025	6	0.025	7485	17287	395	3600
JT-VICSQU	方法兰型	50	0 -0.012	80	0 -0.040	192	±0.6	116	13	9	14	8.1	98	92	56	80	0.025	6	0.025	7485	17287	395		3400
JT-VICSQQ	对边法兰型	50	0 -0.012	80	0 -0.040	192	±0.6	116	13	9	14	8.1	98	92	56	80	0.025	6	0.025	7485	17287	395			3430

1Kgf=9.81N

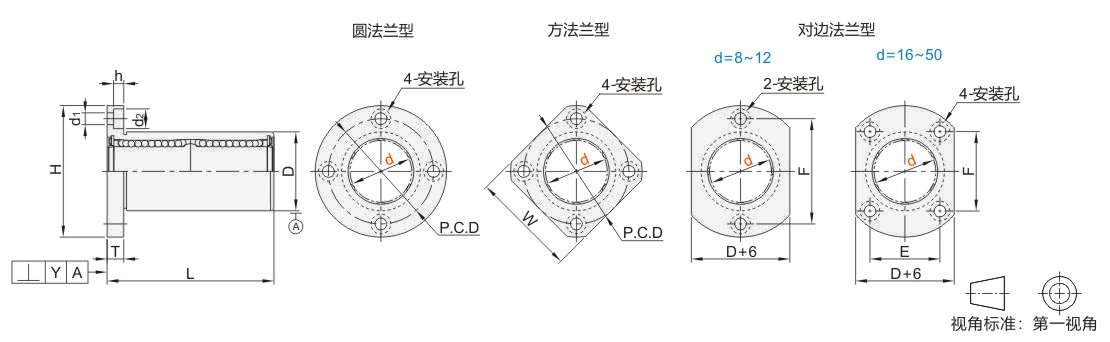

技术图档

代码	类型		材质	轴套硬度	表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-VICSQD	双衬型	圆法兰型	SUJ2	56HRC~	镀硬铬	GCr15	树脂	丁腈橡胶	-15~80°C
JT-VICSQU		方法兰型
JT-VICSQQ		对边法兰型

产品特点
产品采用双循环结构设计产品尺寸更长，具有较高的静态和动态负载能力。
产品采用反向沉孔设计，满足需要反向安装需求设计；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
产品外表面镀硬铬处理，镀层硬度高，耐磨性好；
新能源锂电行业特色产品，满足禁铜禁锌禁镍，且具有良好的防锈效果；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90；

建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
滚珠硬度58~65HRC，配套导向轴注意硬度合理适配。
