C型槽钢链条导向件

图片仅供参考

C型槽钢链条导向件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 滑轨	材质 / C型槽钢	类型
JT-KCUDD	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型单排
JT-KCUFD	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型单排
JT-KCUDU	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型单排
JT-KCUFU	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型单排
JT-KCUDQ	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型双排
JT-KCUFQ	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型双排
JT-KCUDF	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型双排
JT-KCUFF	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型双排
JT-KCUDX	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凹型单排
JT-KCUFX	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凹型单排
JT-KCUDL	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凹型单排
JT-KCUFL	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凹型单排

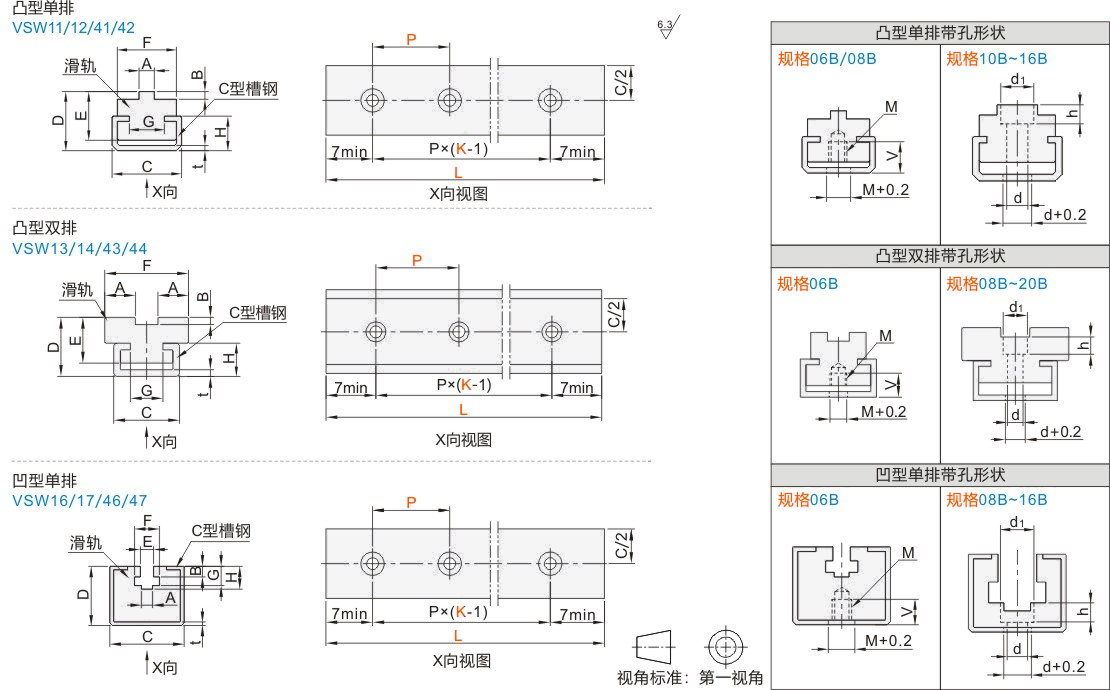

选型参数

无孔型(凸型单排/凹型单排)

型号		L 选择	A	B	C	D	E	F	G	H	t	重量（kg/m）
代码	规格	L 选择	A	B	C	D	E	F	G	H	t	重量（kg/m）
凸型单排 JT-KCUDD(钢) JT-KCUDU(不锈钢)	06B	450 950 2000	5.4	1.5	20	17	14	17	10	10	1.5	0.67
	08B		7.4	2.2								0.69
	10B		9.3	2.6								0.69
	12B		11.3	2.4				20	14	12	2	1.12
	16B		16	3.5	28	18		24	18	13	2	1.46
凹型单排 JT-KCUDX(钢) JT-KCUDL(不锈钢)	06B	450 950 2000	4	5.5	30	24	6.6	9.4	8.9	10	1.5	1.46
	08B		5	7.4			8.9	12.8	11.5	13		1.40
	10B		6	9.3			10.6	15.4	13.5	14.7		1.34
	12B		7	11.3			12.4	17	15.9	17.5		1.28
	16B		10	16	45	40	16.4	24	25.7	27.7	2	1.46

无孔型(凸型双排)

型号			L 选择	A	B	C	D	E	F	G	H	t	重量（kg/m）
代码		规格	L 选择	A	B	C	D	E	F	G	H	t	重量（kg/m）
JT-KCUDQ(钢) JT-KCUDF(不锈钢)		06B	450 950 2000	5.3	1.5	20	17	14	15.6	10	10	1.5	0.71
		08B		7.2	2.2				21.2	10	10		0.75
		10B		9	2.6				25.6	14	12		1.04
		12B		10.9	2.4	28	20	15	30.4	14	12		1.17
		16B		15.8	3.5	38	27	20	47.8	22	18		1.73
		20B		18.2	4.5	60	30	22	54.7	36	20		2.40

带孔型(凸型单排/凹型单排)

型号		L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量（kg/m）
代码	规格	L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量（kg/m）
凸型单排 JT-KCUFD(钢) JT-KCUFU(不锈钢)	06B	200~2000	0~10 孔数1不可指定	50~500	5.4	1.5	20	17	14	17	10	10	1.5	M4	6	—	—	—	0.67
	08B				7.4	2.2								M5	7.5	—	—	—	0.69
	10B				9.3	2.6								—	—	4.5	7.5	5	0.69
	12B				11.3	2.4				20	14	12	2			5.5	9	6	1.12
	16B				16	3.5	28	18	14	24	18	13	2			5.5	9	6	1.34
凹型单排 JT-KCUFX(钢) JT-KCUFL(不锈钢)	06B	200~2000	0~10 孔数1不可指定	50~500	4	5.5	30	24	6.6	9.4	8.9	10	1.5	M6	9	—	—	—	1.46
	08B				5	7.4			8.9	12.8	11.5	13		—	—	4.5	7.5	5	1.40
	10B				6	9.3			10.6	15.4	13.5	14.7				5.5	9	6	1.34
	12B		0		7	11.3			12.4	17	15.9	17.5				—	—	—	1.28
	16B		0		10	16	45	40	16.4	24	25.7	27.7	2			—	—	—	1.46

带孔型(凸型双排)

型号		L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量（kg/m）
代码	规格	L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量（kg/m）
JT-KCUFQ(钢) JT-KCUFF(不锈钢)	06B	200~2000	0~10 孔数1不可指定	50~500	5.3	1.5	20	17	14	15.6	10	10	1.5	M5	7.5	—	—	—	0.71
	08B				7.2	2.2				21.2	10	10		—	—	4.5	7.5	5	0.75
	10B				9	2.6				25.6	14	12				4.5	7.5	5	1.04
	12B				10.9	2.4	28	20	15	30.4	14	12				5.5	9	6	1.17
	16B				15.8	3.5	38	27	20	47.8	22	18				6.5	11	7	1.73
	20B				18.2	4.5	60	30	22	54.7	36	20				8.5	13	9	2.40
