直柱型无油衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

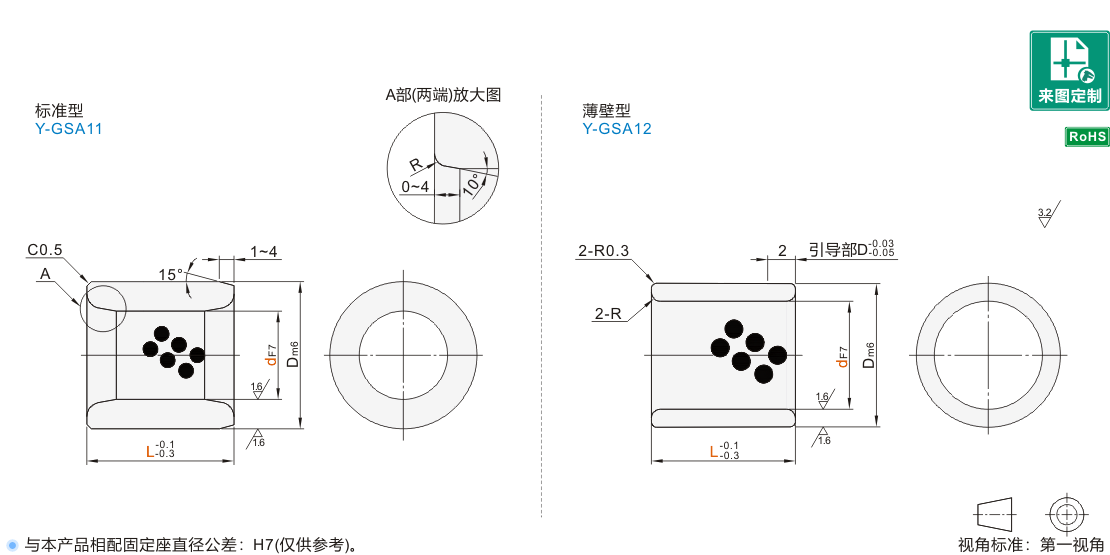

代码	材质	内径公差	外径公差	类型
JT-RSCBDD	高力黄铜(SP2) 镶嵌固体润滑剂	F7	m6	直柱型 ● 标准型
JT-RSCBDU	高力黄铜(SP2) 镶嵌固体润滑剂	F7	m6	直柱型 ● 薄壁型

选型参数

选型表

型号			L	JT-RSCBDD			JT-RSCBDU
代码	dF7		L	Dm6		R	Dm6		R
标准型 JT-RSCBDD 薄壁型 JT-RSCBDU	5	+0.022 +0.010	8 10 12 15 16 20	9	+0.015 +0.006	0.5	7	+0.015 +0.006	0.3
	6	+0.022 +0.010	8 10 12 15 16 20 25	10	+0.015 +0.006		8
	8	+0.028 +0.013	8 10 12 15 16 20 25 30	12	+0.018 +0.007		10
	10	+0.028 +0.013	8 10 12 15 16 20 25 30 35	14			12	+0.018 +0.007
	12	+0.034 +0.016	8 10 12 15 16 20 25 30 35 40	18		1	15		0.4
	13		10 12 15 16 20 25 30 35 40	19	+0.021 +0.008		16
	15		10 12 15 16 20 25 30 35 40 50	21			18
	16		10 12 15 16 20 25 30 35 40 50	22			20	+0.021 +0.008	0.5
	18		10 12 15 16 20 25 30 35 40 50	24			22
	20	+0.041 +0.020	10 12 15 16 20 25 30 35 40 50 60 70	28		1.5	24
	20A		10 12 15 16 20 25 30 35 40 50 60 70	30		2	—	—	—
	25		12 15 16 20 25 30 35 40 50 60 70	33	+0.025 +0.009	1.5	29	+0.021 +0.008	0.5
	25A		12 15 16 20 25 30 35 40 50 60 70 80	35		2	—	—	—
	30		12 15 16 20 25 30 35 40 50 60 70 80	38		1.5	34	+0.025 +0.009	0.5
	35	+0.050 +0.025	16 20 25 30 35 40 50 60 70 80	44		1.5	40		0.8
	40		20 25 30 35 40 50 60 70 80	50		2	45
	50		25 30 35 40 50 60 70 80	62	+0.030 +0.011	2.5	55	+0.030 +0.011
	60	+0.060 +0.030	40 50 60 70 80	75	+0.030 +0.011	3	—	—	—
	80	+0.060 +0.030	50 60 70 80	96	+0.035 +0.013
	100	+0.071	70 80 100	120	+0.035 +0.013
