线性滚珠衬套单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IZVSQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	单衬型 ● 圆法兰型
JT-IZVDQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	单衬型 ● 方法兰型
JT-IZVUQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	单衬型 ● 对边法兰型
JT-IZSSQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	双衬型 ● 圆法兰型
JT-IZSDQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	双衬型 ● 方法兰型
JT-IZSUQ	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20～80°C	双衬型 ● 对边法兰型

产品特点
产品高级精度，保持架采用铝合金材质，重量轻；
产品不仅可以进行直线运动，还可以进行旋转运动，但直线运动行程有限；
由于滚珠处于保持器单个独立分离的孔内，不论是旋转运动还是直线往复运动，都能顺畅运转；
带法兰线性滚珠衬套使轴向定位更简单，无需增加轴承座即可快速安装。
轴套、滚珠材质SUJ2相当于GCr15。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
产品可做直线旋转复合运动，但直线运动行程有限，详细数据见参数表中“最大行程”参数。

选型参数

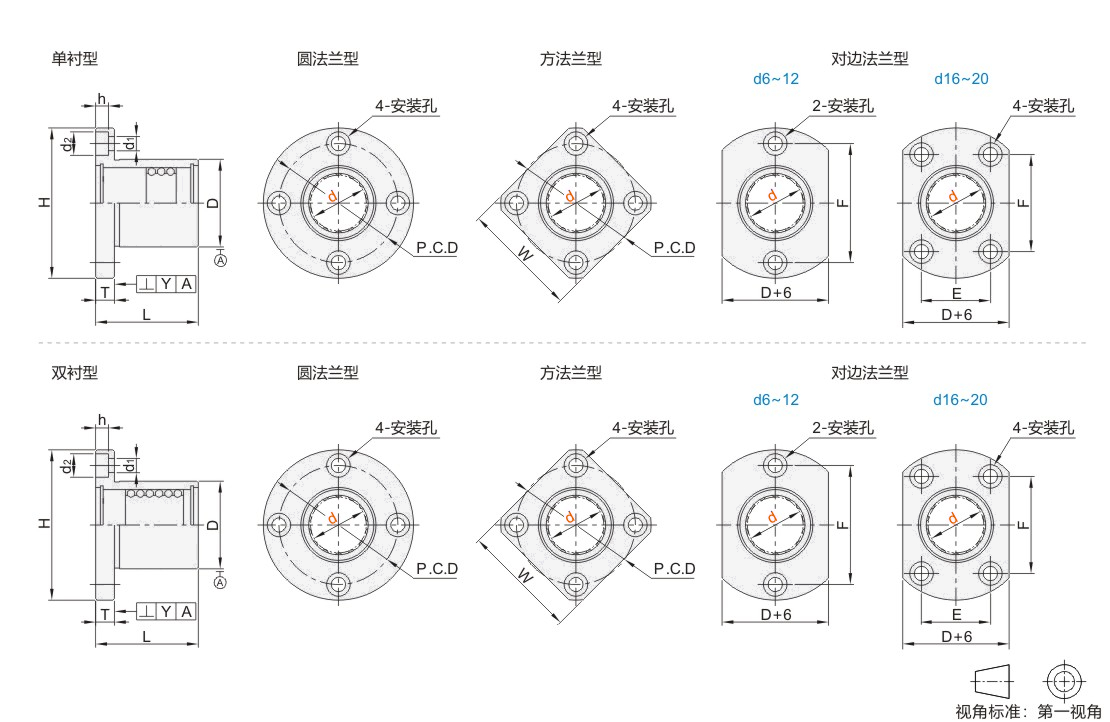

单衬型

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
JT-IZVSQ JT-IZVDQ JT-IZVUQ	6	0 -0.009	12	0 -0.013	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.012	0.012	15	3	228	188	23	17	20
	8		15	0 -0.013	24		32	5	3.5	6	3.1	24	25		24			24		334	317	41	33	37
	10		19	0 -0.016	29		40	6	4.5	7.5	4.1	29	30		29			30		649	571	71	51	63
	12		21		30		42					32	32		32			32		1009	708	67	48	59
	16		28		37		48					38	37	22	31			40		1202	1049	119	103	111
	20	0 -0.010	32	0 -0.019	42		54	8	5.5	9	5.1	43	42	24	36	0.015	0.015	46		1448	1359	176	141	163

1N=0.102kgf

双衬型

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
JT-IZSSQ JT-IZSDQ JT-IZSUQ	6	0 -0.009	12	0 -0.013	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.012	0.012	7	6	398	376	24	18	21
	8		15	0 -0.013	24		32	5	3.5	6	3.1	24	25		24			8		636	633	43	35	39
	10		19	0 -0.016	29		40	6	4.5	7.5	4.1	29	30		29					1236	1143	74	54	66
	12		21		30		42					32	32		32					1335	1258	71	52	63
	16		28		37		48					38	37	22	31			16		2099	2359	126	110	118
	20	0 -0.010	32	0 -0.019	42		54	8	5.5	9	5.1	43	42	24	36	0.015	0.015	28		2603	2813	184	149	171

1N=0.102kgf
