方形丝杠支座组件固定侧垂直/侧面安装

图片仅供参考

方形丝杠支座组件固定侧垂直/侧面安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXXG	S45C	SUJ2	发黑	中心高指定型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、

高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝附铜片	2
⑥	紧固螺帽	1
⑦	油封(Ø8以下1个)	2

选型参数

选型表

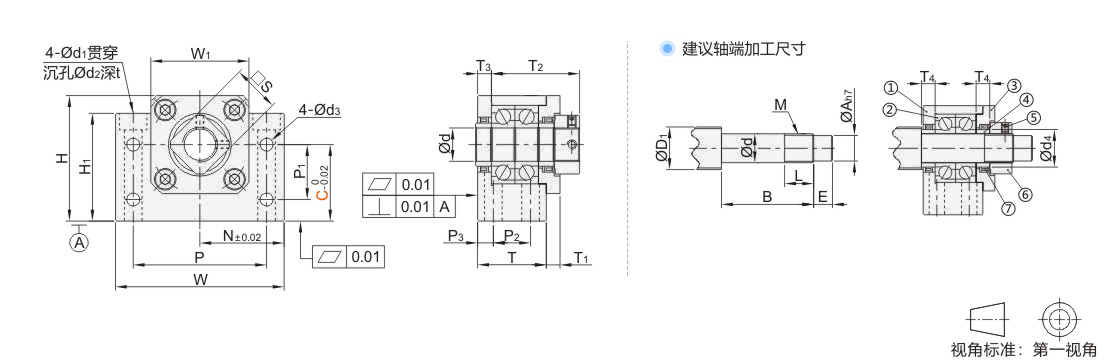

型号		C 最小单位0.5	Ød	T	T1	T2	T3	W	H	W1	H1	P	P1	P2	P3	Ød1	Ød2	t	N
代码	规格	C 最小单位0.5	Ød	T	T1	T2	T3	W	H	W1	H1	P	P1	P2	P3	Ød1	Ød2	t	N
JT-IVXXG	10	18～40	10	25	5	29.5	5	60	C+17	34	C+10.5	46	15	13	6	6.6	11	5	30
	12	18～40	12	25	5	29.5	5	60	C+18	35	C+7.5	46	18	13				1.5	30
	15	20～40	15	27	6	32	6	70	C+20	40	C+10	54	18	15				6.5	35
	17	25～45	17	35	9	44	7	86	C+25	50	C+16	68	28	19	8	9	14	8.6	43
	20	26～50	20	35	8	43	8	88	C+26	52	C+16	70	22	19	8	9	14	8.5	44
	25	32～60	25	42	12	54	9	106	C+32	64	C+22	85	33	22	10	11	17.5	11	53
	30	38～60	30	45	14	61	9	128	C+38	76	C+27	102	33	23	11	14	20	13	64
	35	44～70	35	50	14	67	12	140	C+44	88	C+27	114	35	26	12	14	20	13	70
	40	50～80	40	61	18	76	15	160	C+50	100	C+30	130	37	33	14	18	26	17.5	80

型号		Ød3	S	油封适用轴径 Ød4	建议轴端加工尺寸
型号					搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格				ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXXG	10	5.5	16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	16	5.5
	12		19	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×1.0	14	5.5
	15		22	19.4	18/20	15	-0.005 -0.014	12	40	20	M15×1.0	12	6
	17	6.6	24	24.4	20/25	17	-0.005 -0.014	15	53	23	M17×1.0	17	7
	20	6.6	30	27.4	25/28	20	-0.005 -0.014	17	53	25	M20×1.0	15	8
	25	9	35	31.4	32/36	25	-0.005 -0.014	20	65	30	M25×1.5	18	9
	30	11	40	37.4	36/40	30	-0.005 -0.015	25	72	38	M30×1.5	25	9
	35	11	50	44.4	45	35	-0.008 -0.018	30	82	45	M35×1.5	26	12
	40	14	50	49.4	50	40	-0.008 -0.018	35	94	50	M40×1.5	30	15
