产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVUF	A6061	本色硬质阳极氧化	圆形滑轨
JT-HNVUO	ZDC	—	圆形滑块
JT-HNVUX	ADC	本色阳极氧化	圆形滑块

特点：
● 可定制E≠F；
● 浮动式滑块可做偏差
和平行度误差补偿；
● 易于安装，免维护；
● 轻质，安静运行。
典型应用领域：
● 农业机械；
● 车辆
● 医疗：
● 包装工业；
● 家具；
● 机器人：
● 钣金。

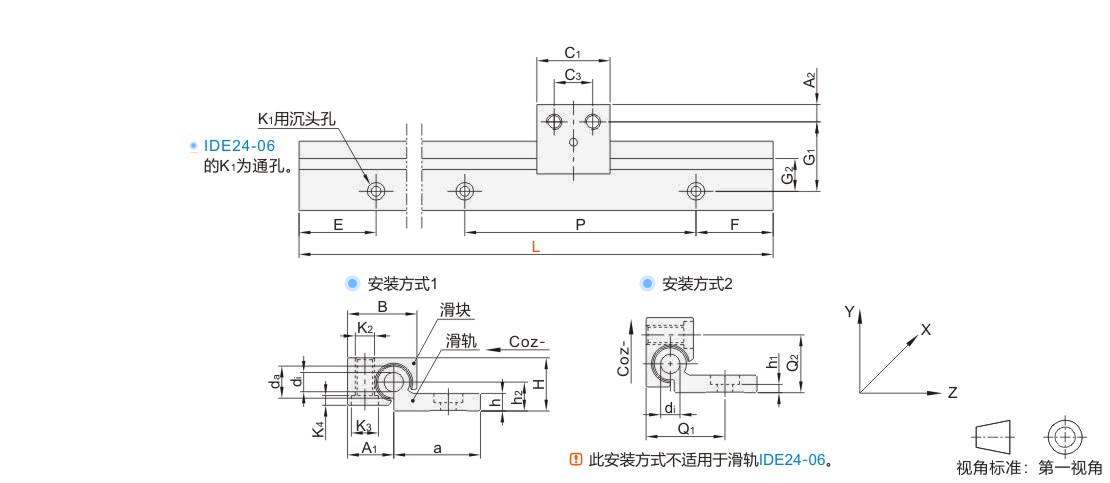

选型参数

圆形滑轨

型号								L 最小单位1	P	H		da		di		a	h			h1	h2		G1		G2		A1		Q1	Q2	K1 用于螺栓	ly (mm⁴)		lz (mm⁴)			wby (mm³)		wbz (mm³)		参考重量 (kg/m)
代码		配合滑块规格						L 最小单位1	P	H		da		di		a	h			h1	h2		G1		G2		A1		Q1	Q2	K1 用于螺栓	ly (mm⁴)		lz (mm⁴)			wby (mm³)		wbz (mm³)		参考重量 (kg/m)
JT-HNVUF		06						160～4000	120	18		10		—		27	5.5			5.5	9		27		17		16.5		—	—	M6	19000		2850			1000		310		0.62
		10								27		16		8			7.5			3.5	14		33		19		25		32	28	M8	36000		12900			1800		940		0.98
		16								36		20		10.2			9.5			4.5	20		38		21		30		37	37	M8	57100		35000			2700		1900		1.32
		20						200～4000	150	45		25		14		32	11.5			5.5	25		46.5		25.5		37.5		45.5	46	M10	129000		86000			4900		3800		2.03

圆形滑块

型号				浮动式滑块	B	C1	C3	A2	K2	K3	K4	静态载荷			参考重量 (kg/pcs)
代码			配合滑轨规格	浮动式滑块	B	C1	C3	A2	K2	K3	K4	Coy(N)	Coz+(N)	Coz-(N)	参考重量 (kg/pcs)
ZDC JT-HNVUO			10	N(不选择) C(浮动式间隙±0.2)	26	29	16	6.5	M6	9.5	3.5	1200	1200	250	0.041
			16	N(不选择) C(浮动式间隙±0.2)	34.5	36	18	9	M8	13	4	2100	2100	400	0.1
			20	N(不选择)	42.5	45	27			14		3200	3200	500	0.19
			20	C(浮动式滑块间隙±0.25)	42.5	45	27			14		3200	3200	500	0.19
			25	N(不选择)	52.5	58	36	11	M10	15	5	4800	4800	950	0.425
ADC JT-HNVUX			10	N(不选择)	26	29	16	6.5	M6	9.5	3.5	1200	1200	250	0.02
			16		34.5	36	18	9	M8	13	4	2100	2100	400	0.048
			20		42.5	45	27	9	M8	14	4	3200	3200	500	0.099
			25		52.5	58	36	11	M10	15	5	4800	4800	950	0.25

N(安装孔数)/E(螺钉中心孔至端面距离)

P	L(滑轨长度)	N(安装孔数)	E/F		P	L(滑轨长度)	N(安装孔数)	E/F
120	160～279	2	E/F=[L-(N-1)×120]/2		150	200～349	2	E/F=[L-(N-1)×150]/2
	280～399	3				350～499	3
	400～519	4				500～649	4
	520～639	5				650～799	5
	640～759	6				800～949	6
	760～879	7				950～1099	7
	880～999	8				1100～1249	8
	1000～1119	9				1250～1399	9
	1120～1239	10				1400～1549	10
	1240～1359	11				1550～1699	11
	1360～1479	12				1700～1849	12
	1480～1599	13				1850～1999	13
	1600～1719	14				2000～2149	14
	1720～1839	15				2150～2299	15
	1840～1959	16				2300～2449	16
	1960～2079	17				2450～2599	17
	2080～2199	18				2600～2749	18
	2200～2319	19				2750～2899	19
	2320～2439	20				2900～3049	20
	2440～2559	21				3050～3199	21
	2560～2679	22				3200～3349	22
	2680～2799	23				3350～3499	23
	2800～2919	24				3500～3649	24
	2920～3039	25				3650～3799	25
	3040～3159	26				3800～3949	26
	3160～3279	27				3950～4000	27
	3280～3399	28				/
	3400～3519	29
	3520～3639	30
	3640～3759	31
	3760～3879	32
	3880～3999	33
	4000	34
