滚柱式直线导轨滑块标准型

图片仅供参考

滚柱式直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	滑轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HMBSD	高级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMBSQ	高级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HMBSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMBSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

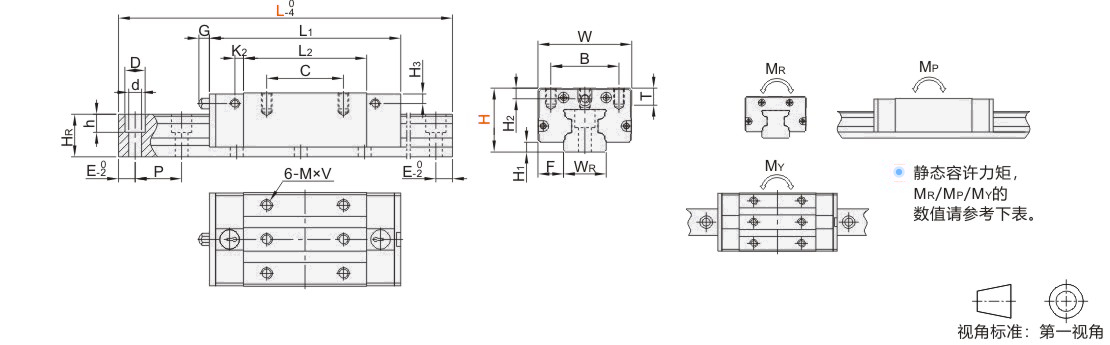

静态容许力矩,MR/MP/MY的数值请参考下表。

选型参数

选型表

型号					L				H1		F		滑块尺寸
代码			H										W		B		C		L1		L2				K2			G			M×V		T			H2	H3
代码			H										W		B		C		L1		L2				K2			G			M×V		T			H2	H3			JT-HMBSD JT-HMBSQ JT-HMBSO JT-HMBSX			40		134~973				4.8		12.5		48		35		35		97.5		65.5				6.6			12			M6×9		9.5			10	10
45		176~1295				6		16		60		40		40		112.4		75.9				8			M8×12		10																																																	10	10
55		176~1295				6.5		18		70		50		50		125.3		82.3				8			M8×14		12			15	15
70		180~1702				8		20.5		86		60		60		154.2		106.5				10			13.5			M10×19		17			20	20
80		206~1945				10		23.5		100		75		75		185.4		129.5				12			13.5			M12×19		18			21	21

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
23	23.5	11	9	7	30	M6×20	29.6	63.8	0.73	0.65	0.65	0.65	3.5
28	27.5	14	12	9	40	M8×25	42.8	91.9	1.27	1.09	1.09	1	5
34	30.5	14	12	9	40	M8×25	57.9	123.5	2.09	1.59	1.59	1.65	7
45	37	20	17	14	52.5	M12×35	92.8	193.8	4.40	3.28	3.28	3.2	11.2
53	43	23	20	16	60	M14×45	132.8	270	7.33	5.49	5.49	5.1	15.6

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E		H	L	N	E
H	最小单位1	(安装孔数)	E		H	最小单位1	(安装孔数)	E
40	134~163	5	E=[L-(N-1)×P]/2		45	616 ~655	16	E=[L-(N-1)×P]/2
	164~193	6				656 ~695	17
	194~223	7				696 ~735	18
	224~253	8				736 ~775	19
	254~283	9				776 ~815	20
	284~313	10				816 ~855	21
	314~343	11				856 ~895	22
	344~373	12				896 ~935	23
	374~403	13				936 ~975	24
	404~433	14				976~1015	25
	434~463	15				1016~1055	26
	464~493	16				1056~1095	27
	494~523	17				1096~1135	28
	524~553	18				1136~1175	29
	554~583	19				1176~1215	30
	584~613	20				1216~1255	31
	614~643	21				1256~1295	32
	644~673	22			55	176~215	5
	674~703	23				216~255	6
	704~733	24				256~295	7
	734~763	25				296~335	8
	764~793	26				336~375	9
	794~823	27				376~415	10
	824~853	28				416~455	11
	854~883	29				456~495	12
	884~913	30				496~535	13
	914~943	31				536~575	14
	944~973	32				576~615	15
45	176~215	5				616~655	16
	216~255	6				656~695	17
	256~295	7				696~735	18
	296~335	8				736~775	19
	336~375	9				776~815	20
	376~415	10				816~855	21
	416~455	11				856~895	22
	456~495	12				896~935	23
	496~535	13				936~975	24
	536~575	14				976~1015	25
	576~615	15				1016~1055	26

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E		H	L	N	E
H	最小单位1	(安装孔数)	E		H	最小单位1	(安装孔数)	E
55	1056~1095	27	E=[L-(N-1)×P]/2		80	206~265	4	E=[L-(N-1)×P]/2
	1096~1135	28				266~325	5
	1136~1175	29				326~385	6
	1176~1215	30			80	386~445	7
	1216~1255	31				446~505	8
	1256~1295	32				506~565	9
70	180~232	4				566~625	10
	233~284	5				626~685	11
	285~337	6				686~745	12
	338~389	7				746~805	13
	390~442	8				806~865	14
	443~494	9				866~925	15
	495~547	10				926~985	16
	548~599	11				986~1045	17
	600~652	12				1046~1105	18
	653~704	13				1106~1165	19
	705~757	14				1166~1225	20
	758~809	15				1226~1285	21
	810~862	16				1286~1345	22
	863~914	17				1346~1405	23
	915~967	18				1406~1465	24
	968~1019	19				1466~1525	25
	1020~1072	20				1526~1585	26
	1073~1124	21				1586~1645	27
	1125~1177	22				1646~1705	28
	1178~1229	23				1706~1765	29
	1230~1282	24				1766~1825	30
	1283~1334	25				1826~1885	31
	1335~1387	26				1886~1945	32
	1388~1439	27			/
	1440~1492	28
	1493~1544	29
	1545~1597	30
	1598~1649	31
	1650~1702	32

P：螺钉孔间距离

E：螺钉中心孔至端面距离

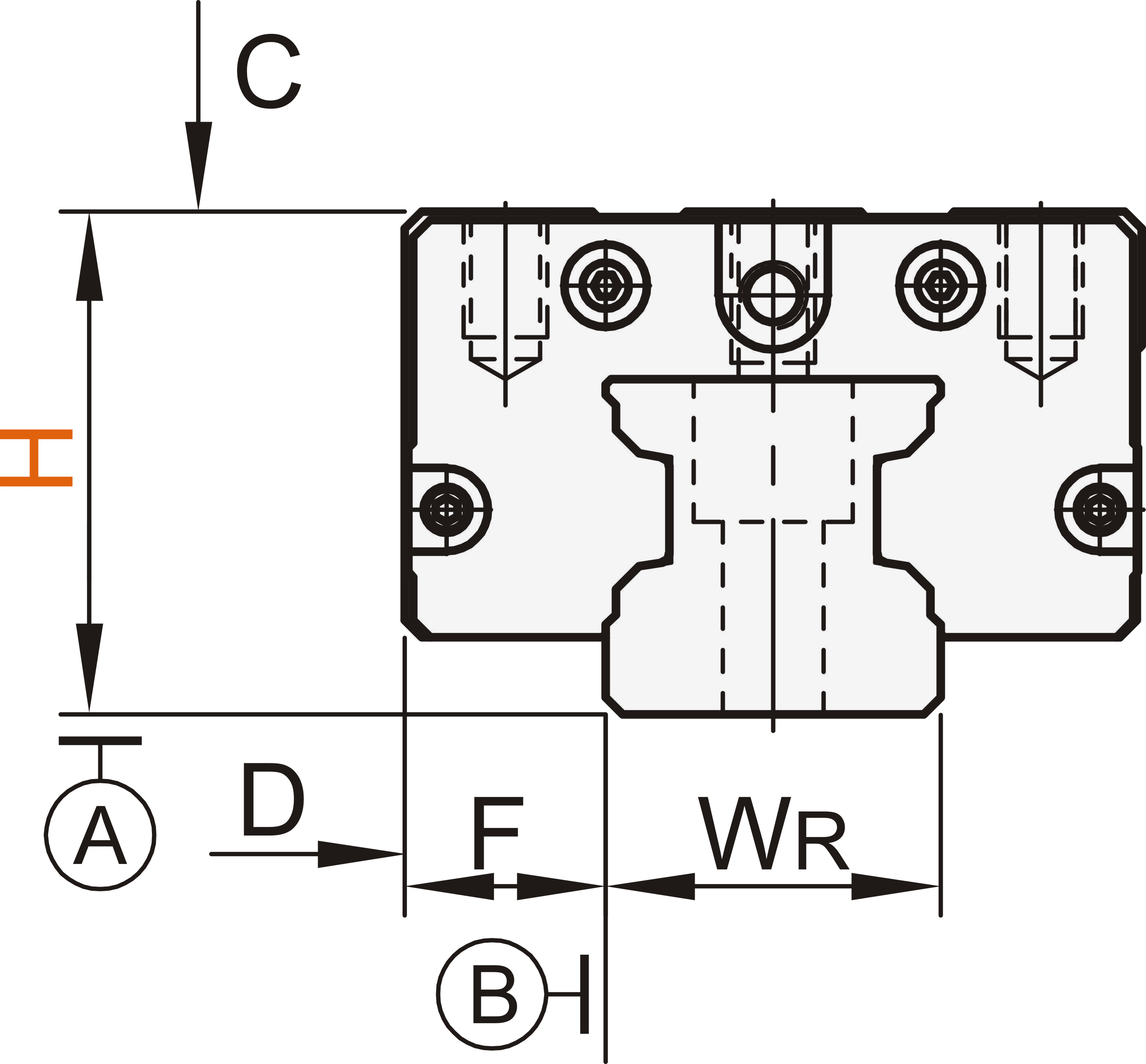

精度基准

尺寸精度		高级					精密级
尺寸精度		40	45	55	70	80	40	45	55	70	80
单滑块	高度H的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05
单滑块	宽度F的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05
双滑块	高度H的相互误差	0.015	0.015	0.015	0.015	0.015	0.007	0.007	0.007	0.007	0.007
双滑块	宽度F的相互误差	0.015	0.015	0.015	0.02	0.02	0.007	0.007	0.007	0.01	0.01
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
