角接触球轴承 DB/DF配对型 15°

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	轴承材质	接触角 (°)	类型
JT-XXEDD	7	GB/T 307.1 4级	SUJ2	15	组合型 ● 标准型

出厂前未封入润滑脂，请在使用前封入。

选型参数

选型表

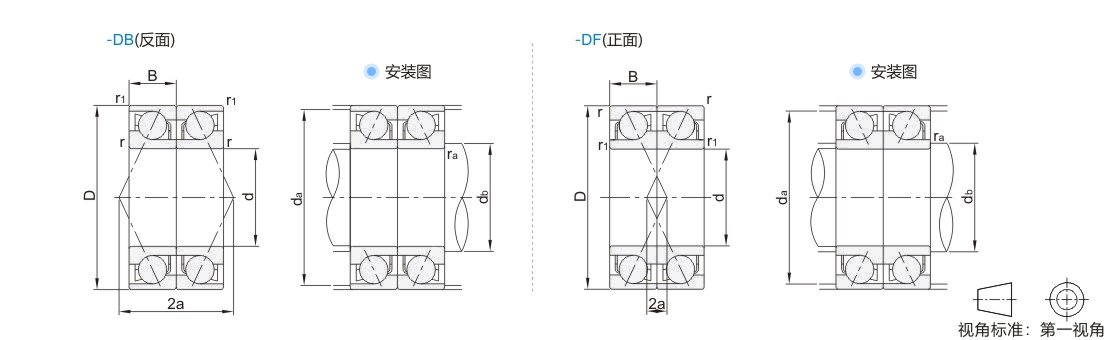

型号			d	D	B	r (min)	r1 (min)	基本额定负载 (KN)		容许转速 rpm(参考)		作用点a		安装尺寸						重量 kg (参考)
代码	轴承型号	组合形式						基本额定负载 (KN)		容许转速 rpm(参考)		作用点a		DB			DF
代码	轴承型号	组合形式						Cr(动)	Cor(静)	脂润滑	油润滑	DB	DF	db(min)	da(max)	ra(max)	db(min)	da(max)	ra(max)
JT-XXEDD	706	DB (反面) DF (正面)	6	17	6	0.3	0.15	2.54	1	110000	170000	10	2	8	15.6	0.3	8	15	0.15	0.012
	708		8	22	7			3.81	1.6	87000	130000	12	2	10	20.6		10	20		0.024
	7000		10	26	8			8.62	4.98	34800	46400	12.8	3.2	12.5	24.5		12.5	23.5		0.023
	7001		12	28	8			9.4	5.8	31500	42000	13.4	2.6	14.5	26.5		14.5	25.5		0.025
	7002		15	32	9			10.11	6.78	27000	36000	15.3	2.7	17.5	30.5		17.5	29.5		0.035
	7202		15	35	11	0.6	0.3	12.47	8.12	25800	34400	17.7	4.3	20	32.5	0.6	20	30	0.3	0.045
	7003		17	35	10	0.3	0.15	10.71	7.62	24000	32000	17	3	19.5	33.5	0.3	19.5	32.5	0.15	0.045
	7004		20	42	12	0.6	0.3	17.98	13.12	20400	27200	20.3	3.7	25	39.5	0.6	25	37	0.3	0.079
	7005		25	47	12	0.6	0.3	18.95	14.88	17400	23200	21.6	2.4	30	44.5	0.6	30	42	0.3	0.091
	7205		25	52	15	1	0.6	26.89	20.4	16800	22400	25.3	4.7	31	48.5	1	31	46	0.6	0.122
	7206		30	62	16			37.26	29.4	13800	18400	28.3	3.7	36	58.5		36	56		0.19
	7007		35	62	14			30.94	27.4	13000	18000	27	1	41	58.5		41	56		0.16
	7207		35	72	17	1.1		49.25	40	12000	16000	31.3	2.7	42	67		42	65		0.275
	7008		40	68	15	1		33.37	31.8	11000	15000	29.5	0.5	46	64.5		46	62		0.219
	7208		40	80	18	1.1		57.02	51.6	11000	14000	34.1	1.9	47	75		47	73		0.34
	7009		45	75	16	1		39.53	38.6	10500		32.1	0.1	51	71.5		51	69		0.27
	7209		45	85	19	1.1		61.72	55.6	10000		36.4	1.6	52	80		52	78		0.395
	7010		50	80	16	1		41.47	41.4	9600	12800	33.4	1.4	56	76.5		56	74		0.3
	7210		50	90	20	1.1		72.58	68	9000	12000	38.7	1.3	57	85		57	83		0.448
	7011		55	90	18	1.1		59	58.2	8400	11200	37.4	1.4	62	85		62	83		0.21
	7211		55	100	21	1.5	1	85.7	79.8	8400	11200	41.7	0.3	63.5	94.5	1.5	63.5	91.5	1	0.589
	7013		65	100	18	1.1	0.6	67.2	74.4	7800	10400	40.1	4.1	72	95	1	72	93	0.6	0.495
	7213		65	120	23	1.5	1	98.3	98.6	7200	9600	47.8	1.8	73.5	114.5	1.5	73.5	111.5	1	0.945
	7014		70	110	20	1.1	0.6	80.8	91	6900	9200	44.1	4.1	77	105	1	77	103	0.6	0.69
	7214		70	125	24	1.5	1	123.3	127	6600	8800	50.1	2.1	78.5	119.5	1.5	78.5	116.5	1	1.JT-VMPSLCSFZMPNZFZ
	7016		80	125	22	1.1	0.6	95.1	110.4	6000	8000	49.4	5.4	87	120	1	87	118	0.6	0.98
	7216		80	140	26	2	1	151	163	5900	7800	55.5	3.5	90	134	2	90	130	1	1.36

1kgf=9.81N
