薄型双作用导杆气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承	动作形式	类型
JT-USDSU	滑动轴承	双作用	导杆薄型气缸

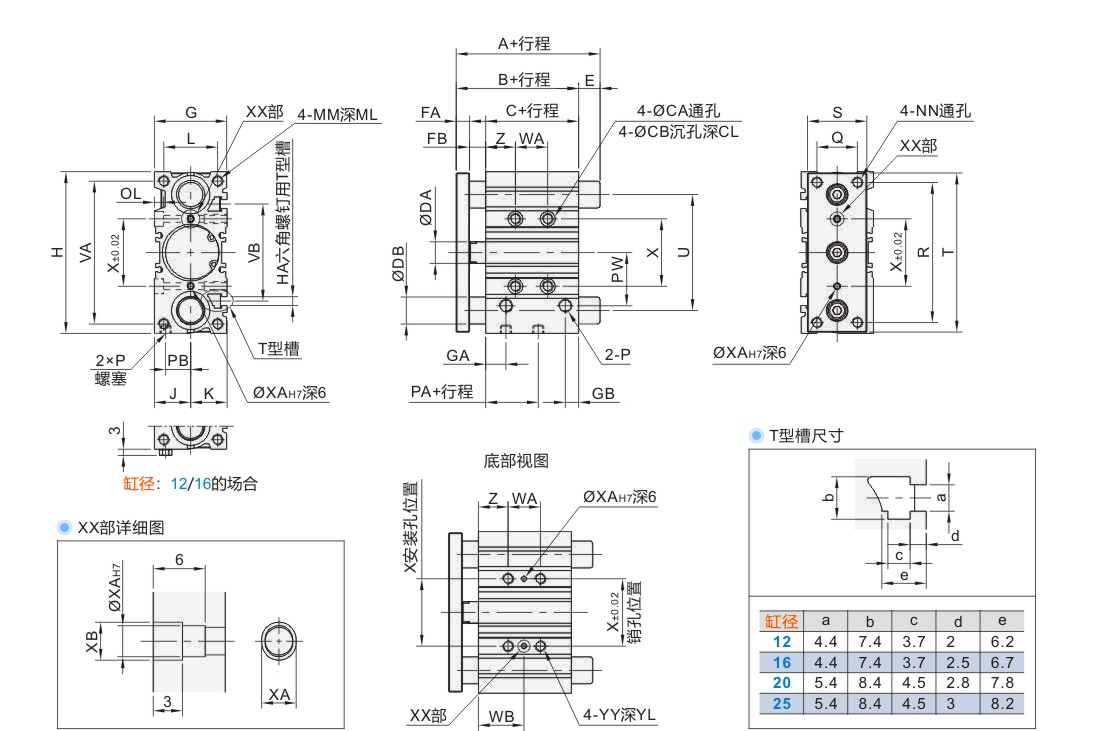

以销孔（ØXAH7深6）为基准，另一方面XX部使用长孔（宽XA、长XB、深3），可以缓和销2点间的加工精度。
缸径Ø12，Ø16仅M5×0.8通口。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

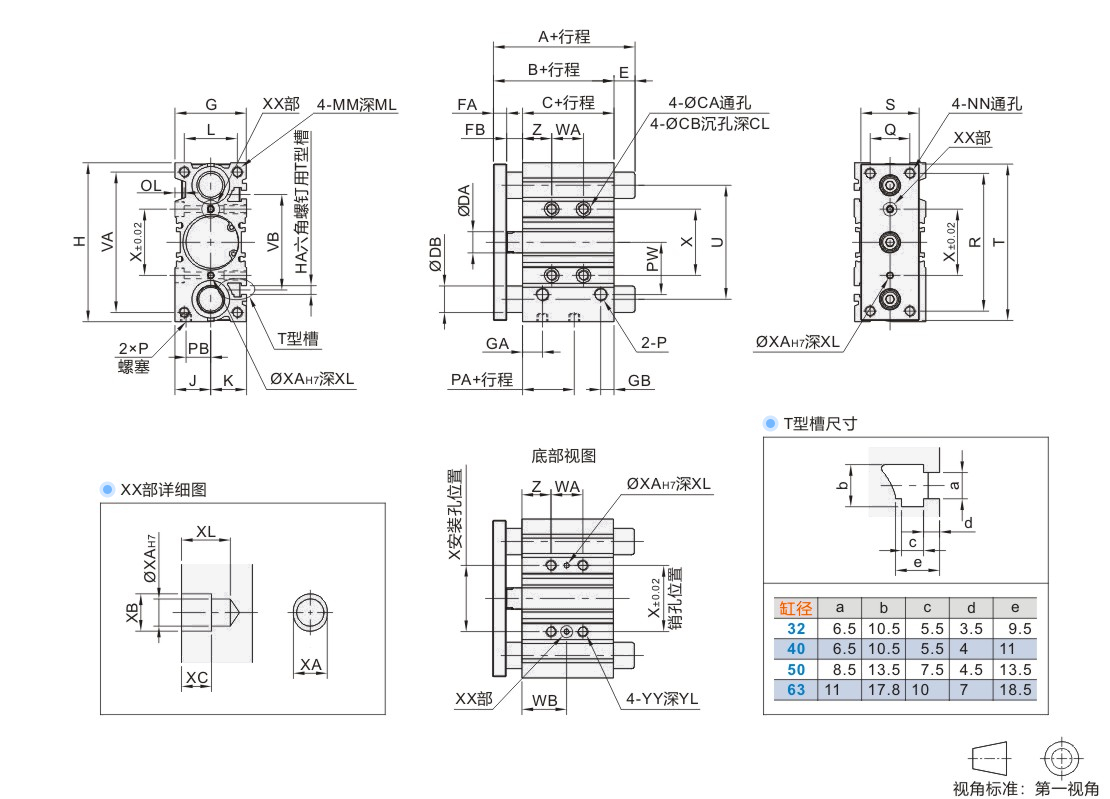

缸径32~63

代码	类型	轴承	动作形式
JT-USDSU	导杆薄型气缸	滑动轴承	双作用

以销孔（ØXAH7深XL）为基准，另一方面XX部使用长孔（宽XA、长XB、深XC），可以缓和销2点间的加工精度

选型参数

缸径12~25

缸径	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN0	CA	CB	CL	P	PA	PB	PW	Q	R	S	T	U	VA	VB
12	42	29	6	7	6	26	10	7	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8	13	8	18	14	48	22	56	41	50	37
16	46	33	8	7	6	30	10.5	7.5	64	M4	15	15	22	M5×0.8	12	M5×0.8	4.3	8	4.5	M5×0.8	14.5	10	19	16	54	25	62	46	56	38
20	53	37	10	8	8	36	11.5	9	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.4	9.5	5.5	Rc1/8	13.5	10.5	25	18	70	30	81	54	72	44
25	53.5	37.5	10	9	7	42	11.5	10	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.4	9.5	5.5	Rc1/8	12.5	13.5	30	26	78	38	91	64	82	50

缸径	WA					WB					X	XA	XB	YY	YL	Z	滑动轴承尺寸
	WA					WB											A				DB	E
	行程	行程	行程	行程	行程	行程	行程	行程	行程	行程							行程	行程	行程	行程		行程	行程	行程	行程
	≤30	40~100	125~200	250~300	≥350	≤30	40~100	125~200	250~300	≥350							≤50	75~100	125~250	≥300		≤50	75~100	125~250	≥300
12	20	40	110	200	—	15	25	60	105	—	23	3	3.5	M5	10	5	42	60.5	82.5	82.5	8	0	18.5	40.5	40.5
16	24	44	110		—	17	27	60	105	—	24			M5	10	5	46	64.5	92.5	92.5	10		18.5	46.5	46.5
20			120		300	29	39	77	117	167	28			M6	12	17	53	77.5	77.5	110	12		24.5	24.5	57
25			120		300	29	39	77	117	167	34	4	4.5	M6	12	17	53.5	77.5	77.5	109.5	16		24	24	56

型号		行程	磁性开关数量	缓冲	P 接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 ( MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程公差	给油
代码	缸径	行程	磁性开关数量	缓冲	P 接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 ( MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程公差	给油
JT-USDSU	12	10 20 30 40 50 75 100 125 150 175 200 250	0 2	两侧橡胶缓冲	M5	空气	1.0	0.12	1.5	-10 ~60 不冻结	50 ~500	+ 1 .5 0	不需要
	16	10 20 30 40 50 75 100 125 150 175 200 250			M5			0.12
	20	20 30 40 50 75 100 125 150 175 200 250 300 350 400			Rc1/8			0.1
	25	20 30 40 50 75 100 125 150 175 200 250 300 350 400			Rc1/8			0.1

配套磁性开关WHS13-L2-2。

缸径32~63

缸径	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	CA	CB	CL	P	PA	PB	PW	Q	R	S	T	U	VA	VB
32	59.5	37.5	14	10	12	48	12	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	6.5	16	35.5	30	96	44	110	78	98	63
40	66	44	14	10	12	54	15	12	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	13	18	39.5	30	104	44	118	86	106	72
50	72	44	18	12	16	64	15	12	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	9	21.5	47	40	130	60	146	110	130	92
63	77	49	18	12	16	78	15.5	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	13	28	58	50	130	70	158	124	142	110

缸径	WA					WB					X	XA	XB	XC	XL	YY	YL	Z	滑动轴承尺寸
	WA					WB													A			DB	E
	行程 25以下	行程 25~100	行程 125~200	行程 250~300	行程 300以上	行程 25以下	行程 25~100	行程 125~200	行程 250~300	行程 300以上									行程 50以下	行程 50~200	行程 200以上	DB	行程 50以下	行程 50~200	行程 200以上
32	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8	16	21	75	93.5	129.5	20	15.5	34	70
40						34	46	84	122	172	50	4	4.5		6	M8	16	22	75	93.5	129.5	20	9	27.5	63.5
50						36	48	86	124	174	66	5	6		8	M10	20	24	88.5	109.5	150.5	25	16.5	37.5	78.5
63	28	52	128			38	50	88	124	174	80	5	6	4	8	M10	20	24	88.5	109.5	150.5	25	11.5	32.5	73.5

型号		行程	磁性开关数量	缓冲	P 接管螺纹	使用流体	最高使用压力 (MPa	最低使用压力 (MPa)	保证耐压力 ( MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程公差	给油
代码	缸径	行程	磁性开关数量	缓冲	P 接管螺纹	使用流体	最高使用压力 (MPa	最低使用压力 (MPa)	保证耐压力 ( MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程公差	给油
JT-USDSU	32	25 50 75 100 125 150 175 200 250 300 350 400	0 2	两侧橡胶缓冲	Rc1/8	空气	1.0	0.10	1.5	-10 ~60 不冻结	50 ~500	+ 1 .5 0	不需要
	40				Rc1/8
	50				Rc1/4
	63				Rc1/4

配套磁性开关WHS13-L2-2。
