抗振动蝶型搭扣

图片仅供参考

抗振动蝶型搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QSBGX	SUS304	震动抛光	抗振动型 ● 蝶型
JT-QAELG	SUS304	滚筒研磨	抗振动型 ● 蝶型
JT-QAEMS	SUS304	滚筒研磨	抗振动型 ● 圆型

本图表示紧固余量为0mm时的场合。

选型参数

蝶型

型号		最大承载 (kgf)	参考重量（kg/pcs）
代码	规格	最大承载 (kgf)	参考重量（kg/pcs）
JT-QSBGX	39	9	0.02

蝶型

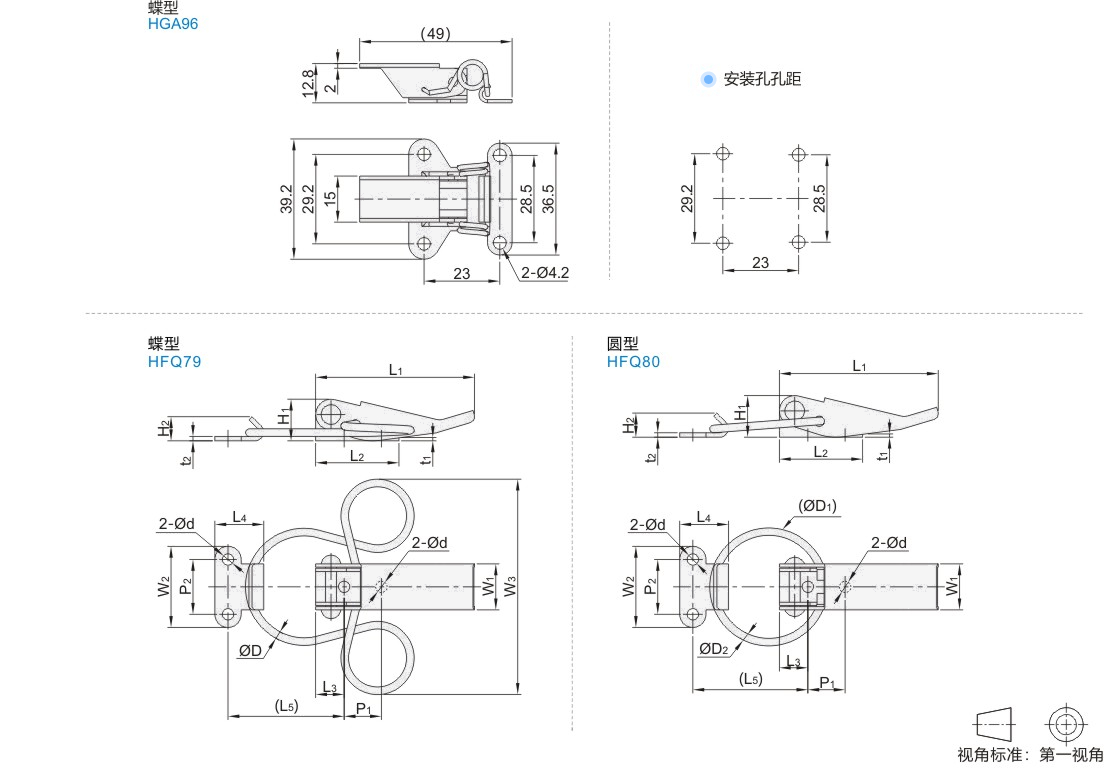

型号							L1		L2		L3			L4		(L5)			W1				W2	W3		H1			H2			t1			t2		P1		P2		D		d		拉伸承重 (kgf)				参考重量 (kg/pcs)
代码			规格				L1		L2		L3			L4		(L5)			W1				W2	W3		H1			H2			t1			t2		P1		P2		D		d		拉伸承重 (kgf)				参考重量 (kg/pcs)
JT-QAELG			36.5				36.5		23		8			16		30			12				23	48		10			8.5			1			1.5		10		16		2		3.2		2				0.018
			52				52		29		12			17		38			16				26	74		15			9			1.5			1.5		13		18		3		4.2		4				0.046
			72.5				72.5		38		13			22.3		53			21				37	98		19			11			1.5			2		17		25		3.5		5.2		2				0.088

拉伸承重是紧固余量为0.5mm时的值。

圆型

型号							L1		L2		L3			L4		(L5)			W1				W2	H1		H2			t1			t2		P1			P2		(D1)		D2		d		拉伸承重 (kgf)				参考重量 (kg/pcs)
代码			规格				L1		L2		L3			L4		(L5)			W1				W2	H1		H2			t1			t2		P1			P2		(D1)		D2		d		拉伸承重 (kgf)				参考重量 (kg/pcs)
JT-QAEMS			36.5				36.5		23		8			16		30			12				23	10		8.5			1			1.5		10			16		27		2		3.2		2				0.014
			52				52		29		12			17		38			16				26	15		9			1.5			1.5		13			18		39		3		4.2		3.5				0.038
			72.5				72.5		38		13			22.3		52.5			21				37	19		11			1.5			2		17			25		54		3.5		5.2		5				0.072

拉伸承重是紧固余量为0.5mm时的值。
