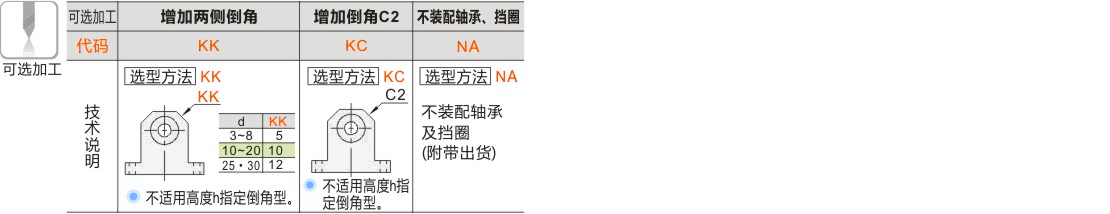

追加工

选型参数

轴承型号 *

中心高度h(mm) *

图片仅供参考

T型机加经济单轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXSLUD	类型 / 高度h选择型	钢	S45C	弹簧钢	发黑
JT-VXSLQD	类型 / 高度h指定型	钢	S45C	弹簧钢	发黑
JT-VXSLFD	类型 / 高度h指定倒角型	钢	S45C	弹簧钢	发黑
JT-VXSLUU	类型 / 高度h选择型	钢	S45C	SUS304	无电解镀镍
JT-VXSLQU	类型 / 高度h指定型	钢	S45C	SUS304	无电解镀镍
JT-VXSLFU	类型 / 高度h指定倒角型	钢	S45C	SUS304	无电解镀镍
JT-VXSLUQ	类型 / 高度h选择型	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLQQ	类型 / 高度h指定型	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLFQ	类型 / 高度h指定倒角型	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLUF	类型 / 高度h选择型	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLQF	类型 / 高度h指定型	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLFF	类型 / 高度h指定倒角型	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXSLUX	类型 / 高度h选择型	不锈钢	SUS304	SUS304	—
JT-VXSLQX	类型 / 高度h指定型	不锈钢	SUS304	SUS304	—
JT-VXSLFX	类型 / 高度h指定倒角型	不锈钢	SUS304	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

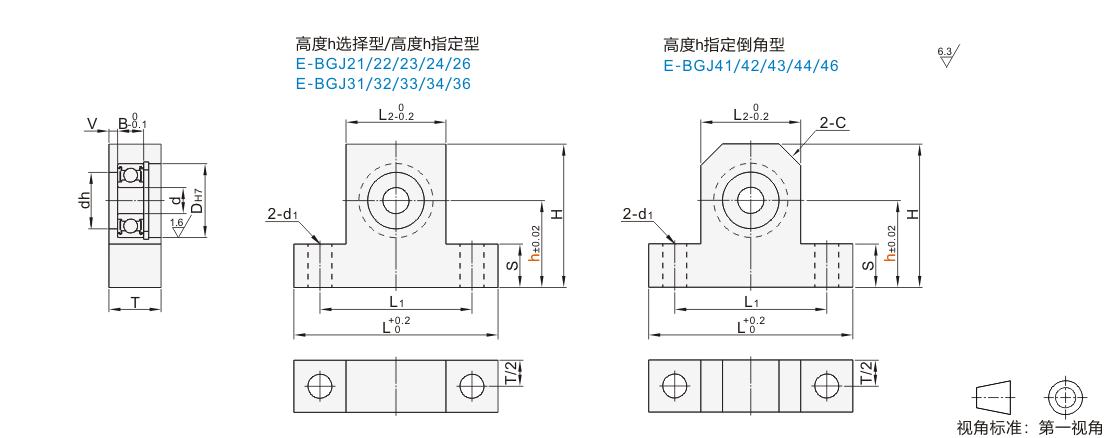

选型参数

选型表

型号			h		d	DH7		dh	B	V	H	L	L1	L2	T	S
代码	轴承型号	密封圈	高度选择型	高度指定型最小单位0.5
代码	轴承型号	密封圈	高度选择型	高度指定型最小单位0.5													高度选择型 JT-VXSLUD JT-VXSLUU JT-VXSLUQ JT-VXSLUF JT-VXSLUX 高度指定型 JT-VXSLQD JT-VXSLQU JT-VXSLQQ JT-VXSLQF JT-VXSLQX 高度h指定倒角型 JT-VXSLFD JT-VXSLFU JT-VXSLFQ JT-VXSLFF JT-VXSLFX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	10~30	3	10	+0.015 0	7	4	2	h+8.8	36	26	16	10	48	5	4.5
624	4	13	+0.018 0	9	5	h+10.8	38	28	18
605	5	14		10		h+10.8	40	30	20
625	5	15 20 25 30		15~30		16	12	h+11.8	46	34	22	9.8
606	6				17	13	6	h+12.8	47	35	23		12	5.5
626	6		19		+0.021 0	15		h+13.8	49	37	25		12
698	8		19			16		h+13.8	49	37	25		11
608			22			18	7	h+14.8	53	41	29		12
628			24			20	8	h+15.8	56	44	32		15
6800	10		19			16	5	h+13.8	50	38	26		10
6900		20 30 40	15~40	22		19	6	h+14.8	53	41	29		12		10
6000			20~40	26		22	8	h+16.8	58	46	34		15
6200				30		24	9	h+18.8	62	50	38		15
6801	12			21		18	5	h+14.8	53	41	29		10
6901				24		21	6	h+15.8	56	44	32		12
6001				28		24	8	h+17.8	60	48	36		15
6201				32	+0.025 0	26	10	h+19.8	64	52	40		16
6802	25 30 40 50	15		24	+0.021 0	21	5	h+15.8	56	44	32		10
6902			18~50	28	+0.021 0	25	7	h+17.8	60	48	36	12	14.8
6002			25~50	32	+0.025 0	28	9	h+19.8	68	54	40	15		6.5
6202				35	+0.025 0	29	11	h+21.8	72	58	44	16
6903		17		30	+0.021 0	27	7	h+18.8	64	52	38	13
6003				35	+0.025 0	31	10	h+21.8	70	56	43	16
6203				40		34	12	h+23.8	76	62	49	19
6804		20		32		29	7	h+19.8	68	53.5	40	13
6904	30 35 40 50 60		30~60	37		34	9	h+22.8	73	59	45	15
6004				42		36	12	h+24.8	82	66	50	19		9
6204				47		40	14	h+27.8	88	72	56	19
6805		25		37		34	7	h+22.8	82	64	46	13
6905				42		39	9	h+24.8	91	69	51	15
6005				47		41	12	h+27.8	96	76	56	19			12
6205	35 40 50 80		35~80	52	+0.030 0	45	15	h+30.8	102	82	62	22	19.8	11
6806		30		42	+0.025 0	39	7	h+24.8	91	71	51	14
6906				47	+0.025 0	44	9	h+27.8	96	76	56	16
6006				55	+0.030 0	48	13	h+31.8	104	84	64	19
6206				62		55	16	h+35.8	112	92	72	22
6007	50 60 80 90	40~90	35	62		55	14	h+35.8	112	92	72	21	19.8	12	11
6207	50 60 80 90	40~90	35	72		64	17	h+43.8	148	118	88	26	24.8	15	13
6008	60 80 100	45~100	40	68		60	15	3	h+40.8	122	102	82	24	19.8	12	11
6208	60 80 100	45~100	40	80		74	18	3	h+49.8	160	130	100	27	24.8	15	13

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
