XYθ三轴电动位移台

图片仅供参考

XYθ三轴电动位移台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	传动方式	材质	表面处理	类型
JT-VQBMD	XYθ轴	滚珠丝杠	铝合金	黑色阳极氧化	交叉滚柱+角接触轴承引导式

导程：1mm，如需其他导程，请另行咨询。

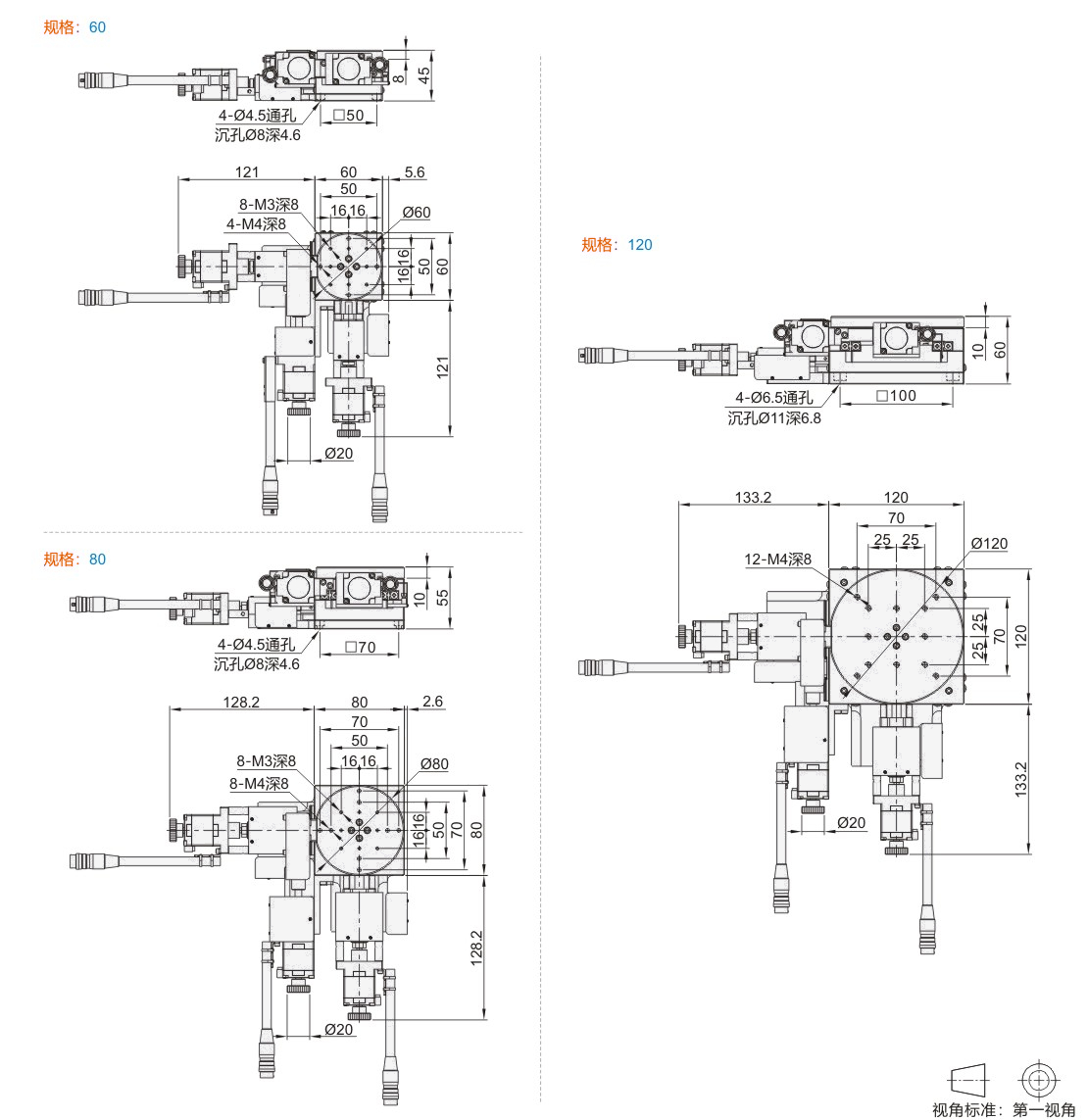

选型参数

选型表

型号		驱动器选择	线缆选择	台面尺寸 (mm)	台面高度 (mm)	X、Y轴移动量 (mm)	θ轴移动量 (°)	X、Y轴分辨率 (μm)	θ轴分辨率 (°)	X、Y轴最大速度 (mm/s)	θ轴最大速度 (°/s)	X、Y轴单向定位精度 (μm)
代码	规格	驱动器选择	线缆选择	台面尺寸 (mm)	台面高度 (mm)	X、Y轴移动量 (mm)	θ轴移动量 (°)	X、Y轴分辨率 (μm)	θ轴分辨率 (°)	X、Y轴最大速度 (mm/s)	θ轴最大速度 (°/s)	X、Y轴单向定位精度 (μm)
JT-VQBMD	60	无指定(无驱动器) A(怡合达驱动器) B(鸣志驱动器) 驱动器详细参数见下表。	无指定(无线缆) 2(2m长线缆) 4(4m长线缆) 接头类型：HRS-12P接头	Ø60	45	±10	±8.5	5	0.0060	10	12	15以内
	80			Ø80	55	±12	±10		0.0048		9.6
	120			Ø120	60	±15	±10		0.0037		7.4

型号		θ轴单向定位精度（°）	X,Y轴重复定位精度(μm)	θ轴重复定位精度（°）	平行度 (μm)	运动同心度 (μm)	2相步进电机	连接器		负载 (kgf)	重量 (kg)
代码	规格	θ轴单向定位精度（°）	X,Y轴重复定位精度(μm)	θ轴重复定位精度（°）	平行度 (μm)	运动同心度 (μm)	2相步进电机	型号	接收侧型号	负载 (kgf)	重量 (kg)
JT-VQBMD	60	0.05	±1.5	±0.01	20以内	20	1.3A/相	HR10A-10J- 12P(73)	HR10A-10P- 12S(73)	6	2.2
	80				30以内					10	2.9
	120				30以内					25	3.4

传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。需接地线，避免静电干扰。
位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施

驱动器参数表

驱动器	A (怡合达驱动器)	B (鸣志驱动器)
电压	DC12-40V	DC12-48V
驱动电流	0.5-2.6A/相	0.3-2.2A/相
驱动电流	0.5-2.6A/相	0.3-2.2A/相	细分	16档	16档
