选择代码

选型参数

公称直径M(mm) *

导轨压块螺钉

图片仅供参考

导轨压块螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺钉 / 材质	螺钉 / 表面处理	螺母 / 材质	螺母 / 表面处理	类型
JT-YBDXO	1018(碳钢)	镀黑锌	C3604(环保铜)	钝化	导轨压块用螺钉

选型参数

选型表

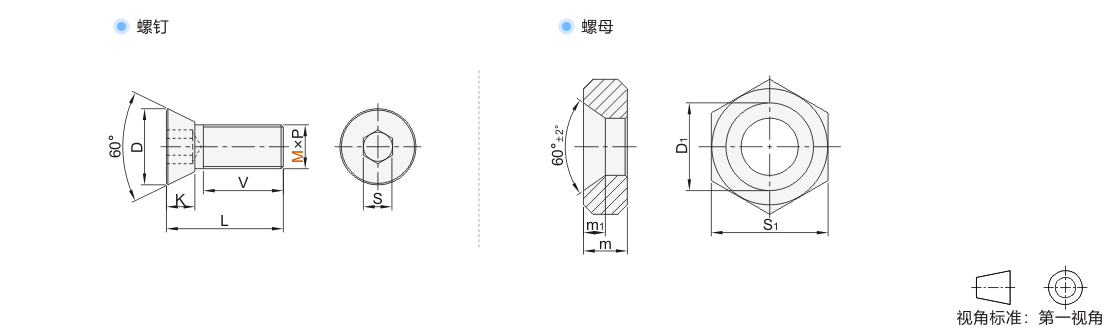

型号		L	V	P 螺距	D		K		S		D1		S1		m		m1
代码	M	L	V	P 螺距	max	min	max	min	max	min	max	min	max	min	max	min	max	min
JT-YBDXO	4	10	全牙	0.7	7.7	7.3	2.7	2.6	2.58	2.52	9.35	9.15	14	13.7	4.1	3.9	2.85	2.65
	5	13.5		0.8	8.95	8.55	3.1	3	3.08	3.02	10.1	9.9	14	13.7	5.15	4.85	2.75	2.55
	6	16		1	10.8	10.4	4	3.8	4.08	4.02	11.8	11.6	16	15.7	6.2	5.8	3.3	3.1
	8	25		1.25	15.05	14.65	一	一	5.08	5.02	16.7	16.5	20	19.7	8.2	7.8	5.7	5.5
	10	30		1.5	20	19.7	9.35	9.05	8.175	8.025	22.85	22.65	24	23.7	12.2	11.8	9.4	9.2

暂未上传文档资料
