还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

7~77/1

台阶孔深度J(mm) *

2~46/0.1

左端台阶孔内径Q(mm) *

7~77/1

右端台阶孔内径R(mm) *

7~77/1

左端台阶孔深度S(mm) *

3~14/1

右端台阶孔深度T(mm) *

3~14/1

图片仅供参考

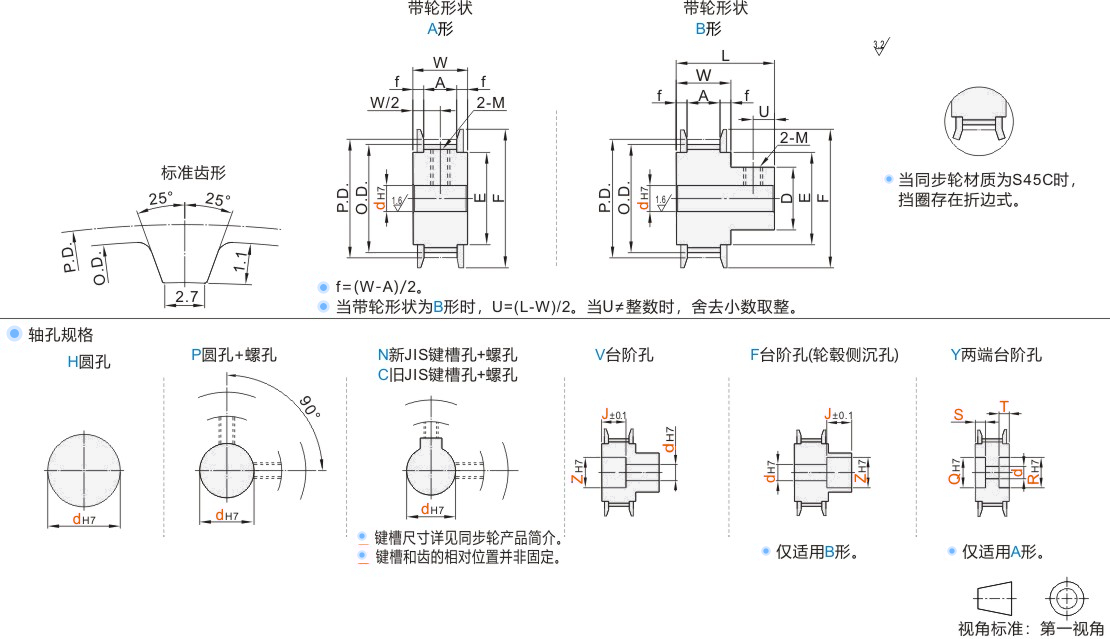

AT5型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAU01	AT5100	10	5.0	铝合金	铝合金	本色阳极氧化
EAU02	AT5100	10	5.0	铝合金	铝合金	黑色阳极氧化
EAU03	AT5100	10	5.0	铝合金	铝合金	喷砂镀镍
EAU08	AT5100	10	5.0	S45C	SPCC	发黑
EAU09	AT5100	10	5.0	S45C	SPCC	喷砂镀镍
EAU11	AT5150	15	5.0	铝合金	铝合金	本色阳极氧化
EAU12	AT5150	15	5.0	铝合金	铝合金	黑色阳极氧化
EAU13	AT5150	15	5.0	铝合金	铝合金	喷砂镀镍
EAU18	AT5150	15	5.0	S45C	SPCC	发黑
EAU19	AT5150	15	5.0	S45C	SPCC	喷砂镀镍
EAU21	AT5200	20	5.0	铝合金	铝合金	本色阳极氧化
EAU22	AT5200	20	5.0	铝合金	铝合金	黑色阳极氧化
EAU23	AT5200	20	5.0	铝合金	铝合金	喷砂镀镍
EAU28	AT5200	20	5.0	S45C	SPCC	发黑
EAU29	AT5200	20	5.0	S45C	SPCC	喷砂镀镍
EAU31	AT5250	25	5.0	铝合金	铝合金	本色阳极氧化
EAU32	AT5250	25	5.0	铝合金	铝合金	黑色阳极氧化
EAU33	AT5250	25	5.0	铝合金	铝合金	喷砂镀镍
EAU38	AT5250	25	5.0	S45C	SPCC	发黑
EAU39	AT5250	25	5.0	S45C	SPCC	喷砂镀镍

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5	M3	M3×3
6~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~50	M10	M10×8

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VBDSD-AT5100 JT-VBDSU-AT5100 JT-VBDSQ-AT5100 JT-VBDDD-AT5150 JT-VBDDU-AT5150 JT-VBDDQ-AT5150 JT-VBDUD-AT5200 JT-VBDUU-AT5200 JT-VBDUQ-AT5200 JT-VBDQD-AT5250 JT-VBDQU-AT5250 JT-VBDQQ-AT5250 S45C JT-VBDSM-AT5100 JT-VBDSG-AT5100 JT-VBDDM-AT5150 JT-VBDDG-AT5150 JT-VBDUM-AT5200 JT-VBDUG-AT5200 JT-VBDQM-AT5250 JT-VBDQG-AT5250	15	A B	H P N C V F Y	5～14	5～10	8・10	5～12	5～12	5～10	5～8	—	5～7	7～14	7～9	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	7～14	3~14 S+T≤W-3	23.87	22.65	13	28	18	皮带宽度10 AT5100 A:11.6 W:16.5 L:25 (18~28=L27 30~60=L29)* 皮带宽度15 AT5150 A:16.6 W.21.5 L:30 (18~28=L32 30~60=L34)* 皮带宽度20 AT5200 A:21.6 W:26.5 L:39 (18~28=L41 30~60=L43)* 皮带宽度25 AT5250 A:26.6 W.31.5 L:44 (18~28=L46 30~60=L48)*
	16			6～16	6～12	8～12	6～14	6～14	6～12	6～10	8	6～10	8～16	8～12		8～16		25.46	24.20	16	32	20
	18			6～18	6～12	8～12	6～16	6～16	6～12	6～11	8・10	6～10	8～18	8～12		8～18		28.65	27.40	16	33	22
	20			6～20	6～16	8～16	6～18	6～18	6～16	6～12	8・10	6～14	8～20	8～16		8～20		31.83	30.60	20	36	24
	22			7～23	7～18	8～18	7～21	7～21	7～16	7～15	8～12	7～14	9～23	9～16		9～23		35.01	33.85	20	40	27
	24			7～26	7～20	8～20	7～24	7～24	7～22	7～17	8～13	7～19	9～26	9～21		9～26		38.20	37.00	25	45	30
	25			7～26	7～20	8～20	7～24	7～24	7～22	7～18	8～15	7～19	9～26	9～21		9～26		39.79	38.60	25	45	30
	26			8～31	8～22	8～22	8～29	8～29	8～27	8～21	8～17	8～25	10～31	10～27		10～31		41.38	40.20	30	48	35
	28			8～31	8～24	8～24	8～29	8～29	8～27	8～22	8～18	8～25	10～31	10～27		10～31		44.56	43.35	30	48	35
	30			10～33	10～26	10～26	10～31	10～31	10～31	10～23	10～18	10～26	12～33	10～28		12～33		47.75	46.55	35	55	40
	32			10～36	10～28	10～28	10～34	10～34	10～31	10～27	10～22	10～30	12～36	12～32		12～36		50.93	49.70	35	55	40
	36			10～41	10～30	10～30	10～39	10～39	10～36	10～30	10～25	10～34	12～41	12～36		12～41		57.30	56.05	40	61	45
	40			10～46	10～38	10～38	10～44	10～44	10～40	10～35	10～29	10～38	12～46	12～40		12～46		63.66	62.45	45	67	50
	44			12～54	12～42	12～40	12～52	12～52	12～40	12～35	12～30	12～38	14～54	14～40		14～54		70.03	68.80		74	58
	48			12～59	12～45	12～40	12～57	12～57	12～40	12～35	12～30	12～38	14～59	14～40		14～59		76.39	75.15		83	63
	50			12～63	12～47	12～45	12～61	12～61	12～40	12～35	12～30	12～38	14～63	14～40		14～63		79.58	78.35		87	67
	60			12～77	12～50	12～50	12～75	12～75	12～40	12～35	12～30	12～38	14～77	14～40		14～77		95.49	94.25		99	80

选择轴孔规格H、V、F、Y时，无螺孔。孔径6.35、9.525仅适用轴孔规格H、P、V、F。 *齿数18~60只适用于( )内L的尺寸。
孔径9不适用轴孔规格N。孔径8、9 、11、13、14、17、21~50不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。 "可选加工"见同步轮产品简介。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
