圆法兰丝杠支座组件（固定侧）

图片仅供参考

圆法兰丝杠支座组件（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质 / ② ④ ⑥	材质 / ⑤	表面处理 / ② ④ ⑤ ⑥	类型
JT-VIVXSD	单件	S45C	SUJ2	发黑	固定侧
JT-VCVYIVXSD	套装	—	—	—	固定侧（E-LEC01）+支撑侧（JT-VIVXDD）

构成零件

编号	零件名称	数量
①	油封(Ø8 以下1个)	2
②	轴承座本体	1
③	角接触轴承	1对
④	轴承盖	1
⑤	间隔环	2
⑥	支座用螺母	1
⑦	内六角紧定螺钉(附铜片)	1

②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的角接触球轴承、最适用于一般精度、高速旋转用途。

JT-VCVYIVXSD 套装选型	SET套装构成零件
JT-VCVYIVXSD 套装选型	固定侧	支撑侧
JT-VCVYIVXSD-6	JT-VIVXSD-6	JT-VIVXDD-6
JT-VCVYIVXSD-8	JT-VIVXSD-8	JT-VIVXDD-6
JT-VCVYIVXSD-10	JT-VIVXSD-10	JT-VIVXDD-10
JT-VCVYIVXSD-12	JT-VIVXSD-12	JT-VIVXDD-12
JT-VCVYIVXSD-15	JT-VIVXSD-15	JT-VIVXDD-15
JT-VCVYIVXSD-20	JT-VIVXSD-20	JT-VIVXDD-20
JT-VCVYIVXSD-25	JT-VIVXSD-25	JT-VIVXDD-25
JT-VCVYIVXSD-30	JT-VIVXSD-30	JT-VIVXDD-30

支撑侧（JT-VIVXDD）尺寸，请在怡合达网站搜索查看。

选型参数

选型表

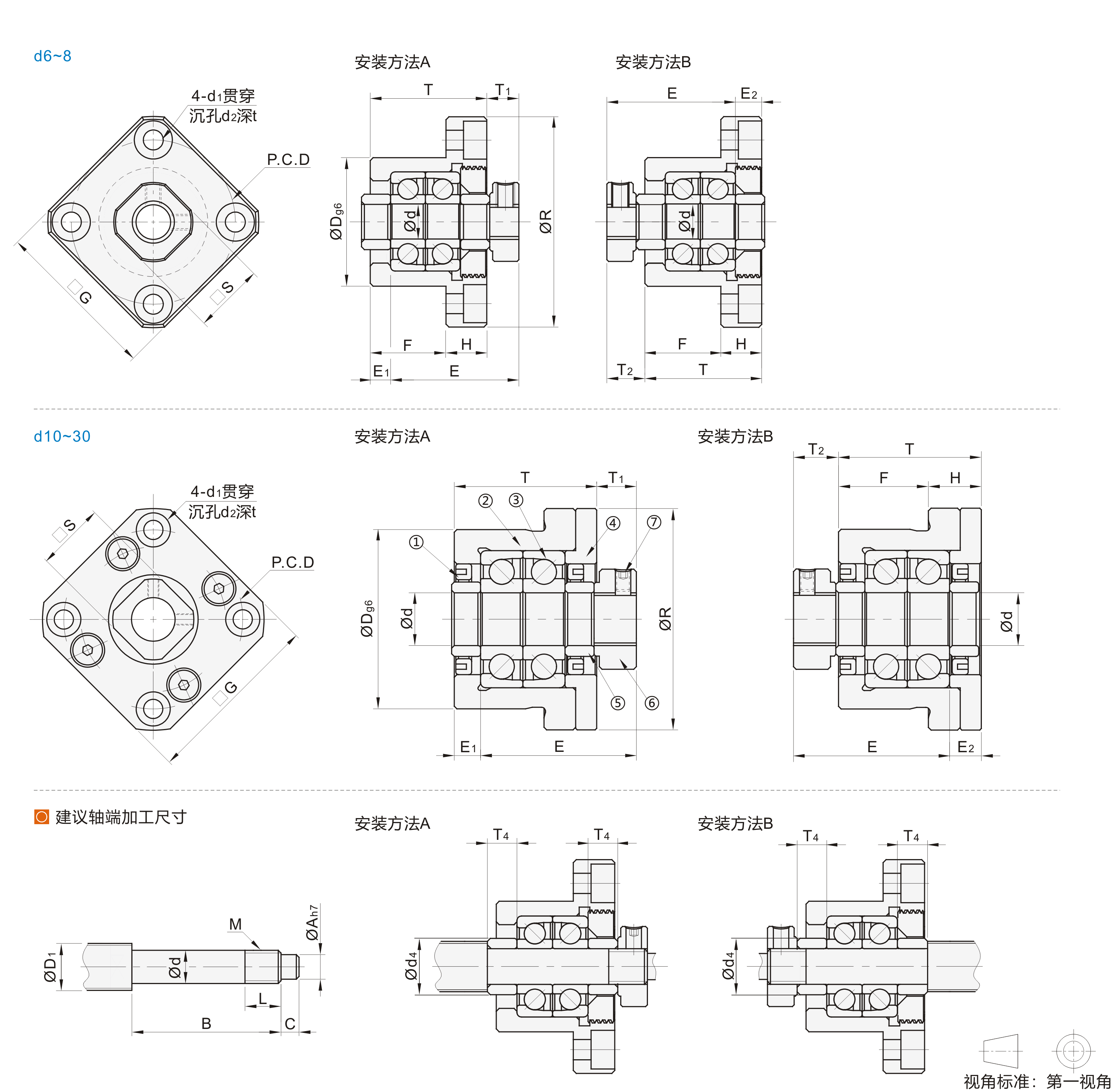

型号		Ød	T	H	F	E	ØDg6		R	P.C.D	G	安装方法A		安装方法B		Ød1	Ød2	t	S	适用油封轴径ØD4	建议轴端加工尺寸
代码	规格											安装方法A		安装方法B							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格											T 1	E 1	T2	E2						ØD1	Ød		ØA	B	C	M	L	T4
单件 JT-VIVXSD 套装 JT-VCVYIVXSD	6	6	20	7	13	22	22	-0.007 -0.020	35	28	28	5.5	3.5	6.5	4.5	2.9	5.5	3.5	12	9.4	8	6	-0.005 -0.012	4	28	8	M6×0.75	8	5
	8S	8	23	9	14	26	28	-0.007 -0.020	43	35	35	7	4	8	5	3.4	6.5	4	14	9.8	10/12	8	-0.005 -0.012		32	9	M8×1.0	10	5.5
	8	8	23	9	14	26	28	-0.007 -0.020	43	35	35	7	4	8	5	3.4	6.5		14	11.4	10/12	8	-0.005 -0.012		32	9	M8×1.0	10
	10S	10	27	10	17	29.5	34	-0.009 -0.025	52	42	42	7.5	5	8.5	6	4.5	8		16	11.8	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10	10					34	-0.009 -0.025	52	42	42								16	14.4	12/14/15	10	-0.005 -0.012	8			M10×1.0
	12	12					36	-0.009 -0.025	54	44	44								19	15.4	14/ 15/ 16	12	-0.005 -0.012	10			M12×1.0
	15	15	32	15		36	40	-0.009 -0.025	63	50	52	10	6	12	8	5.5	9.5	6	22	20	18/20	15	-0.005 -0.014	12	47	20	M15×1.0	13	10
	20	20	52	22	30	50	57	-0.010 -0.029	85	70	68	8	10	12	14	6.5	11	10	30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×1.0	17	11
	25	25	57	27	30	60	63	-0.010 -0.029	98	80	79	13	10	20	17	9	15	13	35	31.4	30/32/36	25	-0.005 -0.014	20	75	30	M25×1.5	22	15
	30	30	62	30	32	61	75	-0.010 -0.029	117	95	93	11	12	17	18	11	17.5	15	40	37.4	36/40	30	-0.005 -0.015	25	72	38	M30×1.5	25	9
