免键梯形齿同步轮 T5型

图片仅供参考

免键梯形齿同步轮 T5型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
Y-EAD05	T5100	10	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T5150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T5200	20	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T5250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

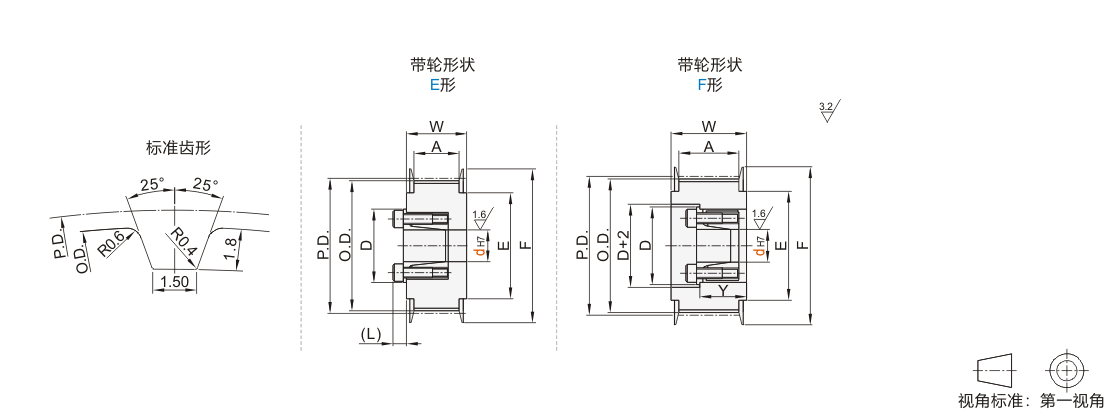

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)							P.D.	O.D.	F	E	带轮公称宽度
代码	齿数		T5100	T5150		T5200		T5250						带轮公称宽度
代码	齿数		E形	E形	F形	E形	F形	E形	F形					A	W
JT-RVBNSO-T5100 JT-RVBNSO-T5150 JT-RVBNSO-T5200 JT-RVBNSO-T5250	24	E F	8	8	8	8	8	8	8	38.20	37.40	45	30	T5100 A:11 W:16 T5150 A:17 W:22 Y:14 T5200 A:22 W:27 Y:14 (d12~:Y=18) T5250 A:27 W:32 Y:14 (d12~22:Y=22) (d24~:Y=23.5)
	25		8	8	8	8	8	8	8	39.79	39.00	45	30
	26		8 10	8 10	8 10	8 10	8 10	8 10	8 10	41.38	40.60	48	35
	28		8 10	8 10	8 10	8 10	8 10	8 10	8 10	44.56	43.75	48	35
	30		10	10	10	10	10	10	10	47.75	46.95	52	36
	32		10 12 14	10 12 14	10	10 12 14	10 12 14	10 12 14	10 12 14	50.93	50.10	55	40
	34		10 12 14	10~16	10	10~16	10~16	10~16	10~16	54.11	53.25	61	45
	36		10 12 14	10~16	10	10~16	10~16	10~16	10~16	57.30	56.45	61	45
	40		10 12 14	10~19	10	10~19	10~19	10~19	10~18	63.66	62.85	67	50
	44		12 14	12~22	10~12	12~22	12~19	12~22	12~18	70.03	69.20	74	58
	48		12 14	12~22	10~12	12~24	12~19	12~24	12~18	76.39	75.55	83	63
	50		12 14	12~22	10~12	12~28	12~19	12~28	12~18	79.58	78.75	87	67
	60		12 14	12~22	10~12	12~32	12~19	12~32	12~18	95.49	94.65	99	80

胀套孔径尺寸表

dH7		容许最大扭矩N.m						D			(L)
8		19.6						23.5			6
10		27.5						25.5			6
12		44.1						28.5			6.5
14		63.7						30.5
15		80.4						31.5
16		83.3						33
17		92.2						33.5
18		95.1						34.5
19		98.1						35.5
20		216						42			8
22		255						44
24		363						46
25		392						47
28		441						50			8.5
30		500						52
32		530						54

可选加工参数

产品名称

暂未上传文档资料
