焊接夹具用炮弹形定位销
图片仅供参考
收藏 分享

焊接夹具用炮弹形定位销

产品属性： 硬度 无 表面处理 Dh7 导入头部形状 炮弹形 导入表面形状 形状选择形 肩部 P.B尺寸指定型 种类筛选 焊接夹具用定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-ROQSD带肩型 / 圆型SCM435淬火硬度33~38HRC一
JT-ROQDD带肩型 / 多棱型SCM435淬火硬度33~38HRC一
JT-ROQUD无肩型 / 圆型SCM435淬火硬度33~38HRC一
JT-ROQQD无肩型 / 多棱型SCM435淬火硬度33~38HRC一
JT-ROQSU带肩型 / 圆型SCM420渗碳淬火硬度56HRC-(深度0.8~1.2)螺纹部防渗处理一
JT-ROQDU带肩型 / 多棱型SCM420渗碳淬火硬度56HRC-(深度0.8~1.2)螺纹部防渗处理一
JT-ROQUU无肩型 / 圆型SCM420渗碳淬火硬度56HRC-(深度0.8~1.2)螺纹部防渗处理一
JT-ROQQU无肩型 / 多棱型SCM420渗碳淬火硬度56HRC-(深度0.8~1.2)螺纹部防渗处理一

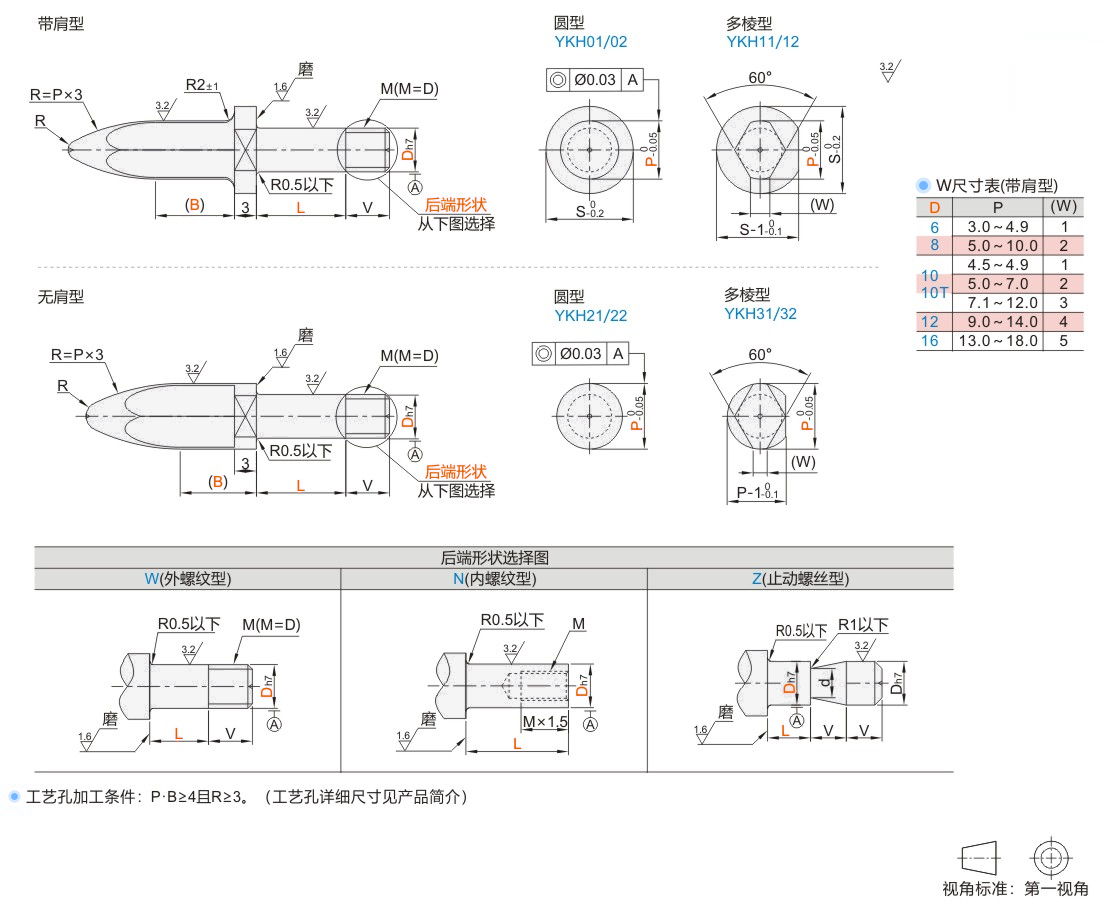

选型参数

带肩型

型号P
最小单位0.1		B
最小单位1		LVdSRM
仅适用
内螺纹型		适用的
止动螺丝
代码后端形状Dh7外螺纹型内螺纹型
最小单位1		止动螺丝型外螺纹型止动螺丝型

圆型
JT-ROQSD
JT-ROQSU


多棱型
JT-ROQDD
JT-ROQDU

W
N
Z		60
-0.012		3.0~8.05~30
(B≤P×4)		 5 8 10 一868491一M5
80
-0.015		3.0~10.0 5 8 10 12 15 12~2010511M4
104.5~12.0(5) (8) 10 12 15 15~301012713M5M6
10T(5) (8) 10 12 15 518M6
120
-0.018		9.0~14.0(8) 10 12 15 18121510915M5M8
1613.0~18.0(10) 12 15 18 2020~401813192M8

( )内L尺寸不适用多棱型。

无肩型

型号P
最小单位0.1		B
最小单位1		LVdR(W)M
仅适用
内螺纹型		适用的
止动螺丝
代码后端形状Dh7外螺纹型内螺纹型
最小单位1		止动螺丝型外螺纹型止动螺丝型

圆型
JT-ROQUD
JT-ROQUU


多棱型
JT-ROQQD
JT-ROQQU

W
N
Z		60
-0.012		9.0~12.05~30
(B≤P×3)		 5 8 10 一868423一M5
80
-0.015		11.0~16.0 5 8 10 12 15 10~201053.5M4
1013.0~20.05~30
(B≤P×4)		(5) (8) 10 12 15 10~30101274M5M6
10T5185M6
120
-0.018		15.0~25.0(8) 10 12 15 18 121510936M5M8
1619.0~32.0(10) 12 15 18 20 10~3218138M8
200
-0.021		23.0~35.0 12 15 18 20 10~4022179M10

( )内L尺寸不适用多棱型。

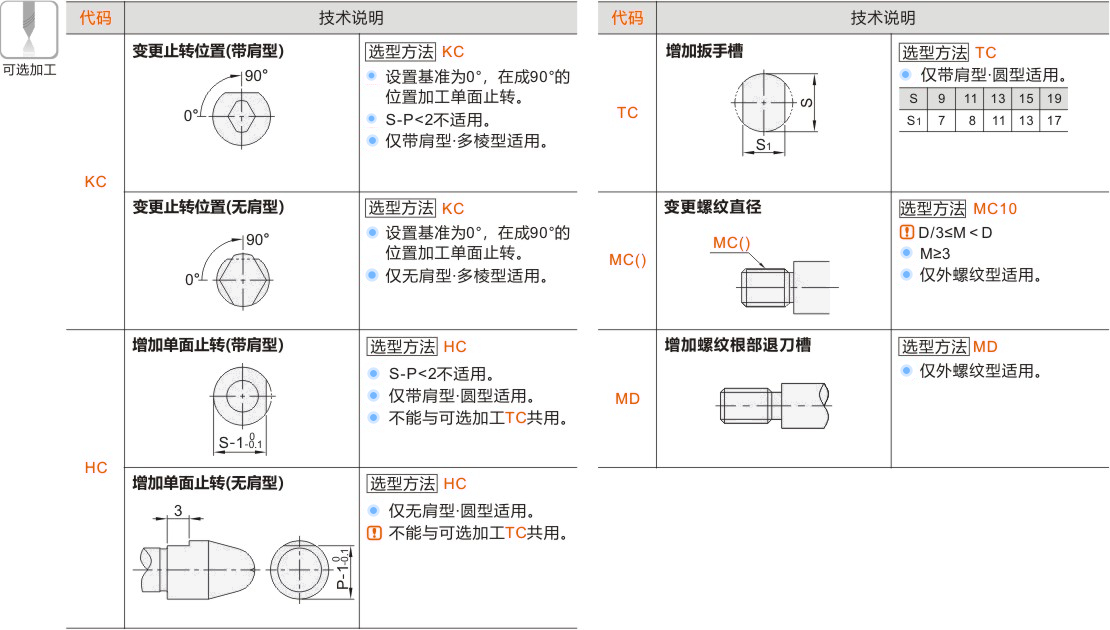

可选加工见可选加工参数。
