快速夹钳用前端螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	主体 / 表面处理	垫块部 / 材质	弹簧 / 材质	类型
JT-FXXOD	S45C	发黑	聚缩醛(白色)	SUS304-WPB	垫块部树脂型
JT-FXXOU	S45C	镀锌	聚缩醛(白色)	SUS304-WPB	垫块部树脂型

选型参数

选型表

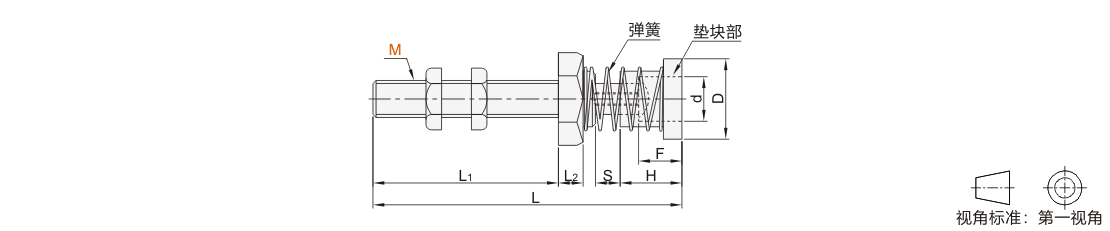

型号		S 行程	L	L1	L2	D	d	F	H	负载(N)
代码	M	S 行程	L	L1	L2	D	d	F	H	min.	max.
JT-FXXOD JT-FXXOU	4	3	34.5	20	2	12	5.5	4.5	7.5	19.4	29.1
	6	4	50	30	4	13	6.5	7	10	21.8	30.5
	8	8	60	30	5	14	7.2	12	15	18.8	32.4
