梯形丝杠组件法兰型螺帽

图片仅供参考

梯形丝杠组件法兰型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXQD	右旋	S45C	黄铜	发黑	一	固定侧+自由侧 ● 法兰型螺帽
JT-RQBXQU	右旋	SUS303	黄铜	一	一	固定侧+自由侧 ● 法兰型螺帽

选型参数

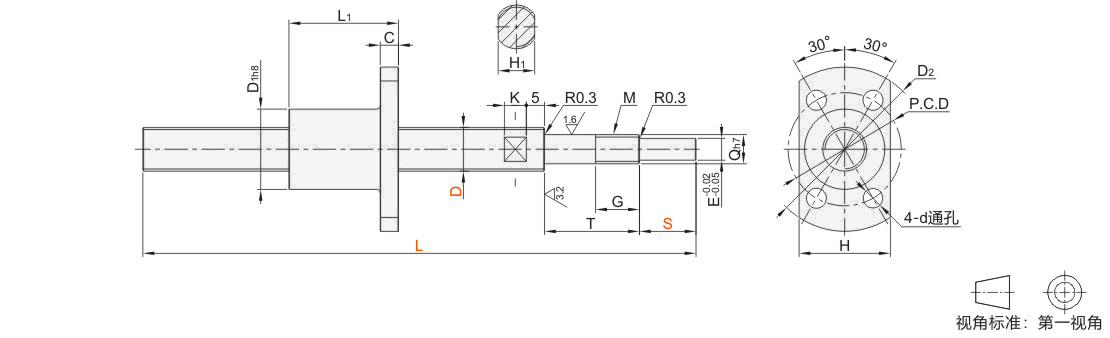

型号		螺距	最小单位0.5		螺帽尺寸							丝杠尺寸							轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	D1	L1	D2	C	P.C.D	d	H	T	Q	G	M	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
JT-RQBXQD JT-RQBXQU	12	2	70~1000	2~100	22	30	45	5	31	5.3	25	26	8	12	M8×1.0	6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	70~1000		22	30	45	5	31	5.3	25	29	10	13	M10×1.0	8	12	7			4.5	≈39%
	16	3	80~1200		28	35	52	6	38	6.3	31	29	12	13	M12×1.0	10	14	8			6.62	≈35%
	20	4	100～1200		32	40	57	6	42		35	34	15	15	M15×1.0	12	17				9.8	≈37%
	25	5	100～1200		36	50	62	7	47		41	34	15	15	M15×1.0	12	23				14.2	≈37%

L＞L1+T+S。
