手轮外径D(mm) *

压纹手轮无开口型

图片仅供参考

压纹手轮无开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QXBSD	圆孔型	A5056	喷砂黑色阳极氧化处理	PA6(黑色)	1215MS	发黑	转动手柄型
JT-QXBSU	圆孔型	A5056	喷砂本色阳极氧化处理	PA6(白色)	1215MS	发黑	转动手柄型
JT-QXBDD	螺钉锁紧型	A5056	喷砂黑色阳极氧化处理	PA6(黑色)	1215MS	发黑	转动手柄型
JT-QXBDU	螺钉锁紧型	A5056	喷砂本色阳极氧化处理	PA6(白色)	1215MS	发黑	转动手柄型
JT-QXBDX	螺钉锁紧型	SUS304	—	SUS304	SUS304	—	转动手柄型

选型参数

选型表

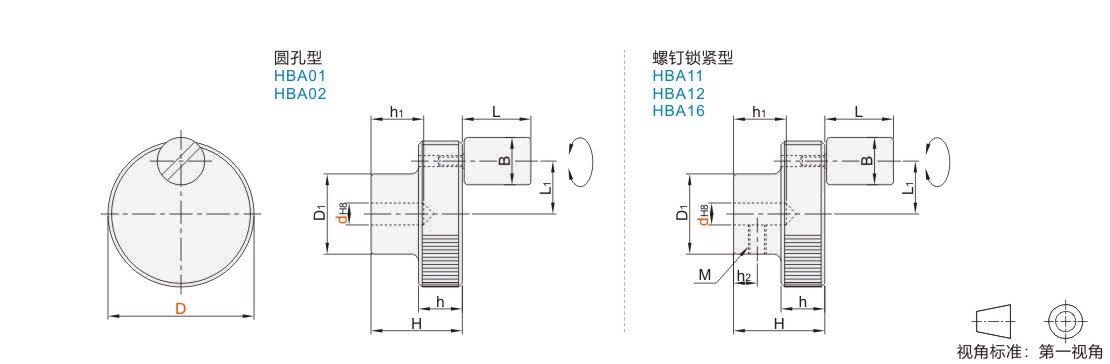

型号				d			L				L1			B			H				h			h1				h2				D1			M			参考重量(kg/pcs)
代码			D	d			L				L1			B			H				h			h1				h2				D1			M			A5056					SUS304
JT-QXBSD JT-QXBSU JT-QXBDD JT-QXBDU JT-QXBDX			40	6*			18.8				14.5			13			25				12			15				6.5				22			5			0.05					0.15
			40	8							14.5						25				12			15				6.5				22						0.05					0.15
			50	8*							17						28				13			18				7.5				27						0.09					0.26
			50	10							17						28				13			18				7.5				27						0.09					0.26
			63	10*			20.8				23			14			32				14			22				9				35						0.16					0.46
			63	12			20.8				23			14			32				14			22				9				35						0.16					0.46
			80	12*			23.8				30			16			40				15			28				12.5				45			6			0.30					0.86
			80	16			23.8				30			16			40				15			28				12.5				45			6			0.30					0.86

带*规格仅适用JT-QXBDD。
