链条型联轴器螺钉固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 壳体	材质 / 链条	附件	类型
JT-NANSD	S45C	铝合金压铸	钢	内六角紧定螺钉	螺钉固定型

特点
采用特种滚子链条作为联结件，可有效地补偿轴向、径向及角向偏差，适用范围及其广泛；
结构简单、装卸方便、传递扭矩大；
多种轴孔形式：键槽、花键、锥孔、胀套；
轴孔尺寸根据客户要求加工；
适用场合：普通电机、普通减速机、各类通用机械、普通传动轴。

键槽尺寸表

选型参数

选型表

性能表

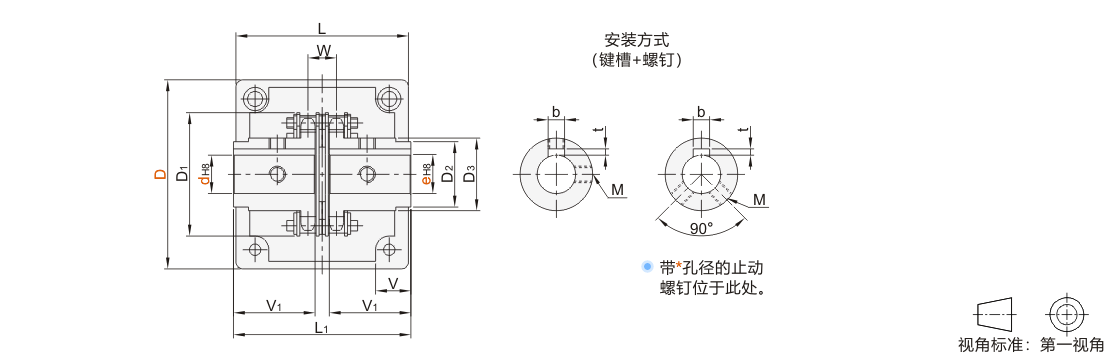

型号		L	L1	V	V1	D1	D2	D3	W	50r/min以下的容许传递扭矩(N·m)	最高转速 (r/min)	重量(g)
代码	D	L	L1	V	V1	D1	D2	D3	W	50r/min以下的容许传递扭矩(N·m)	最高转速 (r/min)	重量(g)
JT-NANSD	69	63	64.8	16	29.8	45	25	26.5	10.2	100	250	600
	77	72	79.4	17	36	62	33	36	14.4	218	250	900
	84	75	79.4	17	36	69	43	45		596	200	1200
	92	72	87.4	23	40	77	48	51		386	200	1700
	101	85	99.7	24	45	86	53	56	18.1	563	150	2300
	111	87		24		93	60	63		735		3100
	122	85		28		106	70	73		931		3800
	147	105	123.5		56	127	85	88	22.8	1754	100	7000
	168	117	123.5		56	151	110	115	22.8	2372	100	11700

惯性力矩和重量按最大孔径计算。

暂未上传文档资料

链条型联轴器 螺钉固定
