直杆式挡圈固定铰链销

图片仅供参考

直杆式挡圈固定铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGQMSD	L尺寸选择型	SCr440	发黑
JT-VGQMUD	L尺寸指定型	SCr440	发黑
JT-VGQMSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGQMUQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGQMSL	L尺寸选择型	SCr440	—
JT-VGQMUL	L尺寸指定型	SCr440	—
JT-VGQMSX	L尺寸选择型	SUS304	—
JT-VGQMQD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。
此产品不配挡圈，需另行购买。

选型参数

L尺寸选择型

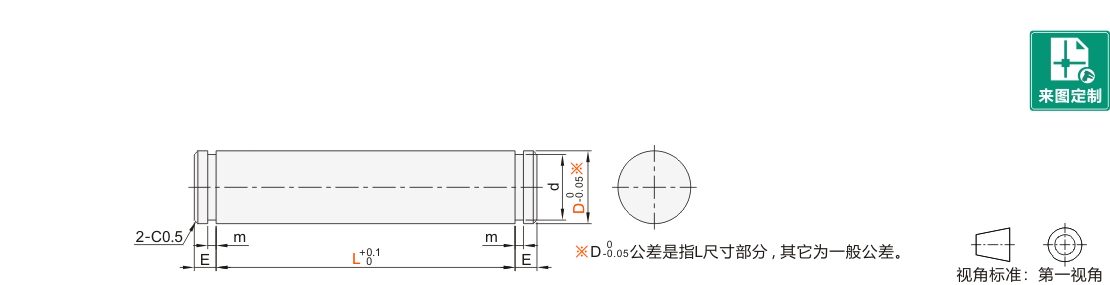

型号		L	m	E	d		适用挡圈
代码	D	L	m	E	d		形状	规格
(SCr440) JT-VGQMSD JT-VGQMSQ JT-VGQMSL (SUS304) JT-VGQMSX	3	10 12 14 15 16 18 20	0.5	2	2	+0.06 0	E型	2
	4		0.7		3	+0.06 0		3
	5				4	+0.075 0		4
	6	15 16 18 20 22 24 25 30 35 40 45 50			5	+0.075 0		5
	8		0.9	3	7	+0.09 0		7
	10		1.15	3	9.6	+0.09 0	C型	10
	12	18 20 22 24 25 30 35 40 45 50	1.15	4	11.5	0 -0.11	C型	12

L尺寸指定型

型号		最小单位0.1	m	E	d		适用挡圈
代码	D	L	m	E	d		形状	规格
(SCr440) JT-VGQMUD JT-VGQMUQ JT-VGQMUL (SUS304) JT-VGQMQD	2	5.0~40.0	0.5	2	1.5	+0.06 0	E型	1.5
	3	5.0~60.0	0.5		2			2
	4	5.0~60.0	0.7		3			3
	5	10.0~80.0			4	+0.075 0		4
	6	10.0~110.0			5	+0.075 0		5
	8	10.0~110.0	0.9	3	7	+0.09 0		7
	10	15.0~120.0	1.15	3	9.6	0 -0.09	C型	10
	12	15.0~220.0		4	11.5	0 -0.11		12
	13	25.0~220.0			12.4			13
	14				13.4			14
	15				14.3			15
	16	30.0~220.0			15.2			16
	17				16.2			17
	18				17			18
	20		1.35		19	0 -0.21		20
	22				21			22
	25				23.9			25

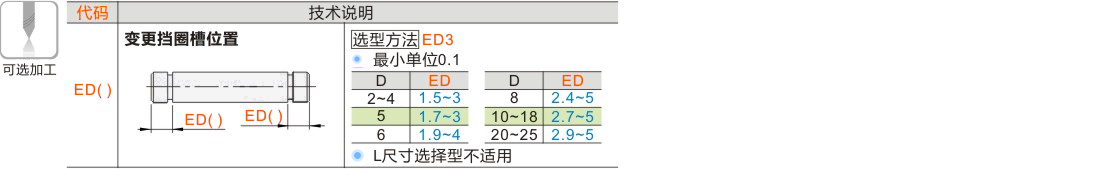

可选加工参数
