十字盘头组合螺钉

图片仅供参考

十字盘头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	适用标准	类型
JT-YBGDQ	粗牙	SUS304	—	A2-70	GB 9074.4-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGDU	粗牙	低碳钢	黑色达克罗	—	GB 9074.4-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGDF	粗牙	SUS304	—	A2-70	GB 9074.3	组合型 ● 带弹簧垫圈

选型参数

带平垫圈、带弹簧垫圈(SUS304)

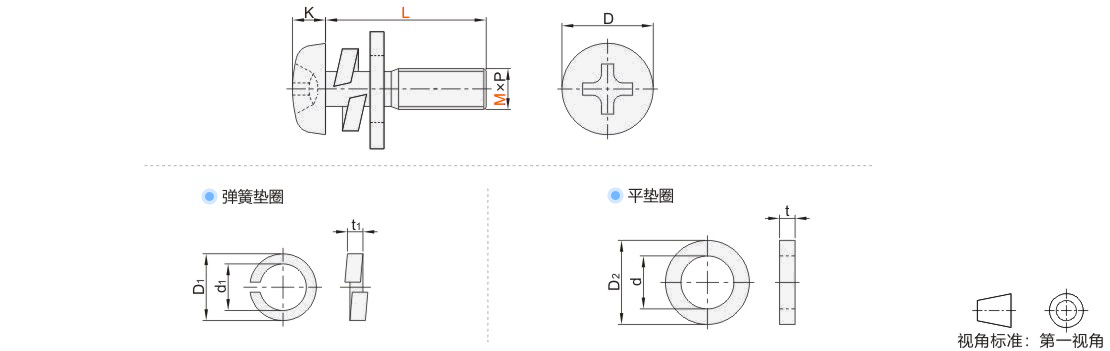

型号		L	P 螺距	D	K	弹簧垫圈			平垫圈
代码	M	L	P 螺距	D	K	D1	d1	t1	D2	d	t
JT-YBGDQ	3	6 8 10 12 16 18 20 25 30 35 40 45 50	0.5	5.6	2.4	5.43	2.83	0.9	7	2.78	0.5
	4	6 8 10 12 16 18 20 25 30 35 40 45 50 60	0.7	8	3.1	6.2	3.75	1.2	9	3.72	0.8
	5	8 10 12 16 18 20 25 30 35 40 45 50	0.8	9.5	3.7	8.3	4.7	1.4	10	4.66	1
	6	10 12 16 18 20 25 30 35 40 45 50	1.0	12	4.6	10.3	5.7	1.7	12	5.62	1.6
	8	16 18 20 25 30 35 40	1.25	16	6	12.3	7.6	2.1	16	7.53	2

带弹簧垫圈、弹簧垫圈(低碳钢)

型号		L	P 螺距	D	K	弹簧垫圈			平垫圈
代码	M	L	P 螺距	D	K	D1	d1	t1	D2	d	t
JT-YBGDU	3	4 5 6 8 10 12 14 16 18 20	0.5	5.6	2.4	5.43	2.83	0.9	7	2.78	0.5
	4	6 8 10 12 14 16 18 20	0.7	8	3.1	6.2	3.75	1.2	9	3.72	0.8
	5	8 10 12 14 16 18 20 25	0.8	9.5	3.7	8.3	4.7	1.4	10	4.66	1
	6	8 10 12 14 16 18 20 25 30	1	12	4.6	10.3	5.7	1.7	12	5.62	1.6

带弹簧垫圈

型号		L	P 螺距	D	K	弹簧垫圈
代码	M	L	P 螺距	D	K	D1	d1	t1
JT-YBGDF	2.5	4 5 6 8 10 12 14 16 18 20	0.45	5	2.1	4.54	2.34	0.68
	3	6 8 10 12 16 18 20	0.5	5.6	2.4	5.43	2.83	0.9
	4	6 8 10 12 16 18 20 25 30 35 40	0.7	8	3.1	6.2	3.78	1.2
	5	6 8 10 12 16 18 20 25 30	0.8	9.5	3.7	8.3	4.75	1.4
	6	6 8 10 12 14 16 18 20 25 30 35 40	1	12	4.6	10.3	5.71	1.7
