平型扭矩铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	材质	类型
JT-QAOUF	平型	锥孔型	任意角度定位型	POM	任意停

选型参数

选型表

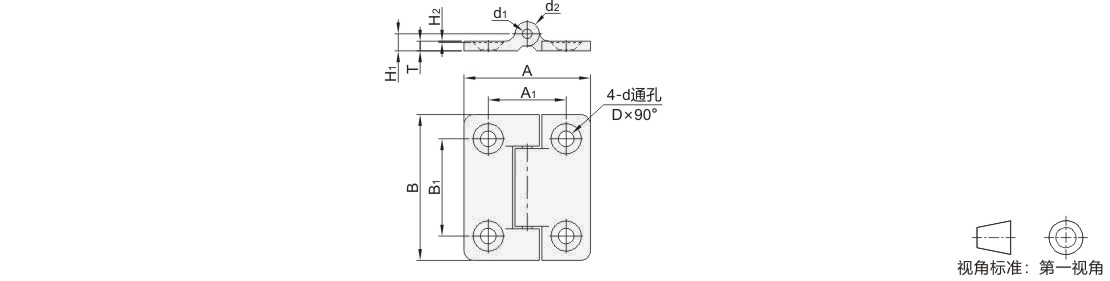

型号		A	B	A1	B1	D	d	d1	d2	H1	H2	T	额定扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	D	d	d1	d2	H1	H2	T	额定扭矩 (N·m)	参考重量 (kg/pcs)
JT-QAOUF	30	26	30	16	20	6.2	3.2	2	5	3.5	0.3	2	0.15±20%	0.002
JT-QAOUF	40	30	40	20	24	6.2	3.2	2.5	5.6	3.5	0.8	2.5	0.25±20%	0.005

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。

暂未上传文档资料
