分度销手柄式自锁螺纹安装

图片仅供参考

分度销手柄式自锁螺纹安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	把手 / 材质	把手 / 表面处理	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBDUD	球面型	粗牙	S45C	发黑	S45C	发黑	S45C	45HRC~	发黑	SUS304-WPB	有	SWCH	发黑	把手型 ● 自锁型
JT-WBDUU	球面型	粗牙	S45C	无电解镀镍	S45C	无电解镀镍	S45C	45HRC~	无电解镀镍	SUS304-WPB	有	SWCH	无电解镀镍	把手型 ● 自锁型
JT-WBDQD	平头型	细牙	尼龙6	黑色亚光	SUM22L	发黑	S45C	50~60HRC	发黑	SWP-B	无	一	一	把手型 ● 自锁型
JT-WBDQO	平头型	细牙	尼龙6	黑色亚光	SUM22L	发黑	S45C	50~60HRC	发黑	SWP-B	有	S45C	发黑	把手型 ● 自锁型
JT-WBDQU	平头型	细牙	尼龙6	黑色亚光	SUS303	一	SUS303	一	一	SUS301	无	一	一	把手型 ● 自锁型
JT-WBDQX	平头型	细牙	尼龙6	黑色亚光	SUS303	一	SUS303	一	一	SUS301	有	SUS303	一	把手型 ● 自锁型

把手处附带胶套(JT-WBDUD/JT-WBDUU)。

代码	d公差
JT-WBDQD/JT-WBDQO	-0.02 -0.04
JT-WBDQU/JT-WBDQX	-0.06 -0.08

选型参数

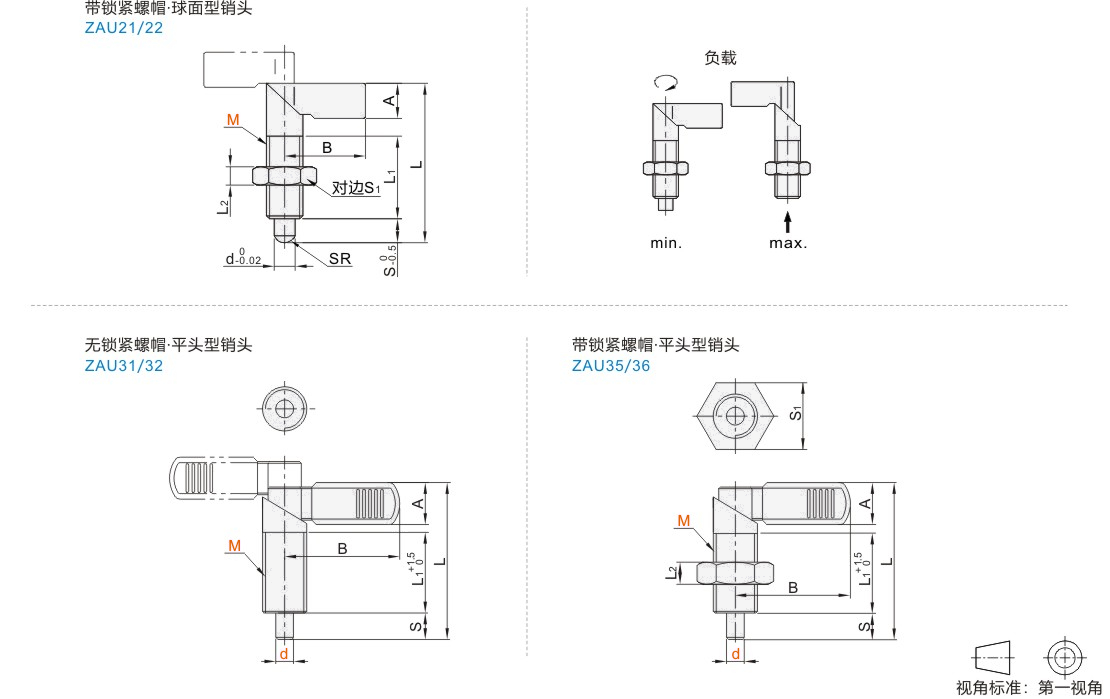

球面型销头

型号		螺距 (粗牙)	d	S	L	L1	L2	A	B	S1	SR	负载(N)		重量 (g)
代码	M	螺距 (粗牙)	d	S	L	L1	L2	A	B	S1	SR	min.	max.	重量 (g)
JT-WBDUD JT-WBDUU	10	1.5	5	5.5	40.5(39.5)	20	6	8	24	17	3	4.9	9.7	22
JT-WBDUD JT-WBDUU	12	1.75	6	6.5	46.5(45.5)	25	7	11	30	19	3.5	7.8	13.2	33

Kgf=N×0.101972
JT-WBDUU的L尺寸为( )内的数据。

平头型销头

型号			螺距	d 选择	S	L	L1	L2	B	A	S1	负载(N)
代码		M	(细牙)	d 选择	S	L	L1	L2	B	A	S1	min.	max.
无锁紧螺帽 JT-WBDQD JT-WBDQU 带锁紧螺帽 JT-WBDQO JT-WBDQX		16	1.5	6 8 10	10	57	30	8	42	15.5	24	11.9	32.1
无锁紧螺帽 JT-WBDQD JT-WBDQU 带锁紧螺帽 JT-WBDQO JT-WBDQX		20	1.5	8 10 12	12	71	36	10	52	19	30	20.9	58.1

Kgf=N×0.101972
