薄型气缸单杆型防撞垫缓冲

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	动作形式	缓冲形式	类型
JT-USZOL	双作用	防撞垫	单杠型

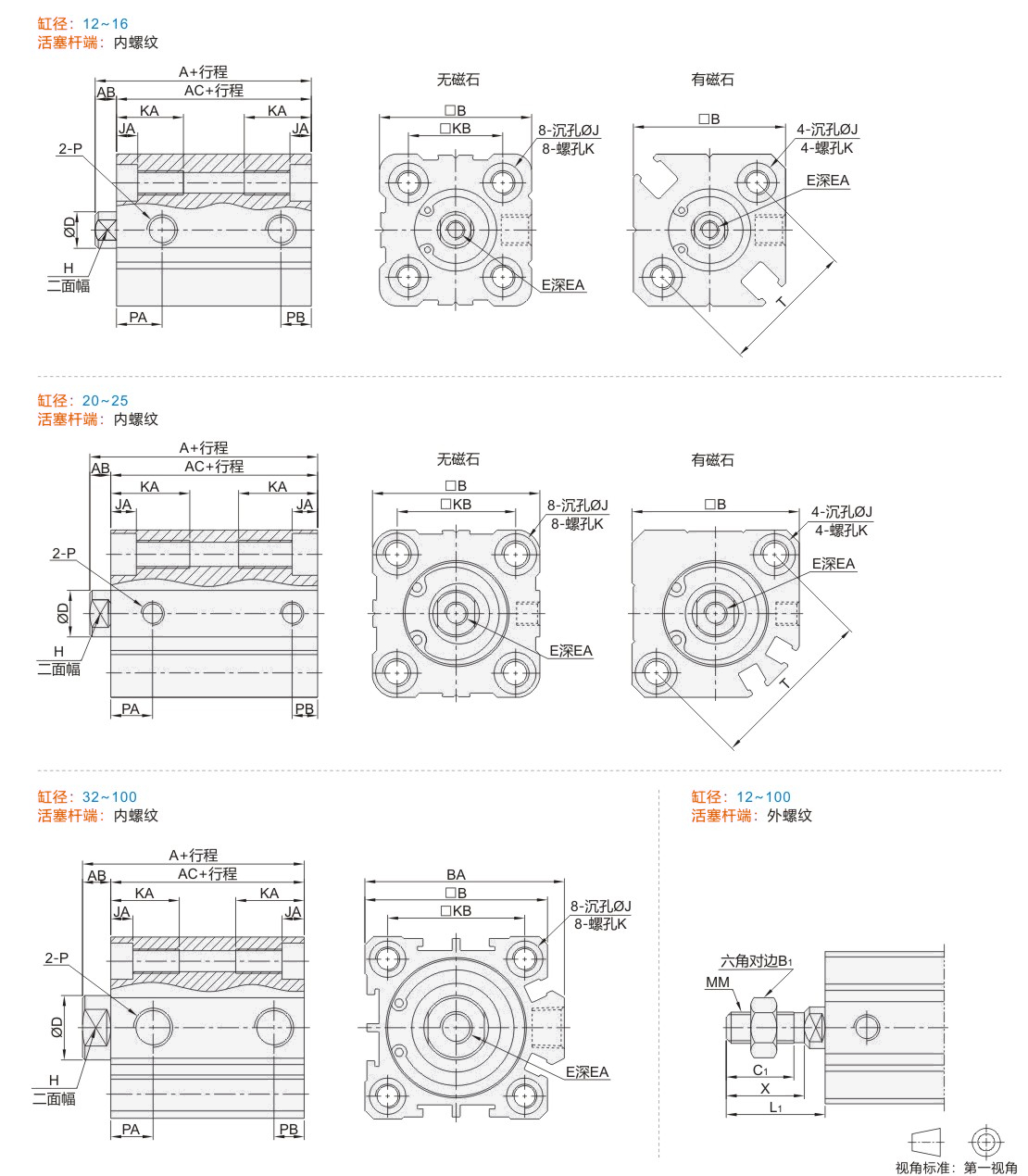

选型参数

缸径12~25

缸径	无磁石						有磁石		AB	B	D	E	EA	H	J	JA	K	KA	KB
	A			AC			A	AC
	行程≤50	行程=55	行程≥60	行程≤50	行程=55	行程≥60	A	AC
12	20.5	—	—	17	—	—	31.5	28	3.5	25	6	M3	6	5	6	3.5	M4 通孔Ø3.4	11	15.5
16	22	22	22	18.5	18.5	18.5	34	30.5	3.5	29	8	M4	8	6	6	3.5	M4 通孔Ø3.4	11	20
20	24	—	34	19.5	—	29.5	36	31.5	4.5	36	10	M5	7	8	9	5.5	M6 通孔Ø5.2	17	25.5
25	27.5	—	37.5	22.5	—	32.5	37.5	32.5	5	40	12	M6	12	10	9	5.5	M6 通孔Ø5.2	17	28

缸径32~100

缸径		无磁石				有磁石		AB	B	BA	D	E	EA	H
		A		AC		A	AC
		行程≤50	行程≥60	行程≤50	行程≥60	A	AC
32		30	40	23	33	40	33	7	45	49.5	16	M8	13	14
40		36.5	46.5	29.5	39.5	46.5	39.5	7	53	57	16	M8	13	14
50		38.5	48.5	30.5	40.5	48.5	40.5	8	64	71	20	M10	15	17
63	行程≤15	44	54	36	46	54	46	8	77	84	20	M10	15	17
	行程=20
	行程≥25
80		53.5	63.5	43.5	53.5	63.5	53.5	10	98	104	25	M16	20	22
100		65	75	53	63	75	63	12	117	123.5	32	M20	26	27

缸径		J	JA	K	KA	KB	P	无磁石		有磁石		L1	MM	C1	X	B1
缸径		J	JA	K	KA	KB	P	PA	PB	PA	PB	L1	MM	C1	X	B1
32	行程=5	9	55	M6(通孔Ø5.2)	17	34	PT1/8	7.5	6.5	10.5	7.5	28.5	M14×1.5	20.5	23.5	19
32	行程>5					34		10.5	7.5	10.5	7.5
40						40		11	8	11	8
50	行程=5	10.5	6.5	M8(通孔Ø6.8)	22	50	PT1/4	9	9	10.5	10.5	34	M18×1.5	25.5	27.5	27
50	行程>5	10.5	6.5	M8(通孔Ø6.8)	22	50	PT1/4	10.5	10.5	10.5	10.5	34		25.5	27.5
63	行程=5	14	9	M10(通孔Ø8.5)	全螺纹	60	PT1/4	15	10.5	15	10.5	33.5		26	28
	行程≤15				全螺纹			14	9.5
	行程=20				27
	行程≥25				28.5
80		17	11	M12(通孔Ø10.4)	35.5	77	PT3/8	16	14	16	14	43.5	M22×1.5	32.5	35.5	32
100		17	11	M12(通孔Ø10.4)	35.5	94	PT3/8	20	17.5	20	17.5	43.5	M26×1.5	32.5	35.5	36

选型表

型号		行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	活塞杆端	P 接管螺纹	工作介质	缓冲形式	保证耐压力(Mpa)	使用压力范围(Mpa)	使用速度范围(mm/s)	工作温度 (℃)
代码	缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	活塞杆端	P 接管螺纹	工作介质	缓冲形式	保证耐压力(Mpa)	使用压力范围(Mpa)	使用速度范围(mm/s)	工作温度 (℃)
JT-USZOL	12	5 10 15 20 25 30 35 40 45 50	N(无) Y(有)	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	无指定(内螺纹) M(外螺纹)	M5	空气 (经40μm以上滤网过滤)	防撞垫	1.5	0.15~1	30~500	-20~70
														16	5 10 15 20 25 30 35 40 45 50 55 60
														20	5 10 15 20 25 30 35 40 45 50 60 70 75 80 90 100
	25
	32	PT1/8
	40	PT1/8
	50	PT1/4
	63	PT1/4
	80	PT3/8
	100	PT3/8

选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长。
选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

理论输出力表（N）

缸径	杆径	动作方向		受压面积（mm²)	使用压力（Mpa）
缸径	杆径	动作方向		受压面积（mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
12	6	双作用	伸出	113.1	11.3	22.6	33.9	45.2	56.5	67.9	79.2
12	6		缩回	84.8	8.5	17	25.4	33.9	42.4	50.9	59.4
16	8		伸出	201.1	20.1	40.2	60.3	80.4	100.5	120.6	140.7
16	8		缩回	150.8	15.1	30.2	45.2	60.3	75.4	90.5	105.6
20	10		伸出	314.2	31.4	62.8	94.2	125.7	157.1	188.5	219.9
20	10		缩回	235.6	23.6	47.1	70.7	94.2	117.8	141.4	164.9
25	12		伸出	490.9	49.1	98.2	147.3	196.3	245.4	294.5	343.6
25	12		缩回	377.8	37.8	75.6	113.3	151.1	188.9	226.7	264.4
32	16		伸出	804.2	80.4	160.8	241.3	321.7	402.1	482.5	563
32	16		缩回	603.2	60.3	120.6	181	241.3	301.6	361.9	422.2
40	16		伸出	1256.6	125.7	251.3	377	502.7	628.3	754	879.6
40	16		缩回	1055.6	105.6	211.1	316.7	422.2	527.8	633.3	738.9
50	20		伸出	1963.5	196.3	392.7	589	785.4	981.7	1178.1	1374.4
50	20		缩回	1649.3	164.9	329.9	494.8	659.7	824.7	989.6	1154.5
63	20		伸出	3117.2	311.7	623.4	935.2	1246.9	1558.6	1870.3	2182.1
63	20		缩回	2803.1	280.3	560.6	840.9	1121.2	1401.5	1681.9	1962.2
80	25		伸出	5026.5	502.7	1005.3	1508	2010.6	2513.3	3015.9	3518.6
80	25		缩回	4535.7	453.6	907.1	1360.7	1814.3	2267.8	2721.4	3175
100	32		伸出	7854.0	785.7	1570.8	2356.2	3141.6	3927	4712.4	5497.8
100	32		缩回	7049.7	705.0	1409.9	2114.9	2819.9	3524.9	4229.8	4934.8

暂未上传文档资料

薄型气缸 单杆型 防撞垫缓冲
