滚子轴承随动器非分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

以上代码均为钢制保持架。
带密封型工作温度-20~80℃，连续使用建议60℃以下；不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

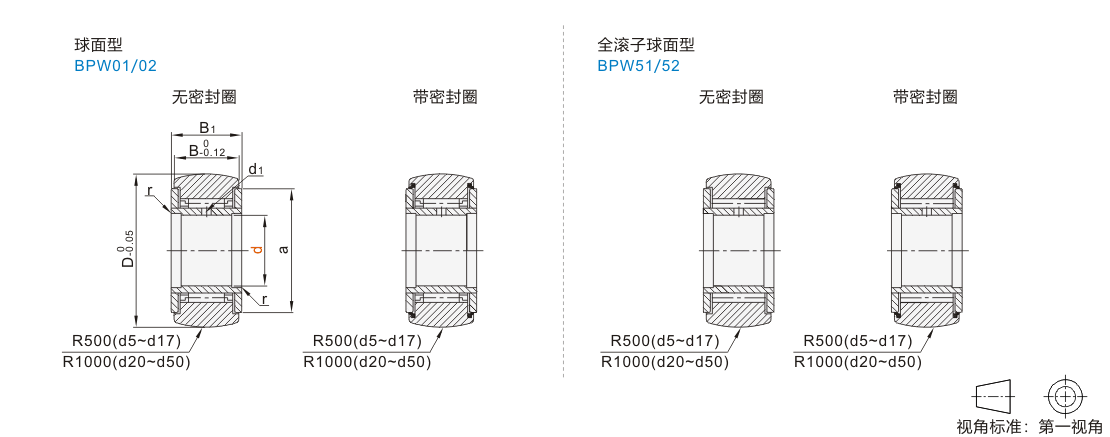

型号			密封圈	D	B1		B	a	r	油孔 d1	基本额定负载(KN）								极限转速(rpm)		重量(g)
型号											带保持架				全滚针				极限转速(rpm)		重量(g)
代码	d										钢		不锈钢		钢		不锈钢		带保持架	全滚针	带保持架	全滚针
代码	d										Cr(动)	Cor(静)	Cr(动)	Cor(静)	Cr(动)	Cor(静)	Cr(动)	Cor(静)	带保持架	全滚针	带保持架	全滚针
球面型 JT-XFUSD JT-XFUSU 全滚子球面型 JT-XFUOD JT-XFUOU	5	0 -0.008	PP (带密封圈) — (无密封圈)	16	12	0 -0.18	11	12	0.52	1.5	3.62	3.72	3.33	3.42	6.76	8.34	6.21	7.67	25000	8500	14.5	15.1
	6			19	12		11	14			4.2	4.7	3.86	4.32	7.64	10.3	7.2	9.47	20000	7000	20.5	21.5
	8			24	15		14	17.5			6.6	7.3	6.JT-VMPSLCSFZMPNZFZ	6.71	11.8	15.6	10.85	14.35	17000	5500	41.5	42.5
	10			30				23.5		2	8.6	8.3	7.91	7.93	15.6	18.1	14.35	16.65	15000	5000	64.5	66.5
	12			32				25.5			9.1	9.2	8.37	8.46	16.8	20.5	15.45	18.86	13000	4500	71	73
	15			35	19	0 -0.21	18	29			14.4	17.6	13.24	16.19	25.1	36.4	23.09	33.48	10000	3500	102	106
	17			40	21		20	32.5			18.6	22.5	17.11	20.7	32	46.2	29.44	42.5	9500	3000	149	155
	20	0 -0.01		47	25		24	38		2.5	24.1	32.7	22.17	30.08	41.7	67.3	38.36	61.91	8000	2500	250	255
	25			52	25		24	43		2.5	25.8	37.5	23.73	34.5	45.5	79	41.86	72.68	7000	2500	285	295
	30			62	29		28	50.5		3	36.2	56.9	33.3	52.34	59.8	110.4	55.01	101.56	5500	1800	470	485
	35	0 -0.012		72	29		28	53.5	1		38.2	62.8	35.14	57.77	63	121.5	57.96	111.78	5000	1700	640	655
	40			80	32	0 -0.25	30	61.5			46.2	76.2	42.5	77.92	84.7	164.2	70.1	151.06	4000	1400	845	865
	45			85				66.5			49.3	95.2	45.35	87.58	80.2	181.1	73.78	166.61	4000	1300	915	935
	50			90				76			51.1	102.3	47.01	94.11	84.1	198	77.37	182.16	3500	1200	980	1010

上表中极限转速数值适用于无密封圈、润滑脂润滑的型号。采用油润滑的型号容许使用上限为上述数值的130%；带密封圈的型号容许使用上限为上述数值的70%。

暂未上传文档资料

滚子轴承随动器 非分离型
