眼型旋转吊环

图片仅供参考

眼型旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAFQ	合金钢	烤漆(橙色)	带止动片眼型旋转吊环

带配件止动片。

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

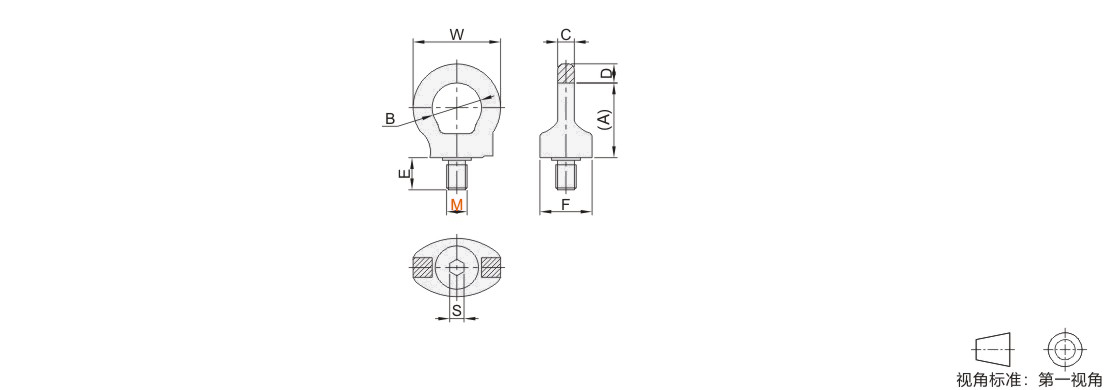

型号								M					安全系数				(A)			B				C		D				E				F				S					W		净重 (kg)
代码					规格			M					安全系数				(A)			B				C		D				E				F				S					W		净重 (kg)
JT-YMAFQ					0.3T			8					4				40			25				8		9.5				12				26				6					44		0.15
					0.4T			10									40			25				8		9.5				15				26				6					44		0.15
					0.75T			12									47			30				10		11				18				32				8					52		0.2
					0.75T			14									47			30				10		11				18				32				8					52		0.2
					1.5T			16									54			35				14		13				24				39				10					61		0.35
					1.5T			18									54			35				14		13				24				39				10					61		0.35
					2.3T			20									63			40				16		15				30				47				12					70		0.6
					2.3T			22									63			40				16		15				30				47				12					70		0.6
					3.2T			24									73			48				19		18				36				55				14					84		1
					3.2T			27									73			48				19		18				36				55				14					84		1
					4.5T			30									91.5			60				24		22.5				45				67				17					105		2
					4.5T			33									91.5			60				24		22.5				45				67				17					105		2
					7T			36									114			72				29		27				54				85				22					126		3
					9T			42									130			82				34		32.5				63				98				22					147		5
					12T			48									151			96				38		36				72				114				27					168		7.5

工作极限载荷

吊环安装方式
																																																吊环数量									1					2					1				2				2			2				2				3~4				3~4			3~4
																																																起吊角度									0°					0°					90°				90°				0~45°			45~60°				不对称				0~45°				45~60°			不对称
																																																型号							螺纹		工作极限载荷(吨)
代码				规格																																																			螺纹		工作极限载荷(吨)
JT-YMAFQ				0.3T			M8		1					2					0.3				0.6				0.42			0.3				0.3				0.63				0.45			0.3
				0.4T			M10		1					2					0.4				0.8				0.56			0.4				0.4				0.8				0.6			0.4
				0.75T			M12		2					4					0.75				1.5				1			0.75				0.75				1.5				1.1			0.75
				0.75T			M14		2					4					0.75				1.5				1			0.75				0.75				1.5				1.1			0.75
				1.5T			M16		4					8					1.5				3				2.1			1.5				1.5				3.1				2.2			1.5
				1.5T			M18		4					8					1.5				3				2.1			1.5				1.5				3.1				2.2			1.5
				2.3T			M20		6					12					2.3				4.6				3.2			2.3				2.3				4.8				3.4			2.3
				2.3T			M22		6					12					2.3				4.6				3.2			2.3				2.3				4.8				3.4			2.3
				3.2T			M24		8					16					3.2				6.4				4.5			3.2				3.2				6.7				4.8			3.2
				3.2T			M27		8					16					3.2				6.4				4.5			3.2				3.2				6.7				4.8			3.2
				4.5T			M30		12					24					4.5				9				6.3			4.5				4.5				9.4				6.7			4.5
				4.5T			M33		12					24					4.5				9				6.3			4.5				4.5				9.4				6.7			4.5
				7T			M36		16					32					7				14				9.8			7				7				14.7				10.5			7
				9T			M42		24					48					9				18				12.6			9				9				18.9				13.5			9
				12T			M48		32					64					12				24				16.8			12				12				25				18			12
