D *

轮部代号 *

工业脚轮固定型/平底活动型

图片仅供参考

工业脚轮固定型/平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSOUD	固定型	SUS304	抛光	—	NA	尼龙	白色	轴套
JT-MSOUD	固定型	SUS304	抛光	—	SA	人造胶	灰色	轴套
JT-MSIUD	平底活动型	SUS304	抛光	—	NA	尼龙	白色	轴套
JT-MSIUD	平底活动型	SUS304	抛光	—	SA	人造胶	灰色	轴套
JT-MSIUU	平底活动型	SUS304	抛光	五金双刹	NA	尼龙	白色	轴套
JT-MSIUU	平底活动型	SUS304	抛光	五金双刹	SA	人造胶	灰色	轴套

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足
转动空间(仅适用JT-MSIUD/JT-MSIUU)。

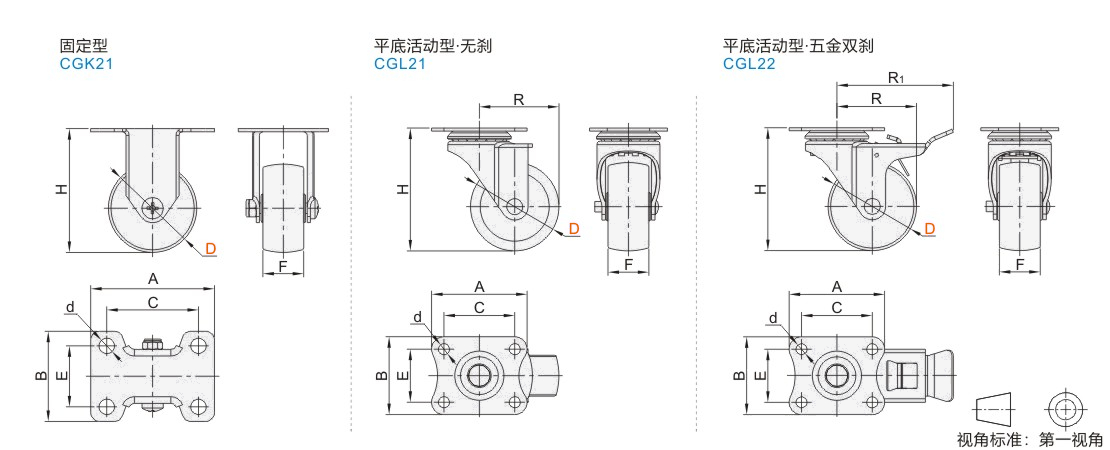

选型参数

选型表

型号		轮部代号	H	F	A	B	C	E	d	R	R1	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	E	d	R	R1	容许载荷 (kg)	JT-MSOUD	JT-MSIUD	JT-MSIUU
固定型 JT-MSOUD 平底活动型无刹 JT-MSIUD 五金双刹 JT-MSIUU	38	NA SA	60	20	54	44	40	30	6	45	62	45	0.1	0.15	0.18
固定型 JT-MSOUD 平底活动型无刹 JT-MSIUD 五金双刹 JT-MSIUU	50	NA SA	70	20	54	44	40	30	6	48	68	50	0.12	0.17	0.2
